Montage De La Tige De Renfort Droite De La Brosse Sur La Machine; Perçage Du Plateau Pour La Tige De Renfort Gauche De La Brosse; Montage De La Tige De Renfort Gauche De La Brosse Sur La Machine - Toro ProStripe 560 Instructions De Montage

2. Repérez l'emplacement du trou pour la tige de
renfort sur le plateau
3. Remontez la tige de renfort et faites marquez au
pointeau le centre de l'emplacement que vous
avez repéré à l'opération 2.
4. Percez l'emplacement marqué au pointeau avec
un foret de 6 5 mm
5. Ébavurez le trou.
Montage de la tige de renfort
droite de la brosse sur la machine
1. Alignez le trou de la tige de renfort et le trou du
plateau.

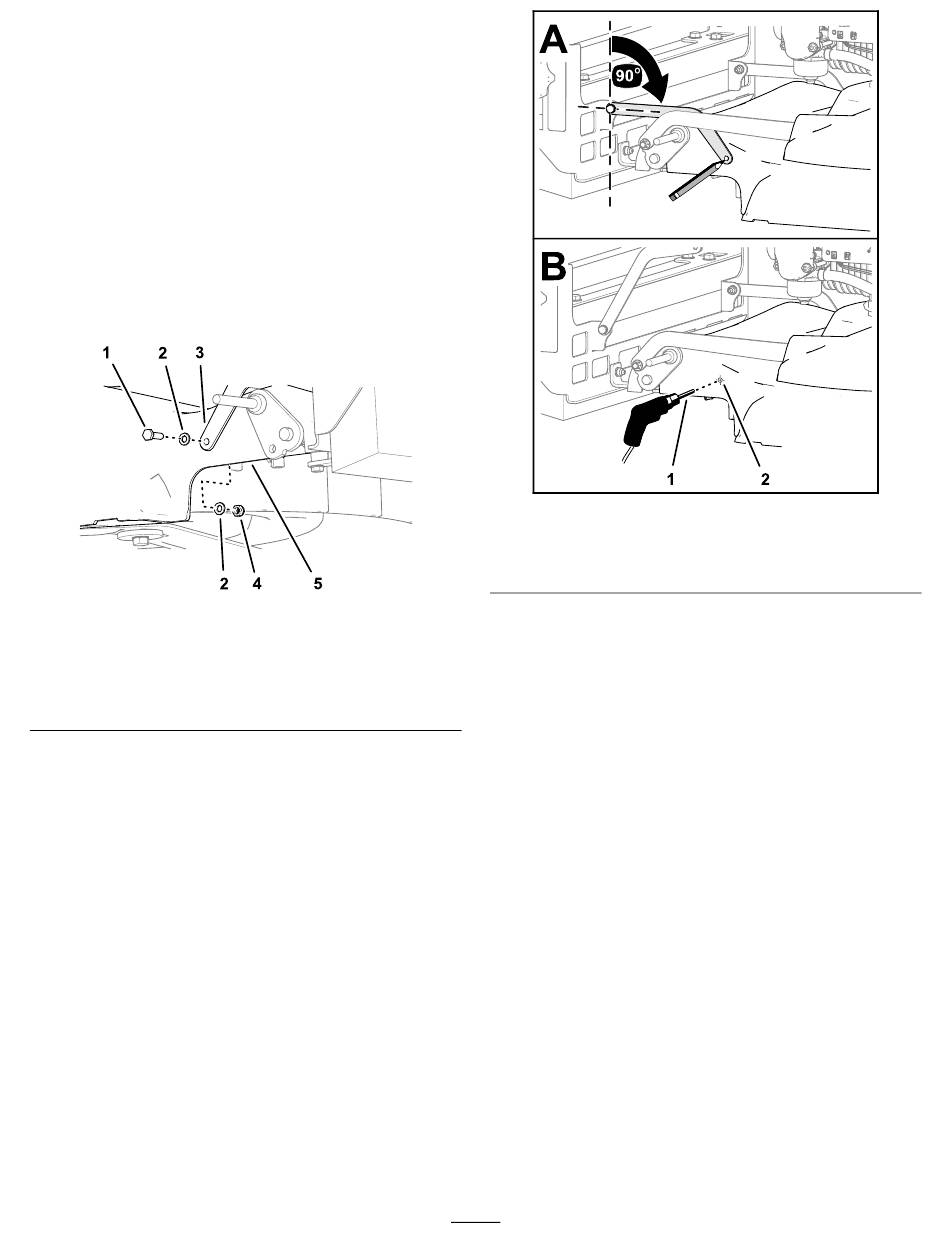

Figure 13
1. Vis (6 x 20 mm)
2. Rondelle (6 mm)
3. Tige de renfort droite de la
brosse
2. Fixez la tige de renfort au plateau de coupe
(Figure 13) à l'aide d'une vis (6 x 20 mm), de 2
rondelles (6 mm) et d'un contre-écrou (6 mm).
3. Serrez la vis et le contre-écrou.
Perçage du plateau pour la tige de
renfort gauche de la brosse
1. Sur le côté gauche du plateau de coupe, placez
la tige de renfort à 90° par rapport au support de
montage de la brosse
(Figure 12).
(Figure 12).
4. Contre-écrou (6 mm)
5. Plateau
(Figure 14).
1. Foret de 6,5 mm
g284669
2. Repérez l'emplacement du trou pour la tige de
renfort sur le plateau
3. Remontez la tige de renfort et faites marquez au
pointeau le centre de l'emplacement que vous
avez repéré à l'opération 2.
4. Percez l'emplacement marqué au pointeau avec
un foret de 6 5 mm
5. Ébavurez le trou.
Montage de la tige de renfort
gauche de la brosse sur la
machine
1. Alignez le trou de la tige de renfort et le trou du
plateau (Figure
8
Figure 14
2. Marquage au pointeau
(plateau de coupe)
(Figure 14).
(Figure 14).
15).
g284728
