Zehnder ComfoAir 70
Utilisation

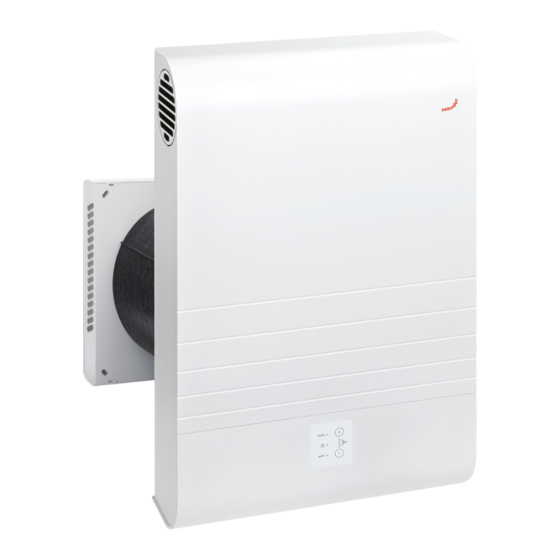

L'appareil de ventilation double flux décentralisé Zehnder ComfoAir 70
a été développé pour des applications exigeantes résidentielles
notamment dans le cadre de rénovations. Il satisfait le besoin
d'améliorer la performance énergétique d'un logement tout en
garantissant une bonne qualité d'air. Le système allie confort,
une utilisation intuitive et facile, un très haut rendement, et une
intégration flexible. Le Zehnder ComfoAir 70 dispose de débits d'air
de 15 à 65 m /h et peut-être utilisé pour des logements jusqu'au T2
3
(appartements, studios...). L'appareil permet de ventiler le logement
sans le besoin de passer des gaines de ventilation. En option,
il est possible de connecter un conduit de ventilation pour y intégrer
une deuxième pièce. Dans le cadre d'applications résidentielles,
l'air vicié est extrait de la cuisine, des salles de bain, des toilettes
et de toute autre pièce humide. De l'air neuf, provenant de l'extérieur
est insufflé dans les pièces de vie (salon, séjour, chambres...).
Un transfert de chaleur et d'humidité, avec récupération d'énergie,
a lieu entre l'air extrait de l'habitation et l'air insufflé dans l'habitat
provenant de l'extérieur. Cela permet d'éviter un assèchement de
l'air en hiver et de conserver un confort d'air intérieur.
Rendement
L'échangeur de chaleur enthalpique atteint une récupération
d'énergie allant jusqu'à 90% et une récupération d'humidité allant
jusqu'à 84% est possible. L'échangeur enthalpique permet de
fonctionner jusqu'à -5°C extérieur sans système de dégivrage ou
protection anti-gel. Ce qui permet le confort de l'utilisateur grâce
à une économie d'énergie et un air ambiant confortable.
Efficacité thermique certifiée :
- 85% suivant PHI
Ventilateurs
Les ventilateurs d'insufflation et d'extraction sont des moteurs
à haute efficacité énergétique EC-DC. La haute qualité des
ventilateurs centrifuges les rendent particulièrement résistants aux
pertes de charge liées au vent. En optimisant le fonctionnement des
ventilateurs dans le logiciel de paramétrage, et l'utilisation d'isolants
spécifiques, l'appareil a un fonctionnement très silencieux.
Les ventilateurs peuvent être ajustés selon 4 vitesses de ventilation.
Régulation
Le Zehnder ComfoAir 70 possède une unité de commande intégrée
sur la façade intérieure avec une interface tactile. C'est une unité
de commande simple et facile d'utilisation. 4 vitesses de ventilation
sont disponibles, le changement des filtres et les défauts sont
affichés sur cette interface.
1 semestre 2016
er
Ventilation double flux décentralisée
très haute performance
Filtres
De série, le Zehnder ComfoAir 70 est équipé pour l'air extérieur
et l'air extrait de filtres G4. En option, il est possible d'installer un
filtre F7, filtre anti-pollen pour l'air extérieur. L'unité de commande
indique, selon un compteur, le moment du changement des filtres.
A l'affichage de cette alerte, les filtres doivent être remplacés.
Installation
L'unité de ventilation est installée dans l'épaisseur du mur extérieur.
L'appareil ne créant pas de condensation, une évacuation des
condensats n'est donc pas nécessaire et la façade extérieure reste
propre et sèche. Le kit d'installation est simple et rapide.
Le tube de montage (en option) est inséré dans le percement réalisé
aux dimensions nécessaires (diamètre de 270 mm). Le Zehnder
ComfoAir 70 est ensuite inséré et fixé par l'intérieur. Une alimentation
en 230 VAC peut être placée dans un boîtier de dérivation derrière
l'appareil dans l'épaisseur du mur. Sur le mur extérieur, la façade
extérieure de l'appareil, résistante aux intempéries, est adaptée
au corps EPP de l'appareil puis fixée. L'appareil, avec sa façade
esthétique, est désormais installé sans avoir besoin de réaliser des
travaux importants dans la pièce intérieure.
Fonctionnement
Le Zehnder ComfoAir 70 possède une unité de commande intégrée
sur la façade intérieure avec une interface tactile. C'est une unité
de commande simple et facile d'utilisation. Il suffit de toucher
4 fois l'unité de commande pour modifier la vitesse de ventilation
et arrêter l'appareil. Le changement des filtres et les défauts sont
affichés sur cette interface tactile. Pour limiter la consommation
d'énergie de l'unité de contrôle, l'affichage LED disparaît au bout
de 60 secondes. Par un simple toucher, le statut de fonctionnement
de l'appareil apparaît. Lorsque l'appareil de ventilation est à l'arrêt,
les clapets intégrés pour l'air neuf et l'extraction sont fermés
automatiquement et s'ouvrent de nouveau lors de l'activation de
l'appareil. L'unité de ventilation de confort Zehnder ComfoAir 70
est également équipé d'une protection antigel automatique.
Entretien
L'entretien nécessaire au Zehnder ComfoAir 70 est simple à réaliser
et doit être fait régulièrement pour permettre un fonctionnement
optimal et une qualité d'hygiène. Les filtres de l'appareil peuvent
être retirés après avoir ouvert la façade intérieure du Zehnder
ComfoAir 70 sans outils. L'échangeur enthalpique peut également
être retiré, après avoir enlevé par le haut, l'élément d'isolation.
L'échangeur enthalpique peut être nettoyé à l'eau. Les instructions
de nettoyage sont disponibles dans le manuel.
Protection antigel
Grâce à la récupération de l'humidité par l'échangeur enthalpique,
l'appareil peut fonctionner jusqu'à -5°C sans dégivrage.
Si la température extérieure baisse toujours, alors le système de
protection anti-gel s'active, il réduit progressivement le débit de
l'air extérieur froid. Si la température baisse à -15°C, alors l'appareil
s'arrête automatiquement. La régulation est gérée par une sonde
de température. Si la température extérieure remonte, l'unité de
ventilation fonctionne de nouveau automatiquement. La protection
antigel permet d'éviter un gel de l'échangeur de chaleur.
