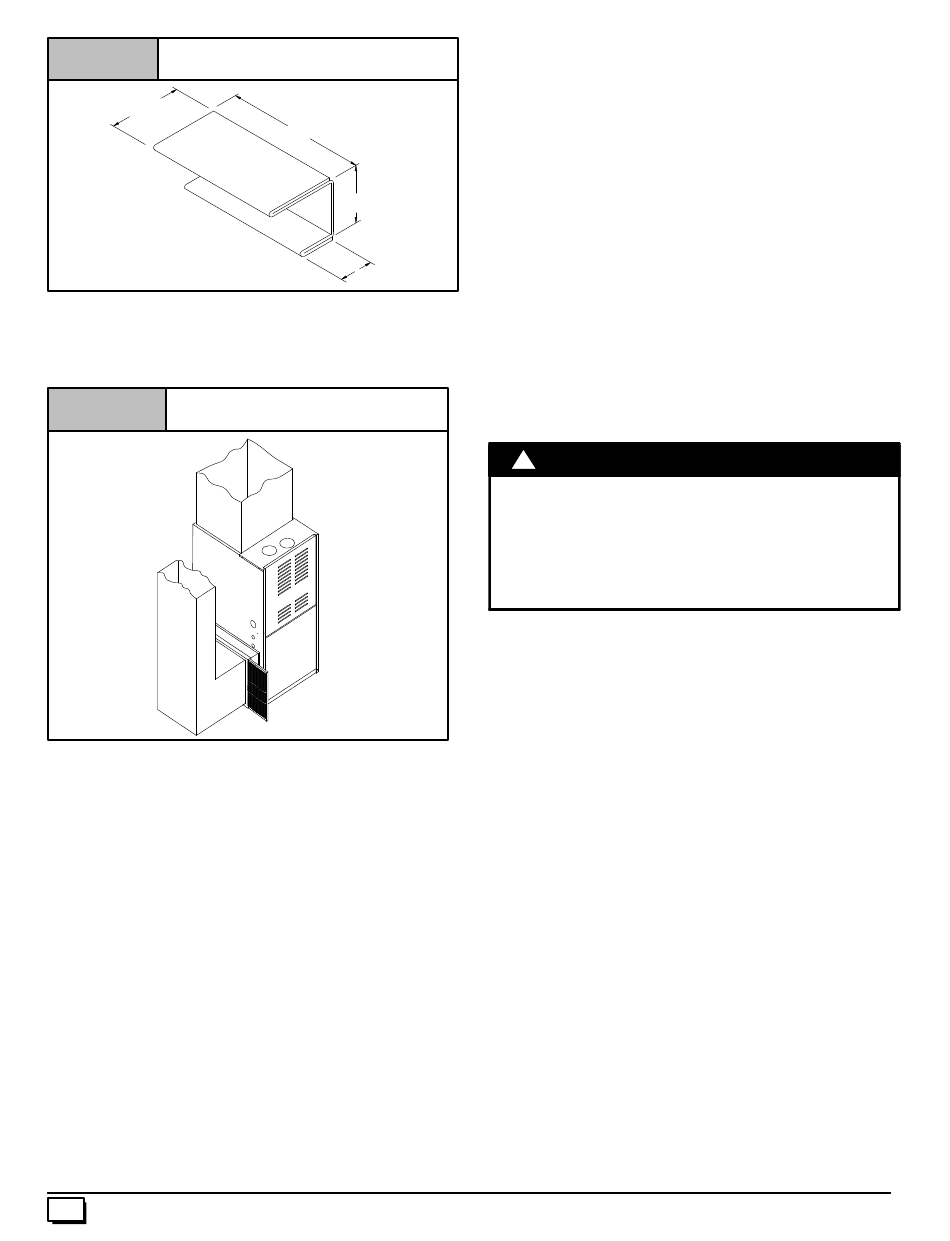

Construction des attaches
Figure 45
latérales du filtre
1
s
1
/
2
Acier galvanisé de 26 Ga.
Consulter la Figure 46 pour trouver les principes directeurs régis-
sant l'installation des filtres. Dans le cas de fournaise exigeant des
couches filtrantes plus importantes tout en ayant des dégage-
ments limités d'un côté, se servir de l'ensemble support/filtre avec
conduite agrandie (voir Figure 46) offert par votre dépositaire.
Retour latéral avec conduite élargie
Figure 46
Utilisation du
support de filtre
séparé optionnel
ATTENTION
Si les filtres employés ne sont valables que pour le chauffage,
aviser le propriétaire qu'il sera peut- -être nécessaire
d'augmenter le format de filtre lors d'un ajout éventuel de la
climatisation de l'air.
Ajout de la climatisation de l'air
Lorsqu'un serpentin de réfrigération est utilisé avec cet appareil, il
doit être installé sur le côté de sortie de la fournaise afin d'éviter la
condensation sur l'échangeur de chaleur. Toutes les fournaises
sont conçues avec une entrée de bride de conduit prédécoupées
sur le côté d'entrée d'air. Ceci permet l'installation en position hori-
zontale droite. Consulter la notice d'installation du serpentin afin
de respecter les procédures adéquates d'emplacement et d'instal-
lation du serpentin. Si une soufflerie et un évaporateur distincts
sont utilisés (débit parallèle), installer des registres d'obturation
adéquats pour éviter que l'air froid n'entre dans la fournaise. Si des
registres manuels sont utilisés, ils doivent être munis d'un disposi-
tif empêchant le fonctionnement de la fournaise ou du climatiseur,
44
3s
1
s
1
/
4
11
s
/
16
25--21--45a
Les spécifications peuvent changer sans avis préalable.
sauf quand le registre est en position CHALEUR MAXIMALE ou
CLIMATISATION MAXIMALE.
Un dégagement de 3s est requis du côté droit de la fournaise dans
le but d'y faire passer la conduite d'écoulement des condensats.
Un tuyau de cuivre, ou de plastique peut être employé pour la
conduite d'écoulement.
Installation à circulation vers le bas
Installation sur un plancher non combustible
Fabriquer un plénum selon les dimensions données à la
Tableau 13 pour la sortie de la fournaise. Le plénum doit être muni
de brides de support d'environ
Remarque : Les trois (3) vis du panneau supérieur situé à côté de
la bride de conduit DOIVENT être retirées pour fournir un accès
d'entretien des échangeurs thermiques principaux dans le cas
d'une installation à circulation vers le bas.
1.
Positionner le plénum à travers le plancher et placer la four-
naise sur l'ouverture du plancher. Si nécessaire, ajouter un
coulis de ciment autour du socle pour sceller toute fuite d'air
entre le socle et le plancher.
Installation sur un plancher combustible
AVERTISSEMENT
!
RISQUE D'INCENDIE
Le fait de ne pas respecter ces mises en garde de sécurité
pourrait entraîner la mort, de sérieuses blessures, et/ou
des dommages matériels.
Placer la fournaise sur un soubassement non combusti-
ble pour les applications à circulation vers le bas, sauf si
elle est installée sur une surface non combustible.
Sur un plancher combustible avec une base
REMARQUE : Les trois (3) vis du panneau supérieur situé à côté
de la bride de conduit DOIVENT être retirées pour fournir un accès
d'entretien des échangeurs thermiques principaux dans le cas
d'une installation à circulation vers le bas.
Remarque : Lors de l'utilisation d'un support pour planchers combus-
tibles, les collerettes de conduite de sortie DOIVENT être cassées
pour permettre l'installation sur le support. Utiliser des pinces à
conduits pour plier les collerettes à plat sur l'armoire de la fournaise.
NE PAS plier les collerettes en direction des échangeurs thermiques,
ceci pouvant entraîner une restriction du débit de circulation.
Un socle pour planchers combustibles DOIT être utilisé lorsqu'une
fournaise à courant descendant est installée sur un plancher com-
bustible, même lorsqu'elle est installée sur un caisson de serpentin.
1.
Découper l'ouverture dans le plancher conformément au
Tableau 13. Celle--ci doit être découpée selon les dimen-
sions indiquées au Tableau 13 puisque le socle est muni
de repères d'emplacement qui permettent de centrer le so-
cle au--dessus de l'ouverture.
L'ouverture du socle est inférieure de 1
par rapport aux tailles d'ouvertures de plancher recommandées.
Ceci a pour but de maintenir un certain dégagement entre le plan-
cher et le plénum.
2.
Fabriquer le plénum selon les dimensions données au
Tableau 13. Noter que ce tableau donne les dimensions ex-
térieures.
3
s.
/
4
s et plus étroite de 1
1
/
4
440 01 1021 04
s
1
/
8
