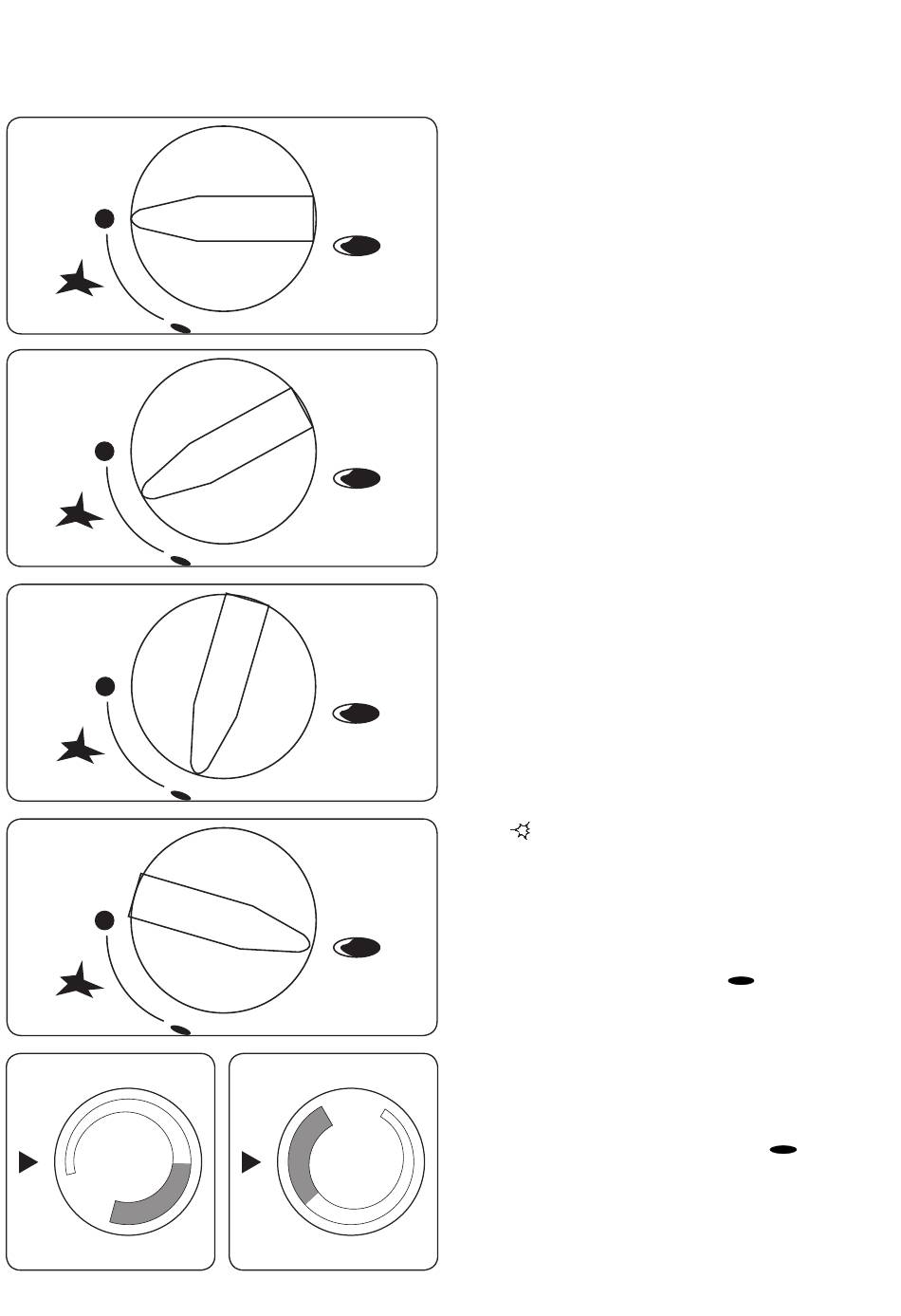

Schéma. 13.4
Schéma. 13.5
Schéma. 13.6
Schéma. 13.7
Schéma. 13.8
Feu faible
Position arrêt
Position allumage
Position du brûleur de
surveillance de la flamme
Brûleur principal
sur la position
Schéma. 13.9
Fonctionnement normal
41
7. Suivez les instructions des paragraphes 1 à 4
"Procédure de l'éclairage" 41, et vérifiez la
pression d'admission.
REMARQUE : La vis de réglage de la pression du brûleur
Schéma. 13.3 est située derrière le couvercle de la
soupape de gaz du four (A).
8. Pour les appareils au gaz naturel, la pression du
brûleur devrait être de 10 mbar.
9. Pour les appareils au GPL, la pression du brûleur
devrait être de 32 mbar pour le propane et de 25
mbar pour le butane.
ATTENTION : Avant d'allumer s'assurer que le
n n
bouton de contrôle de la soupape du gaz (B) est
en position éteinte (Schéma. 13.4). Assurez-
vous également que l'alimentation en gaz vers le
four est en marche, et que le service de gaz de la
cuisinière (D) est en position allumée (Schéma.
13.1 or Schéma. 13.2) aet que l'alimentation
électrique de l'AGA est allumée.
Procédure de l'éclairage
1. Le bouton de contrôle du thermostat (C) permet
de régler le débit de gaz du brûleur principal.
Assurez-vous d'abord que les boutons sont
entièrement tournés dans le sens des aiguilles d'une
montre. Le bouton de contrôle de la soupape du
gaz du four (B) en position ARRÊT correspond au
contrôle du thermostat sur le réglage minimum (fine
extrémité de la bande blanche) (Schéma. 13.4).
2. Tournez le bouton de commande de la soupape
du four (B) légèrement dans le sens inverse des
aiguilles d'une montre vers la position d'allumage
( ) jusqu'à ce qu'il soit en butée, appuyez et
maintenez pendant 5 secondes (le gaz ne circule
que sur le brûleur contrôlant la flamme (Schéma.
13.5).
3. Continuez à appuyer sur le bouton de contrôle
de la soupape de gaz du four (B) tout en tournant
davantage dans le sens contraire des aiguilles
d'une montre vers la position (
13.6) (l'amorceur à étincelle s'active). Continuez
à appuyer pendant 10 secondes avec la flamme
présente sur le brûleur. (S'il ne s'allume pas,
recommencez les étapes 2 et 3, ceci peut être vu à
travers la fenêtre de visualisation).
4. À l'allumage, relâchez le bouton et tournez plus
dans le sens inverse des aiguilles d'une montre
vers la position MARCHE (symbole
13.7). Le gaz du brûleur principal circule selon
le réglage du bouton de commande du gaz du
thermostat du four (B).
) (Schéma.
) (Schéma.
