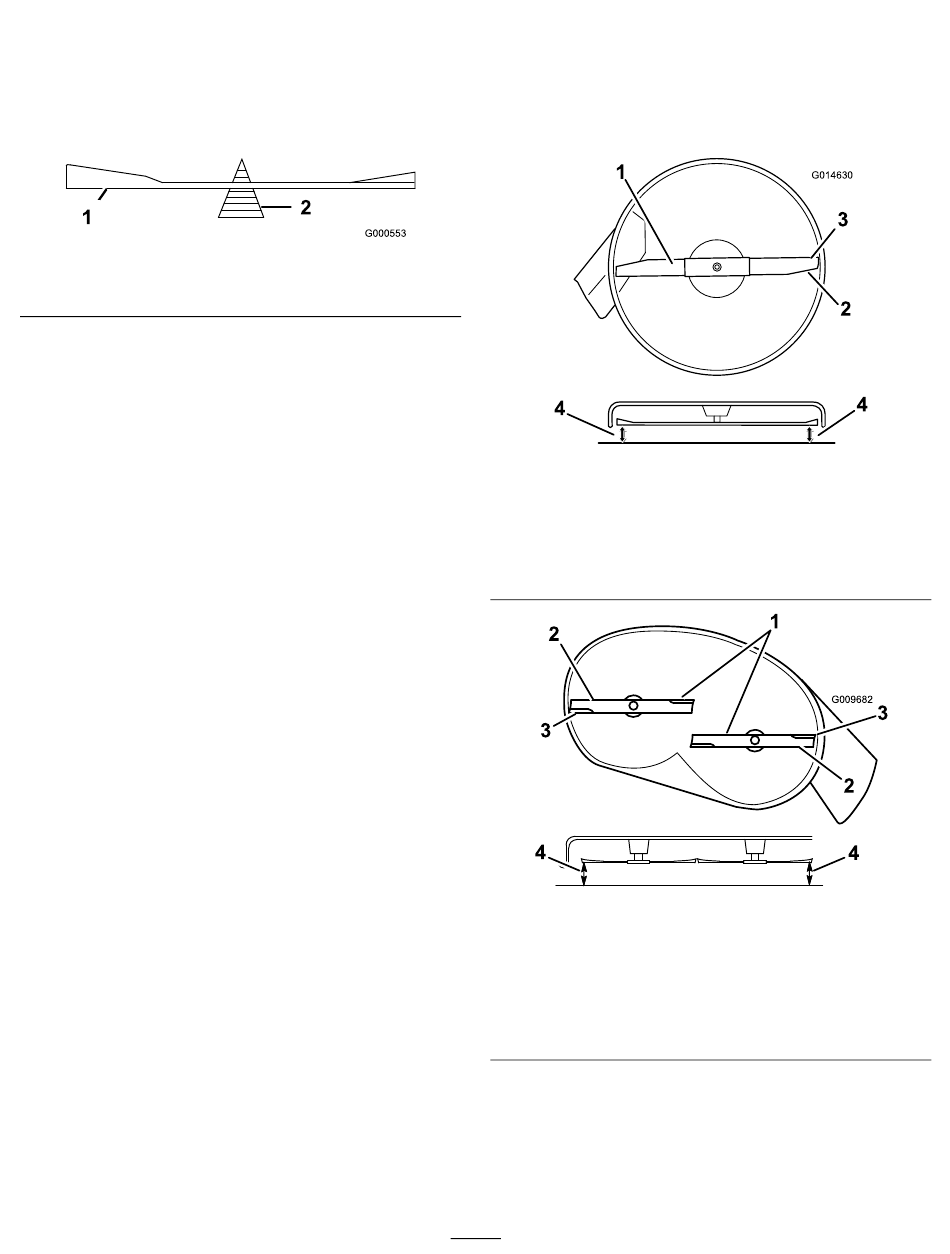

2. Vérifiez l'équilibre de la lame en la plaçant sur un
équilibreur (Figure
Remarque: Si la lame reste horizontale, elle est
équilibrée et peut être utilisée.
Remarque: Si la lame est déséquilibrée, limez un peu
l'extrémité de la partie relevée seulement
1. Lame
3. Répétez la procédure jusqu'à ce que la lame soit
équilibrée.
Montage des lames
1. Placez la lame sur l'axe
Important: Pour une coupe correcte, la partie
relevée de la lame doit être tournée vers le haut
et dirigée vers l'intérieur du carter du plateau de
coupe.
2. Montez le renfort (plateaux de 81 cm seulement),
la rondelle bombée (face concave vers la lame) et le
boulon de lame (Figure
3. Serrez le boulon de la lame à un couple de 47 à 88 N·m.
Mise à niveau du plateau de
coupe
Vérifiez que le plateau de coupe est de niveau chaque fois que
vous l'installez ou si la tonte de la pelouse semble irrégulière.
Vérifiez si des lames sont faussées avant de mettre le plateau
de coupe de niveau. Déposez et remplacez les lames faussées ;
voir la Détection des lames faussées (page 41)
continuer.
Mettez le plateau de coupe de niveau, transversalement avant
de le faire longitudinalement.
Assurez-vous que :
•
La machine est placée sur une surface plane et horizontale.
•
Les 4 pneus sont gonflés à la pression correcte ; voir
Contrôle de la pression des pneus (page
Réglage de l'horizontalité transversale
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Poussez les leviers de commande de déplacement vers
l'extérieur à la position de
le moteur, enlevez la clé de contact et attendez l'arrêt
55).
(Figure
Figure 55
2. Équilibreur
(Figure 53).
53).
avant de
39).
STATIONNEMENT
complet de toutes les pièces mobiles avant de quitter le
siège.
3. Placez le levier de hauteur de coupe à la position
centrale.
4. Faites pivoter les lames avec précaution pour qu'elles
soient toutes parallèles
54).
4
1. Lame transversale
2. Partie relevée de la lame
2
3
4
1. Lames parallèles entre
elles
2. Partie relevée de la lame
5. Mesurez la distance entre les tranchants extérieurs et la
surface plane
Remarque: Si les deux mesures diffèrent de plus de
5 mm, un réglage s'impose. Poursuivez la procédure.
, coupez
6. Passez au côté gauche de la machine.
43
(Figure 56
1
Figure 56
Plateaux de coupe à 1 lame
3. Tranchants extérieurs
4. Mesurer la distance entre
la pointe de la lame et la
surface plane ici
1
Figure 57
Plateaux de coupe à 2 lames
3. Tranchants extérieurs
4. Mesurez la distance entre
la pointe de la lame et la
surface plane.
(Figure 56 et Figure
et Figure 57).
G014630
3
2
4
G009682
3
2
4
57).
