Montage d'extensions matérielles
6.5 Lecteurs

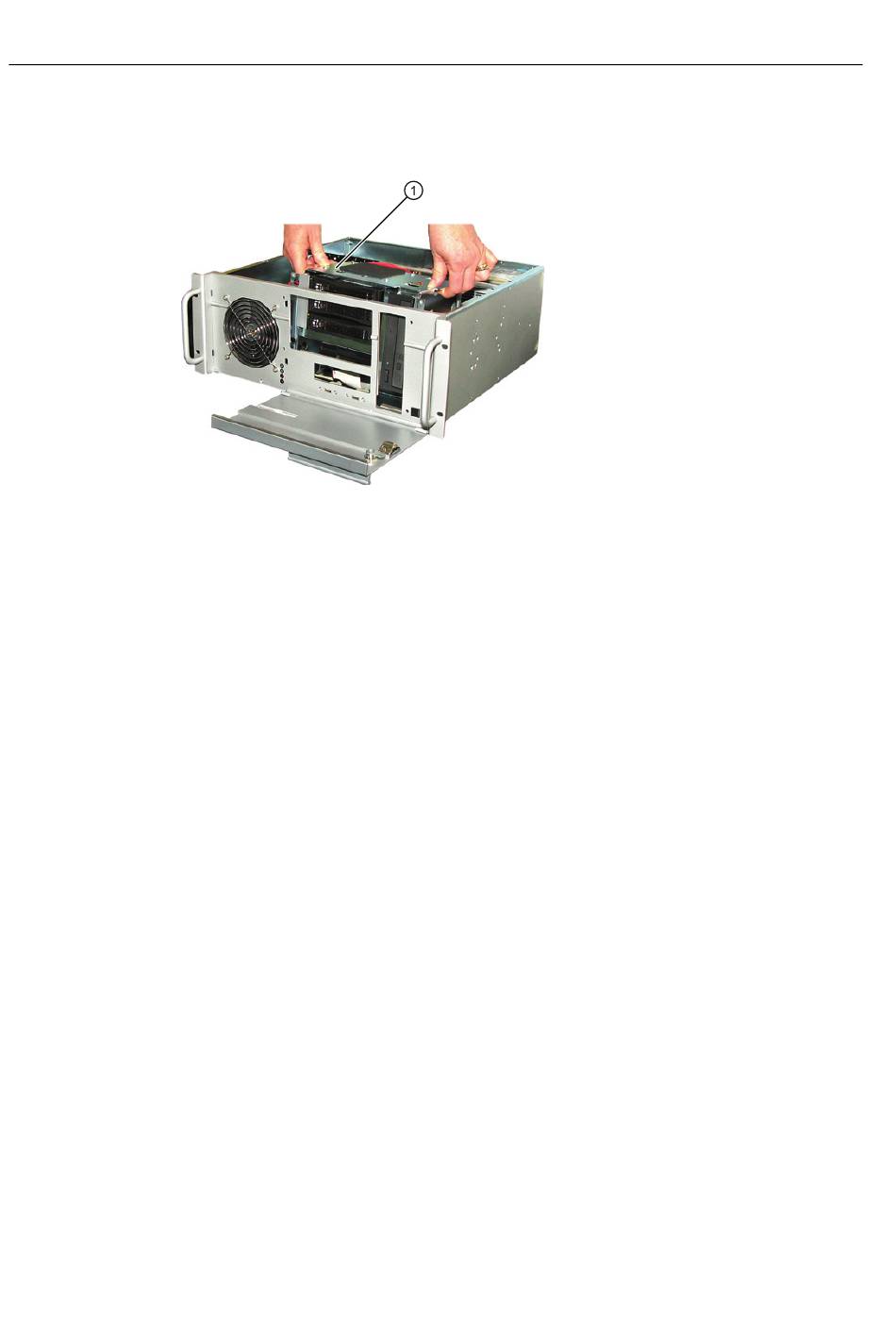

5. Soulevez le module lecteurs
6. Retirez la ligne de raccordement.
7. Retirez complètement le module lecteurs du boîtier en le soulevant.
6.5.3

Montage des lecteurs ou du support amovible

Condition préalable
● Le module lecteurs a été démonté.
● Tournevis T10
Procédure
1. Si vous montez un lecteur 3,5", fixez deux équerres de montage ou un châssis de
2. Retirez le lecteur éventuellement présent dans l'emplacement de montage vertical.
3. Insérez le lecteur ou le support amovible par l'avant dans l'emplacement de montage.
62
accessibles.
montage 3,5"/5,25" sur le lecteur.
C'est l'unique moyen d'accéder aux vis de fixation situées du côté droit du lecteur par les
ouvertures de l'emplacement vertical.
①
de l'appareil jusqu'à ce que les câbles soient
Instructions de service, 06/2011, A5E03473781-01
SIMATIC IPC547D
