Interfaces

①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
⑮
1
2
SIMATIC IPC547D
Instructions de service, 06/2011, A5E03473781-01
MOUSE
KEYBOARD
USB
Display Port
COM1
DVI-I
LPT
USB
Ethernet 1, 2
Line in (bleu)
Line out (vert)
Micro (rose)
COM2
DMS59
Adaptateur Dual-
Head
2
DVI-I
2
VGA
2
Les interfaces LAN sont numérotées sur le boîtier en vue d'une description univoque.
La numérotation du système d'exploitation peut en diverger.
Via la carte graphique
Prise pour souris PS/2
Connecteur pour clavier PS/2
Connecteur pour appareils USB
Connecteur pour moniteur doté du standard Display-Port
Interface série 1 (V.24), connecteur femelle D-Sub 9 broches
Connecteur pour moniteur CRT ou LCD avec interface DVI, VGA
via adaptateur DVI/VGA (option)
Interface parallèle, 25 broches (en option)
Connecteurs pour périphériques USB
Connecteurs Ethernet RJ 45 pour 10/100/1000 Mbits/s
Ethernet 1 est apte à la technologie iAMT.
Connecteur pour source audio analogique, prise jack 3,5 mm
Connecteur pour haut-parleur ou casque, prise jack 3,5 mm
Connecteur pour microphone, prise jack 3,5 mm
Interface série 2 (V.24), connecteur femelle D-Sub 9 broches (en
option)

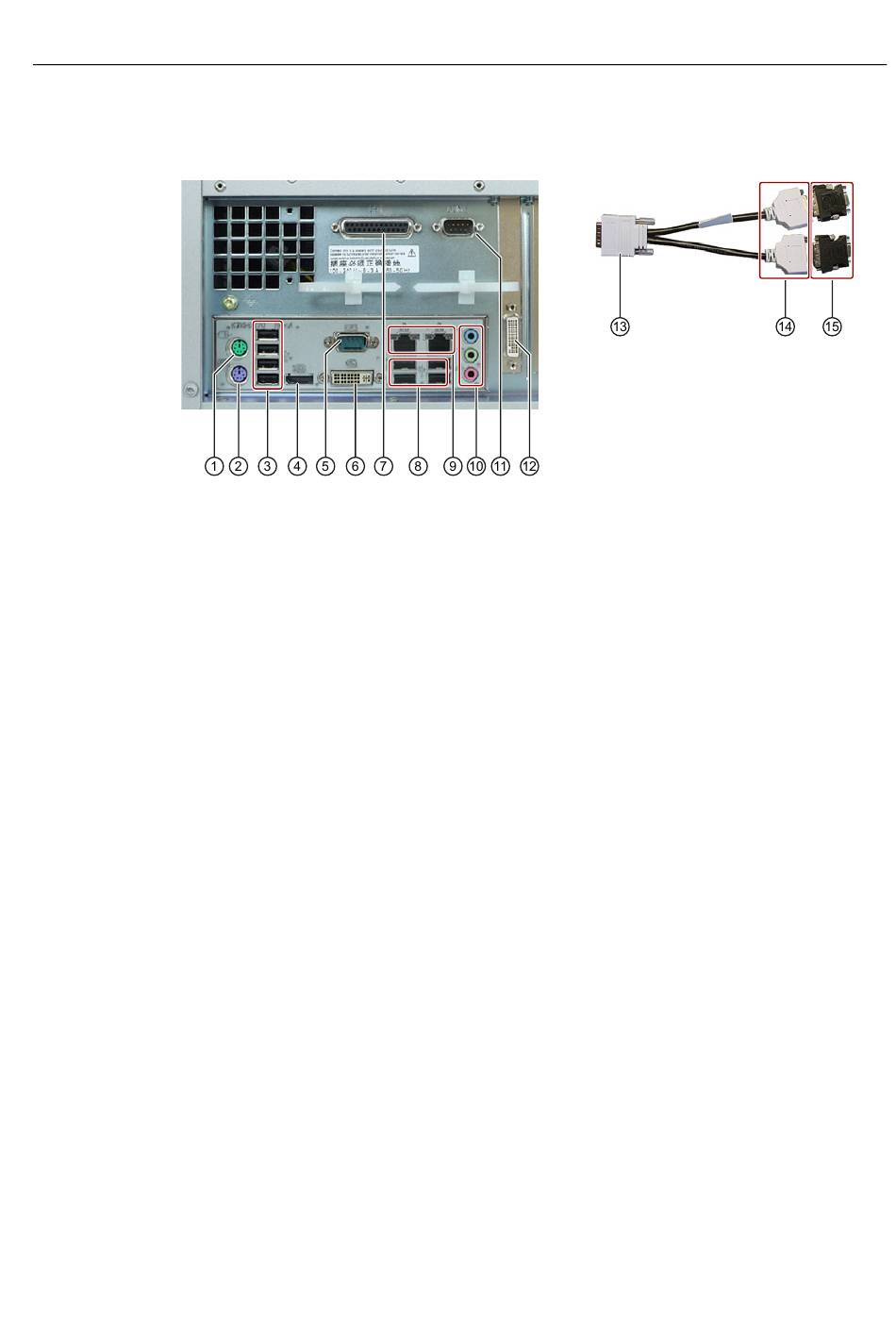

Connexion de la carte graphique Dual Head (en option)
Connecteur DMS59 pour carte graphique Dual Head (en option)
Connecteur DVI-I
Connecteur VGA, adaptateur enfiché
Vue d'ensemble
1.2 Construction de l'appareil
