Lieu de montage

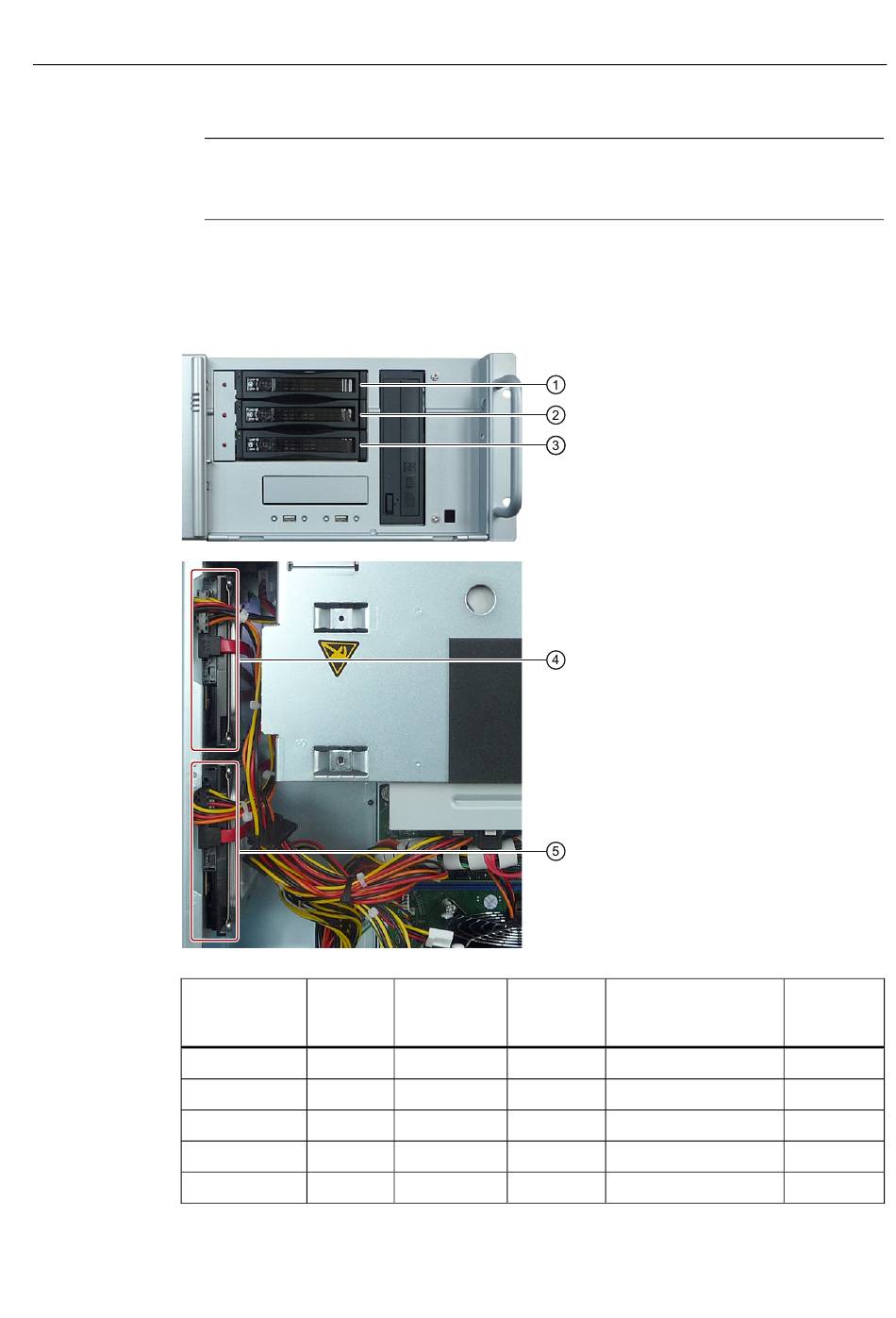

La figure suivante montre un système RAID1 avec deux disques durs dans le support
amovible et un SSD.
DEL
HDD0 Alarm
HDD1 Alarm
HDD2 Alarm
-
-
SIMATIC IPC547D
Instructions de service, 06/2011, A5E03473781-01
Remarque
Les figures et remarques suivantes ne sont valables que pour l'état de livraison de
l'appareil si aucune modification ou extension n'a été effectuée.
BIOS
RAID
Port 0
Port 1
Port 2
Port 0
Port 1
4.3 Informations sur les options d'équipement
Logiciel RAID Connecteur
SATA sur la
carte mère
Device Port 0 SATA0
Device Port 1 SATA1
Device Port 2 SATA2
Device Port 0 SATA0
Device Port 1 SATA1
Mise en service de l'appareil
①
Disque dur dans le support
amovible
②
Disque dur dans le support
amovible
③
SSD dans le support
amovible
④
Disque dur sur le panneau
latéral
⑤
Disque dur sur le panneau
latéral
Lieu de montage
①
Support amovible
②
Support amovible
③
Support amovible
④
Panneau latéral
⑤
Panneau latéral
Marquage
du boîtier
0
1
2
0
1
