Montage d'extensions matérielles
6.2 Ouverture du cache avant
Procédure
6.2
Ouverture du cache avant
Condition préalable
● Le volet frontal est ouvert.
Procédure
58

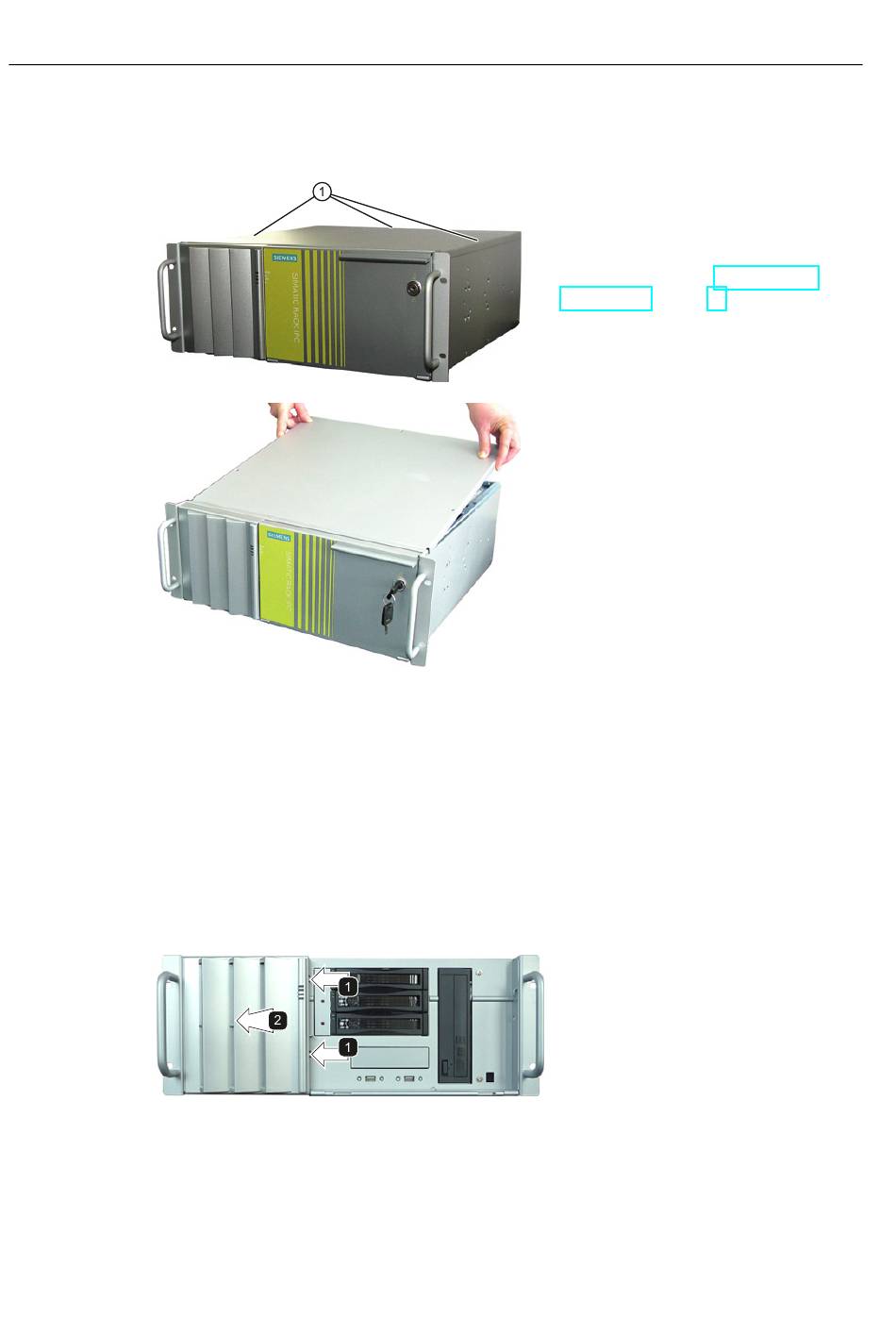

1. Retirez les vis de fixation
2. Soulevez le couvercle à l'arrière et
décrochez-le.
3. Ouvrez le cache avant si nécessaire
(voir le paragraphe "Ouverture du
cache avant (Page 58)").
1. Appuyez simultanément sur les
crochets indiqués pour libérer le
cache avant.
2. Faites pivoter le cache avant dans
la direction de la flèche.
Instructions de service, 06/2011, A5E03473781-01
①
.
SIMATIC IPC547D
