3.2.2

Site et position de montage

Sites de montage possibles
L'appareil peut être monté horizontalement et verticalement dans des pupitres, armoires de
commandes et systèmes de baies de 19".
Positions de montage possibles
L'appareil peut être monté de plusieurs manières :
● Montage sur des équerres d'armoires, horizontalement
● Montage sur un socle d'appareil, horizontalement
● Montage en tour, verticalement : un Tower Kit peut être commandé séparément pour un
● Montage avec glissières télescopiques
①
②
Risque de lésions corporelles
L'appareil est trop lourd pour être monté exclusivement sur des fixations de 19".
L'appareil pourrait tomber, blesser des personnes et être endommagé.
Fixez l'appareil avec un moyen supplémentaire. Les vis de fixation des rails télescopiques
ne doivent pas pénétrer l'appareil de plus de 5 mm.
SIMATIC IPC547D
Instructions de service, 06/2011, A5E03473781-01
montage en tour (non disponible dans tous les pays).
Grâce aux glissières télescopiques, l'appareil peut être retiré complètement de l'armoire
ou de la baie. Pour plus d'informations sur les glissières télescopiques, référez-vous aux
paragraphes "Caractéristiques techniques des glissières télescopiques (Page 102)" et
"Schéma coté en vue de l'utilisation de glissières télescopiques (Page 94)".

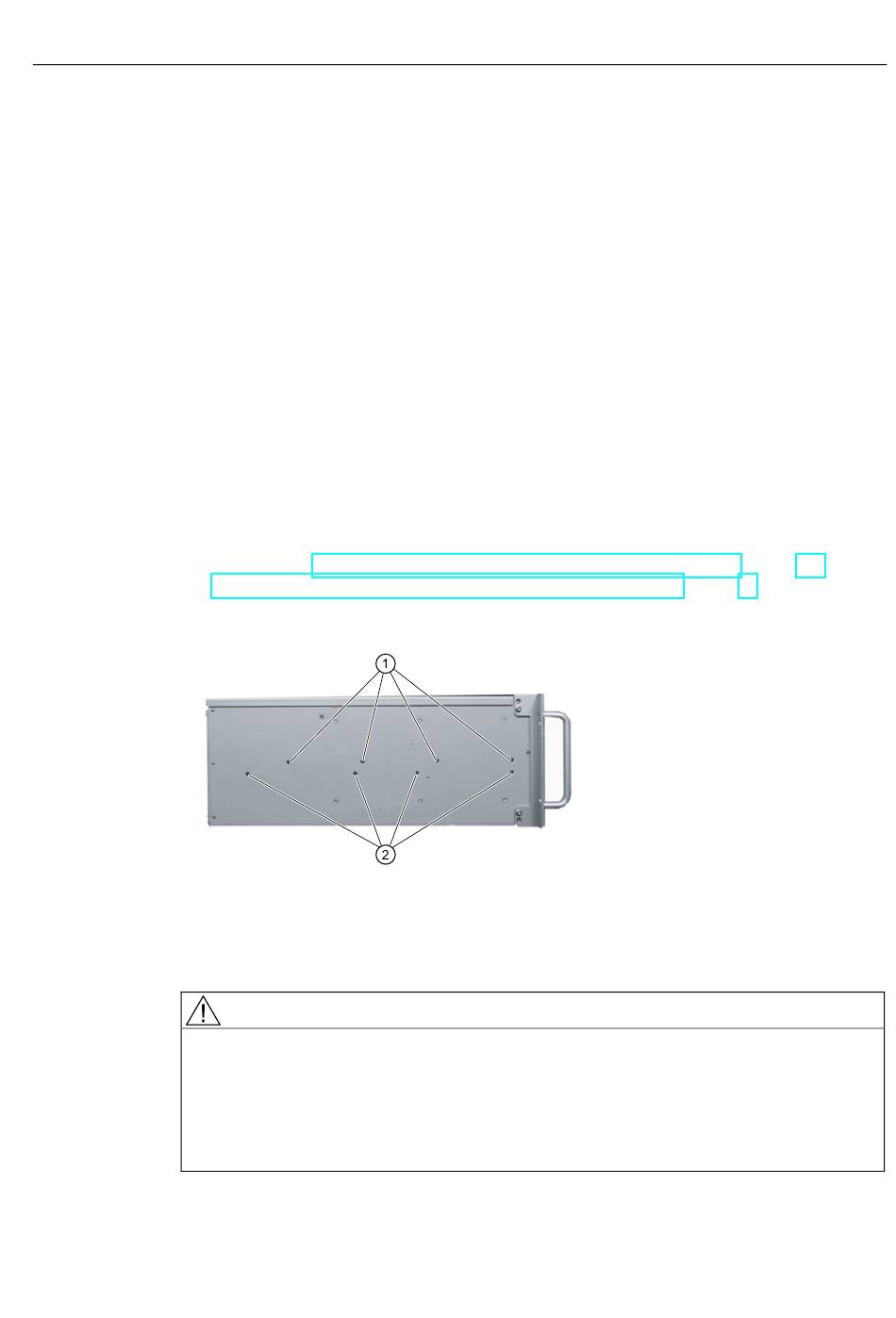

La figure suivante montre la position des trous de fixation pour les cornières ou les
glissières télescopiques.
Trous filetés pour glissières télescopiques de la société Rittal, type 3659
Trous filetés pour glissières télescopiques de la société Schroff, type 20110-072
PRUDENCE
Montage et raccordement de l'appareil
3.2 Monter l'appareil
