français
6.4 DEL sur la scie de jardin à bat‐
terie
Les diodes électroluminescentes (DEL) peuvent
indiquer le niveau de charge de la batterie ou
signaler des dérangements. Les DEL peuvent
être allumées continuellement ou clignoter de
couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de cou‐
leur verte, elles indiquent le niveau de charge
actuel.
► Si les LED sont allumées ou clignotent de cou‐
leur rouge : éliminer les dérangements,
Il y a un dérangement dans la scie de jardin à
batterie ou dans la batterie.
6.5 DEL sur le chargeur
La diode électroluminescente (DEL) indique l'état
du chargeur ou signale des dérangements. La
DEL peut être allumée continuellement ou cli‐
gnoter de couleur verte ou rouge.
Si la DEL est allumée ou clignote de couleur
verte, la recharge de la batterie est en cours.
► Si la DEL est allumée ou clignote de couleur
rouge : éliminer les dérangements,
Il y a un dérangement dans le chargeur ou
dans la batterie.

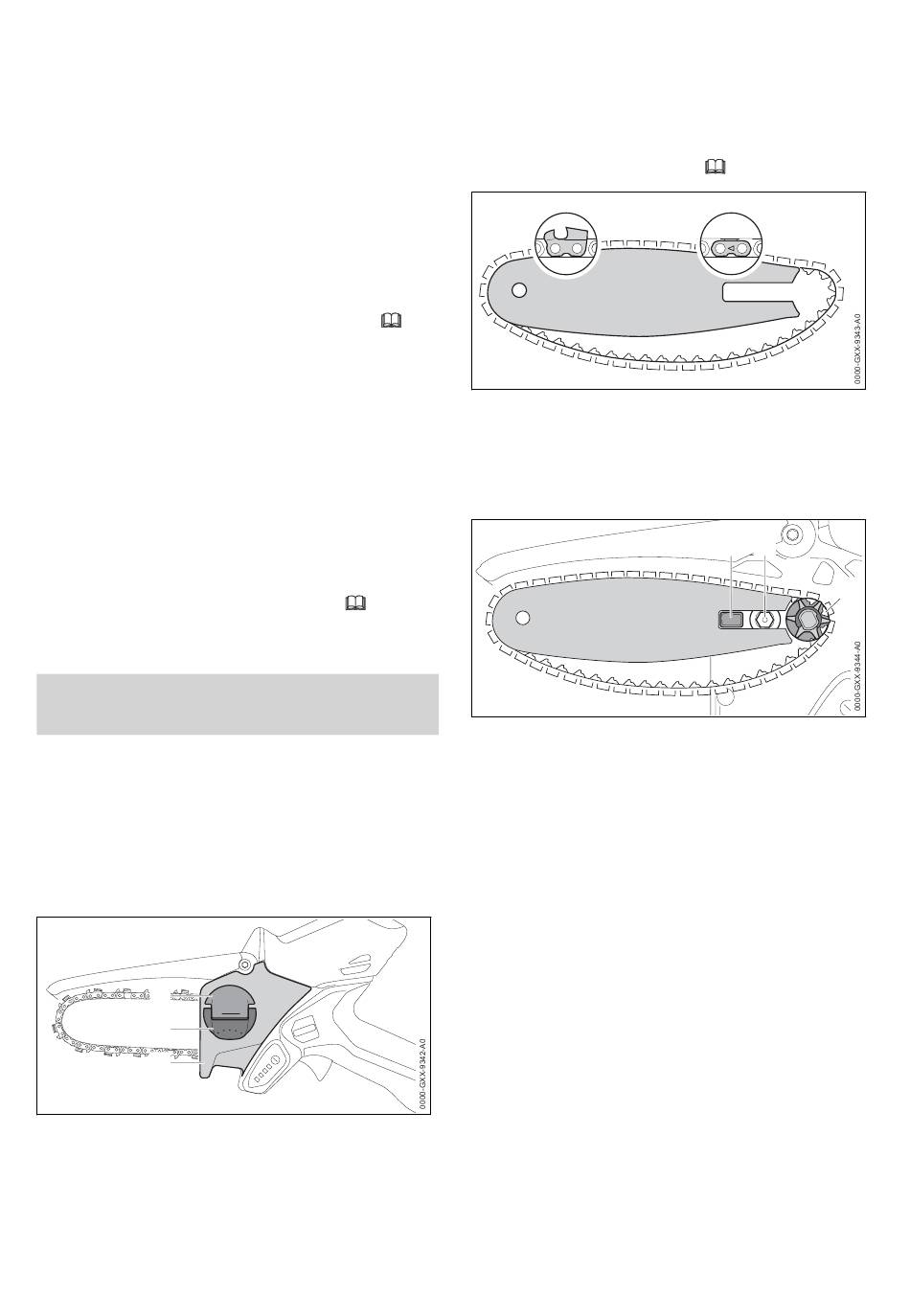

7 Assemblage de la scie de
jardin à batterie
7.1 Démontage et montage du
guide-chaîne et de la chaîne
7.1.1 Démontage du guide-chaîne et de la
chaîne
► Arrêter la scie de jardin à batterie et retirer la
batterie.
2
1
3
► Relever l'ailette (1) de l'écrou à ailette (2).
► Tourner l'écrou à ailette (2) dans le sens
inverse des aiguilles d'une montre jusqu'à ce
qu'il puisse être enlevé du couvercle de
pignon (3).
► Enlever le couvercle de pignon (3).
► Enlever le guide-chaîne et la chaîne.
64
7 Assemblage de la scie de jardin à batterie
7.1.2
Les combinaisons de guide-chaîne et de chaîne
qui conviennent pour le pignon respectif et dont
le montage est autorisé sont indiquées dans les
caractéristiques techniques,
18.
► Poser la chaîne dans la rainure du guide-
chaîne de telle sorte que, sur la face supéri‐
eure du guide-chaîne, les flèches estampées
sur les maillons intermédiaires de la chaîne
soient orientées dans le sens de rotation.
18.
► Poser le guide-chaîne avec la chaîne sur la
scie de jardin à batterie de telle sorte que les
conditions suivantes soient remplies :
– Les maillons d'entraînement de la chaîne
sont en prise sur les dents du pignon (1).
– Le tourillon (2) se trouve dans le trou oblong
du guide-chaîne.
– La vis à embase (3) se trouve dans le trou
oblong du guide-chaîne.
L'orientation du guide-chaîne ne joue aucun rôle.
Le texte imprimé sur le guide-chaîne peut aussi
se trouver à l'envers.
► Tendre la chaîne.
► Appliquer le couvercle de pignon contre la scie
de jardin à batterie de telle sorte qu'il affleure
avec la scie de jardin à batterie.
► Tourner l'écrou à ailette dans le sens des
aiguilles d'une montre jusqu'à ce que le cou‐
vercle de pignon soit fermement fixé sur la
scie de jardin à batterie.
► Rabattre l'ailette de l'écrou à ailette.
Montage du guide-chaîne et de la
chaîne
2
20.1.
3
1
