Instalacja anteny

1. W przypadku instalacji sterownika ICC2 z tworzywa
sztucznego należy usunąć przepust kablowy w prawym
dolnym rogu szafki sterownika (np. rys. 1). W przypadku
instalacji metalowego sterownika ICC2 należy usunąć
gumową zatyczkę po prawej stronie obudowy.
2. Obudowa anteny jest montowana na zewnątrz obudowy
sterownika. Poprowadź kabel koncentryczny przez wybity
otwór do obudowy sterownika (Rys. 1).
3. Aby przymocować antenę do szafki, zainstaluj wspornik
montażowy modułu wewnętrznego (w przypadku instalacji
sterownika ICC2 z tworzywa sztucznego) na gwintowanej
obudowie anteny i kablu, a następnie dokręć ręcznie
nakrętkę mocującą.

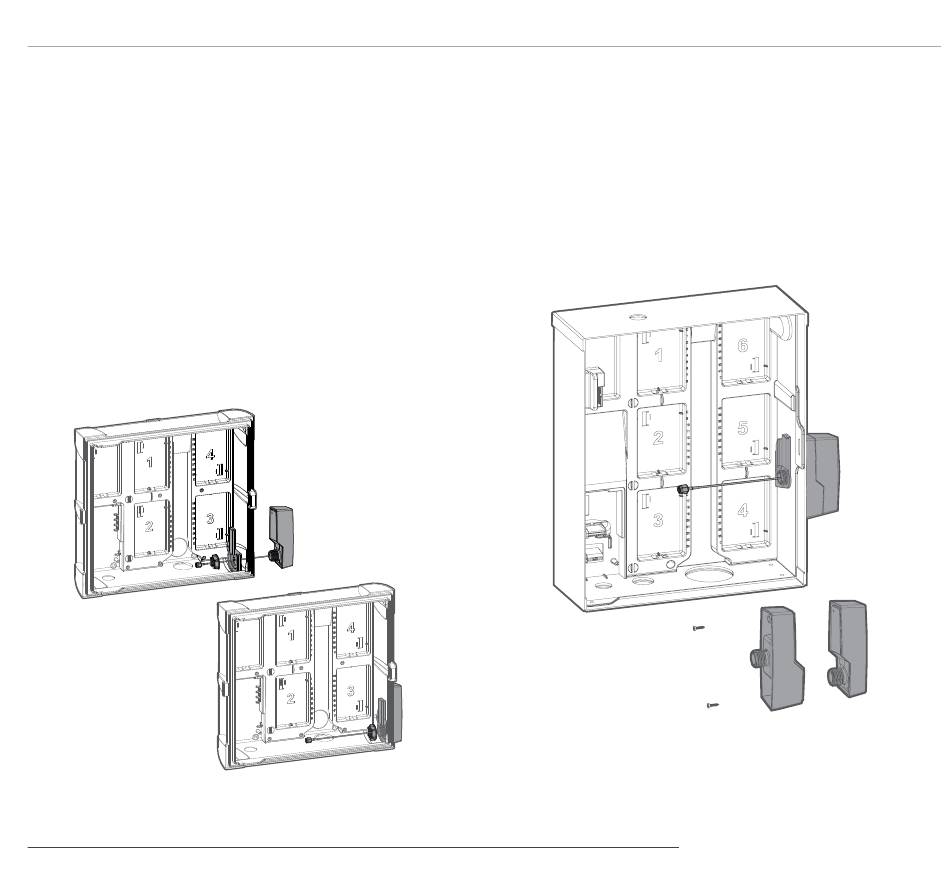

Fig. 1
4. W przypadku instalacji metalowego sterownika ICC2
należy połączyć obudowę anteny z zewnętrznym
adapterem anteny (element nr 7). Przeprowadź kabel
koncentryczny przez adapter i skręć ze sobą obudowy
(patrz rys. 2).
5. W przypadku obudowy metalowej zamocuj obudowę
anteny do sterownika za pomocą nakrętki mocującej i
wspornika montażowego.
Fig. 2
