Компоненты

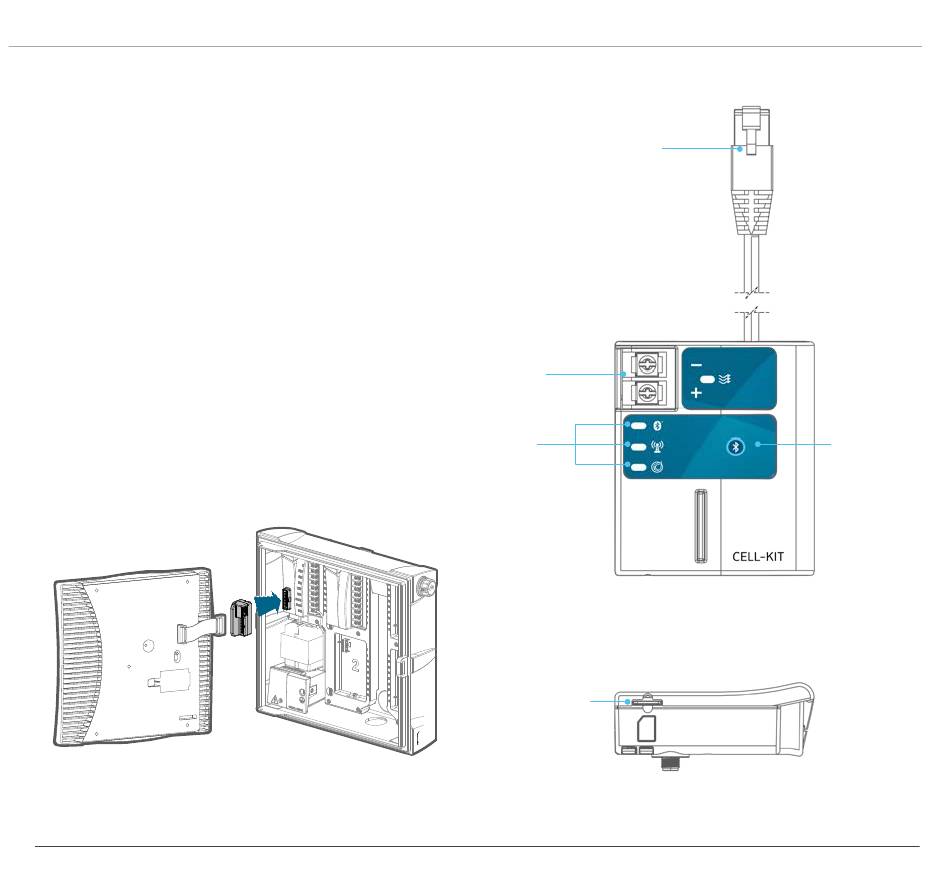

Внутренний модуль
Внутренний модуль является основным компонентом
комплекта коммуникационного модуля для
подключения к сети мобильной связи. Модуль
получает питание от контроллера ICC2 и надежно
фиксируется в корпусе контроллера. Магнитный
крепежный кронштейн позволяет быстро
выполнять монтаж и демонтаж. Внутренний модуль
подключается к наружной антенне мобильной
связи через разъем SMA. Кроме того, в модуле
устанавливается SIM-карта для активации функции
передачи данных, а также предусмотрены две
клеммы с винтовым креплением для подключения
датчика расхода.
Установка адаптера SyncPort
1. Отключите контроллер от источника питания
переменного тока.
2. Отсоедините шлейф панели управления
от модуля питания в верхнем левом углу
контроллера.
3. Установите адаптер SyncPort в разъем
модуля питания.
4. Подсоедините шлейф к адаптеру SyncPort.
Текстовый символ и логотипы Bluetooth
товарными знаками, принадлежащими Bluetooth SIG Inc., и любое использование
таких знаков компанией Hunter Industries осуществляется по лицензии.
48
②
Вход датчика
расхода
➌
Светодиодные
индикаторы
состояния
(Bluetooth
мобильная связь,
облачное ПО)
⑤
Разъем для
SIM-карты
являются зарегистрированными
®
➊
Сетевой кабель
® ,
➍
Bluetooth
Кнопка
сопряжения
