Installation der Antenne

1. Bei ICC2-Steuergeräten mit Kunststoffgehäuse brechen
Sie die vorgestanzte Durchführung an der unteren rechten
Seite des Gehäuses aus (Abb. 1). Bei ICC2-Steuergeräten
mit Metallgehäuse entfernen Sie den Gummistopfen an
der rechten Seite des Gehäuses.
2. Das Antennengehäuse wird an der Außenseite des
Steuergerätes montiert. Führen Sie das Koaxialkabel durch
die Durchführung in das Gehäuse des Steuergeräts (Abb. 1).
3. Um bei ICC2-Steuergeräten mit Kunststoffgehäuse
die Antenne am Gehäuse zu befestigen, schieben
Sie die Modul-Halterung über die Gewindehülse des
Antennengehäuses mit dem Kabel und ziehen die
Schaftmutter von Hand fest, um beide Teile in Position
zu halten.

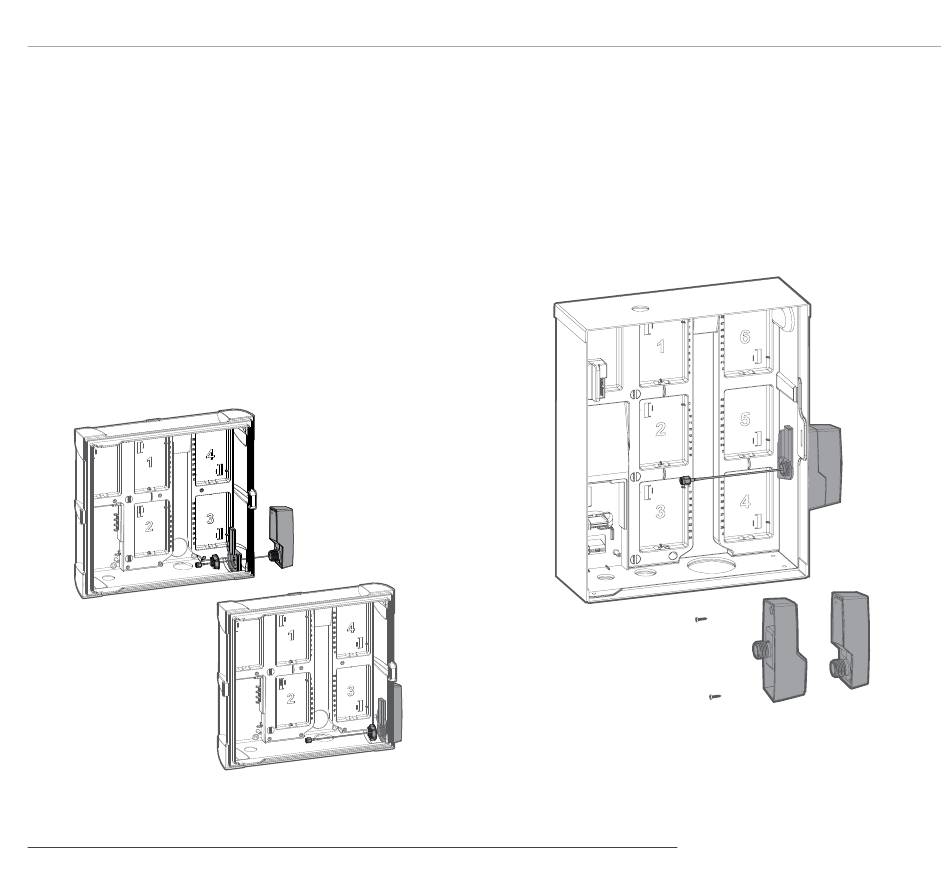

Fig. 1
4. Bei ICC2-Steuergeräten mit Metallgehäuse stecken
Sie das Antennengehäuse mit dem externen
Antennenadapter (Komponente Nr. 7) zusammen.
Führen Sie das Koaxialkabel durch den Adapter und
schrauben Sie die Gehäuse zusammen (siehe Abb. 2).
5. Befestigen Sie das Antennengehäuse mit der
Schaftmutter und Modul-Halterung für Metallgehäuse
am Steuergerät.
Fig. 2
