Componentes

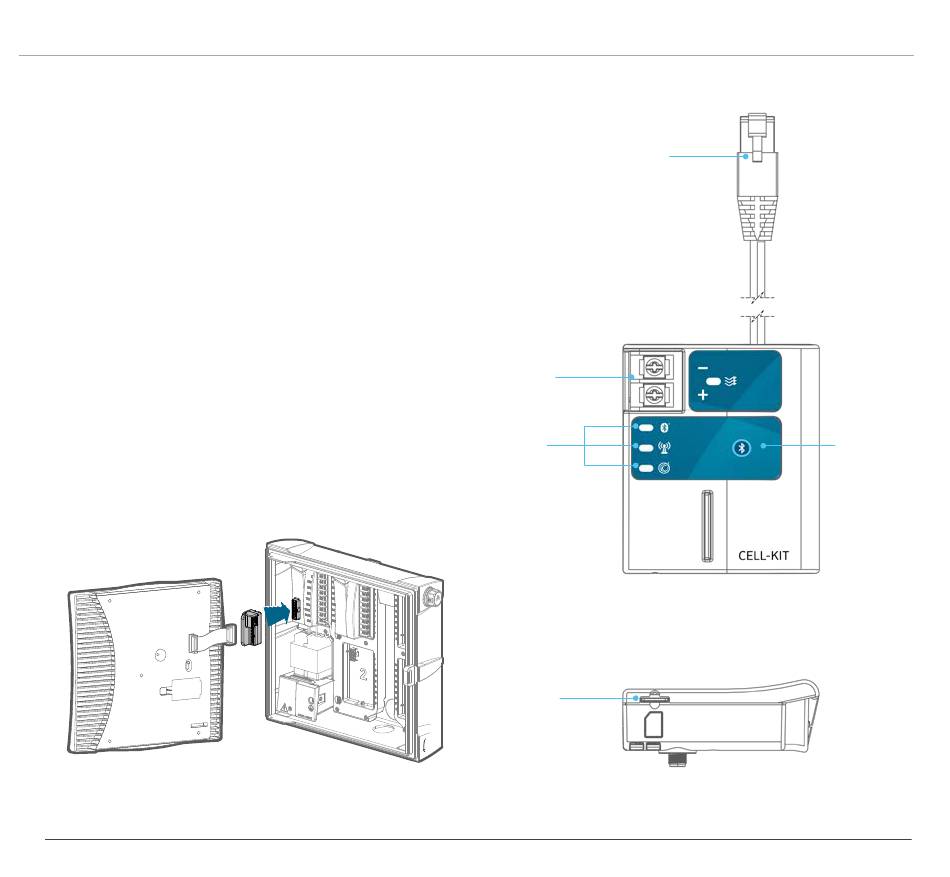

Módulo interno
El módulo interno es el componente principal del kit
del módulo de comunicación por datos móviles. Está
alimentado por el programador ICC2 "host" y está
instalado de forma segura dentro del armario del
programador. El soporte de montaje magnético permite
una instalación y extracción rápidas. El módulo interno
se conecta a una antena de telefonía móvil montada en el
exterior mediante una conexión SMA. También alberga
la tarjeta SIM necesaria para la activación de datos y
proporciona dos terminales de tornillo para una entrada de
sensor de caudal.
Instalación del adaptador SyncPort
1. Apague la alimentación AC del
programador.
2. Desconecte el cable plano del módulo
de alimentación situado en la esquina
superior izquierda del programador.
3. Instale el adaptador SyncPort en el
conector del módulo de alimentación.
4. Enchufe el cable plano de la carátula al
adaptador SyncPort.
La marca nominativa y los logotipos de Bluetooth
registradas propiedad de Bluetooth SIG Inc. y cualquier uso de
tales marcas por parte de Hunter Industries se hace bajo licencia.
12
②
Entrada para el
sensor de caudal
➌
Pilotos LED de
estado
(Bluetooth, datos
móviles, nube)
⑤
Receptáculo
para la
tarjeta SIM
son marcas
®
➊
Cable de red
➍
Bluetooth
Botón de
emparejamiento
