Installazione Del Prodotto; Installazione Dell'antenna - Hunter CELL-KIT Guide D'installation

Installazione dell'antenna

1. Per le installazioni nei programmatori ICC2 con armadietto
in plastica, rimuovere la chiusura del foro della canalina sul
lato inferiore destro dell'armadietto (vedere Fig. 1). Per le
installazioni con armadietto in metallo, rimuovere il tappo
di gomma sul lato destro dell'involucro.
2. L'alloggiamento dell'antenna viene montato all'esterno
dell'involucro del programmatore. Instradare il cavo
coassiale attraverso il foro predisposto nell'involucro del
programmatore (vedere Fig. 1).
3. Per fissare l'antenna all'armadietto, installare la staffa
di montaggio del modulo interno (per le installazioni nei
programmatori ICC2 con armadietto in plastica) sopra il
corpo filettato e il cavo dell'alloggiamento dell'antenna
e serrare a mano il dado a codolo per tenere entrambe le
parti in posizione.

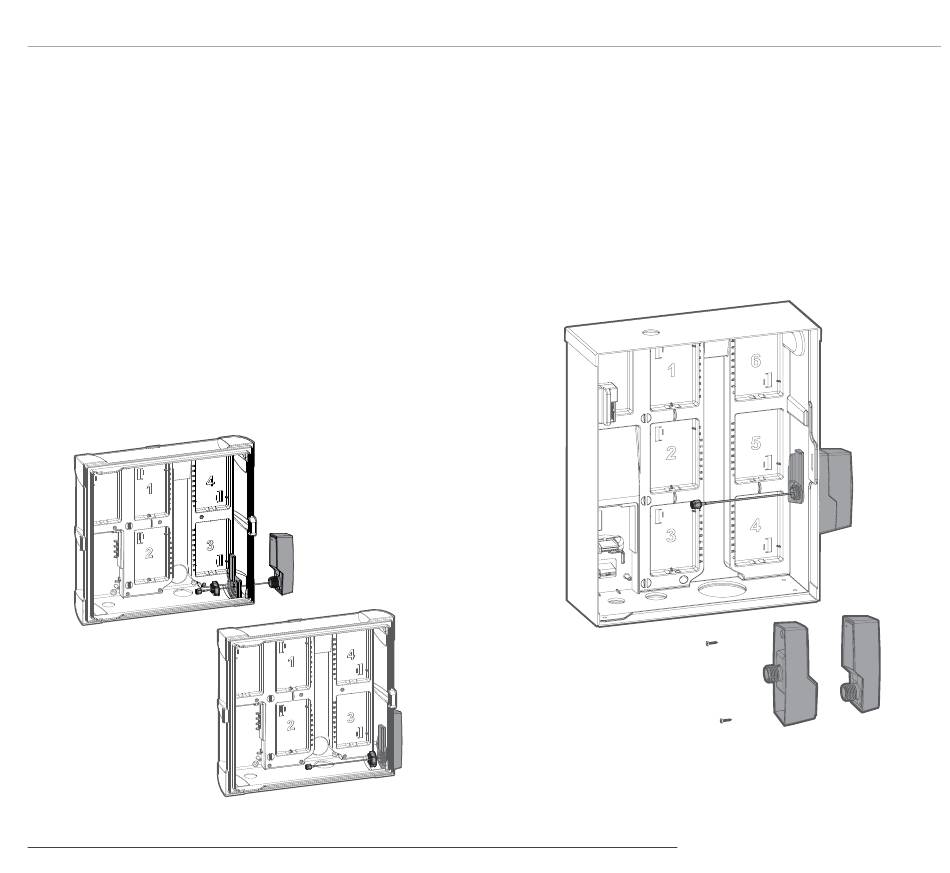

Fig. 1

Installazione del prodotto

4. Per le installazioni nei programmatori ICC2 con
armadietto in metallo, unire l'alloggiamento
dell'antenna all'adattatore dell'antenna esterna
(componente n. 7). Instradare il cavo coassiale
attraverso l'adattatore e avvitare insieme gli
alloggiamenti (vedere Fig. 2).
5. Fissare l'alloggiamento dell'antenna al programmatore
utilizzando il dado a codolo e la staffa di montaggio per
armadietti in metallo.
Fig. 2
