Moduł wewnętrzny
Moduł wewnętrzny jest głównym składnikiem zestawu
modułu komunikacji komórkowej. Jest zasilany przez
sterownik ICC2 i jest bezpiecznie zainstalowany wewnątrz
obudowy sterownika. Magnetyczny wspornik montażowy
umożliwia szybki montaż i demontaż. Moduł wewnętrzny
łączy się z zamontowaną na zewnątrz anteną komórkową
za pomocą połączenia SMA. Zawiera również kartę SIM
wymaganą do aktywacji danych oraz dwa zaciski śrubowe
dla wejścia czujnika przepływu.

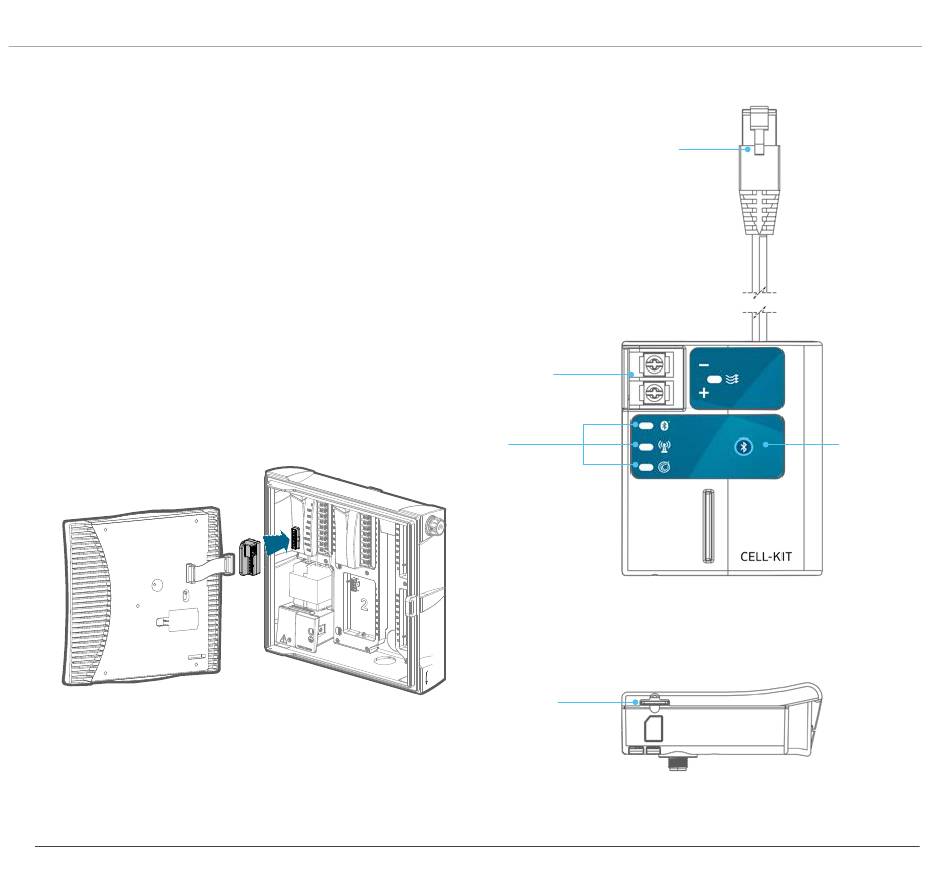

Instalacja adaptera SyncPort
1. Wyłącz zasilanie sterownika.
2. Odłącz kabel taśmowy interfejsu od modułu
zasilania w lewym górnym rogu sterownika.
3. Zainstaluj adapter SyncPort na wtyczce
modułu zasilania.
4. Podłącz kabel taśmowy interfejsu do
adaptera SyncPort.
Nazwa i logo Bluetooth
należącymi do firmy Bluetooth SIG Inc. i są wykorzystywane przez
firmę Hunter Industries na mocy licencji.
54
są zastrzeżonymi znakami towarowymi
®
➊
Kabel sieciowy
②
Wejście czujnika
przepływu
➌
Kontrolki stanu
LED
(Bluetooth ,
®
sieć komórkowa,
chmura)
⑤
Gniazdo
karty SIM
➍
Bluetooth
Przycisk
parowania
