no | 150 | RSCD 2100 | Montering
5. Montering
5.1 Utstyrsvogn
1. Plasser utstyrsvognen med forhåndmontert søyle og
tipperamme-enhet på plant underlag.
2. Monter vognstangen.
3. Monter den justerbare foten på baksiden til søylen.
4. Monter to ytterligere justerbare føtter på siden som
peker mot speilet.
5.2 Speilenhet
1. Ta speilenheten ut av forpakningen.
2. Sett speilenheten på tipperammen og fest den med
sikringsmuttere (M6).
3. Åpne karabinkroken på sikringssnoren og smekk den
inn på øyeskruen.
i
Tiltrekningsmoment 4 Nm maks.

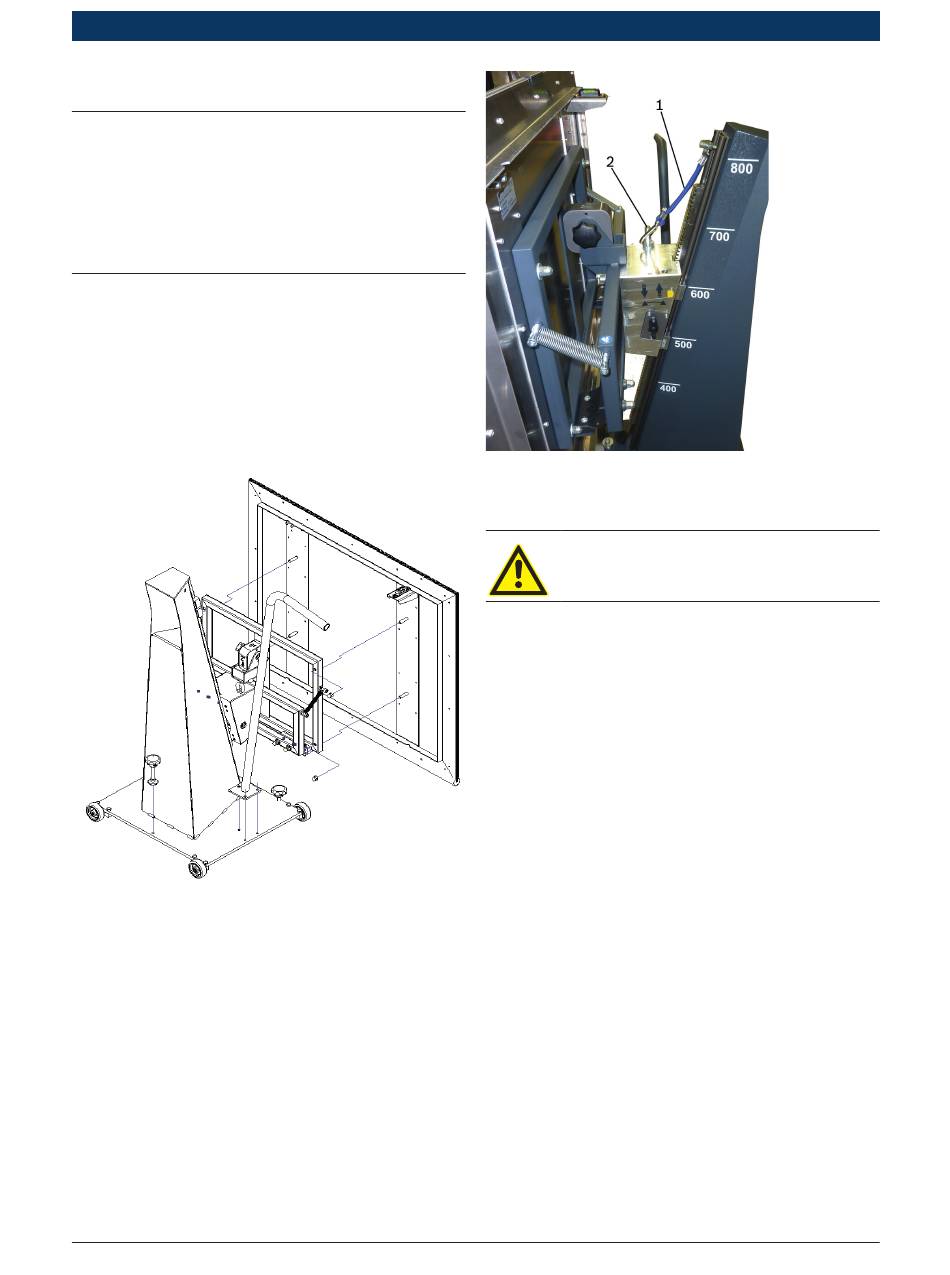

Abb. 6: Montering justerbare føtter, vognstang og speilenhet
|
1 690 386 085 2018-08-21
Abb. 7: Sikringswire montert
1 Sikringswire med karabinkrok
2 Øyeskrue
Kontroller om sikringswire er hektet inn.
i
For å unngå for sterk tøyning må sikringswiren hek-
tes av ved måleposisjoner mindre enn 500 mm. Se
også kapittel 7.1.2.
