es | 52 | RSCD 2100 | Montaje
5. Montaje
5.1 Carro
1. Colocar el carro con la columna y la unidad de basti-
dor de inclinación previamente montadas sobre una
superficie plana.
2. Montar brazo de tiro.
3. Montar el pie regulable en la parte trasera de la
columna.
4. Montar otros dos pies regulables en la parte que se
dirige al espejo.
5.2 Unidad de espejo
1. Extraer la unidad de espejo del embalaje.
2. Colocar la unidad de espejo en el bastidor de incli-
nación y fijarla mediante tuercas de seguridad (M6).
3. Abrir el mosquetón del gancho de seguridad y en-
gancharlo en la armella.
i
Par de apriete 4 Nm máx.

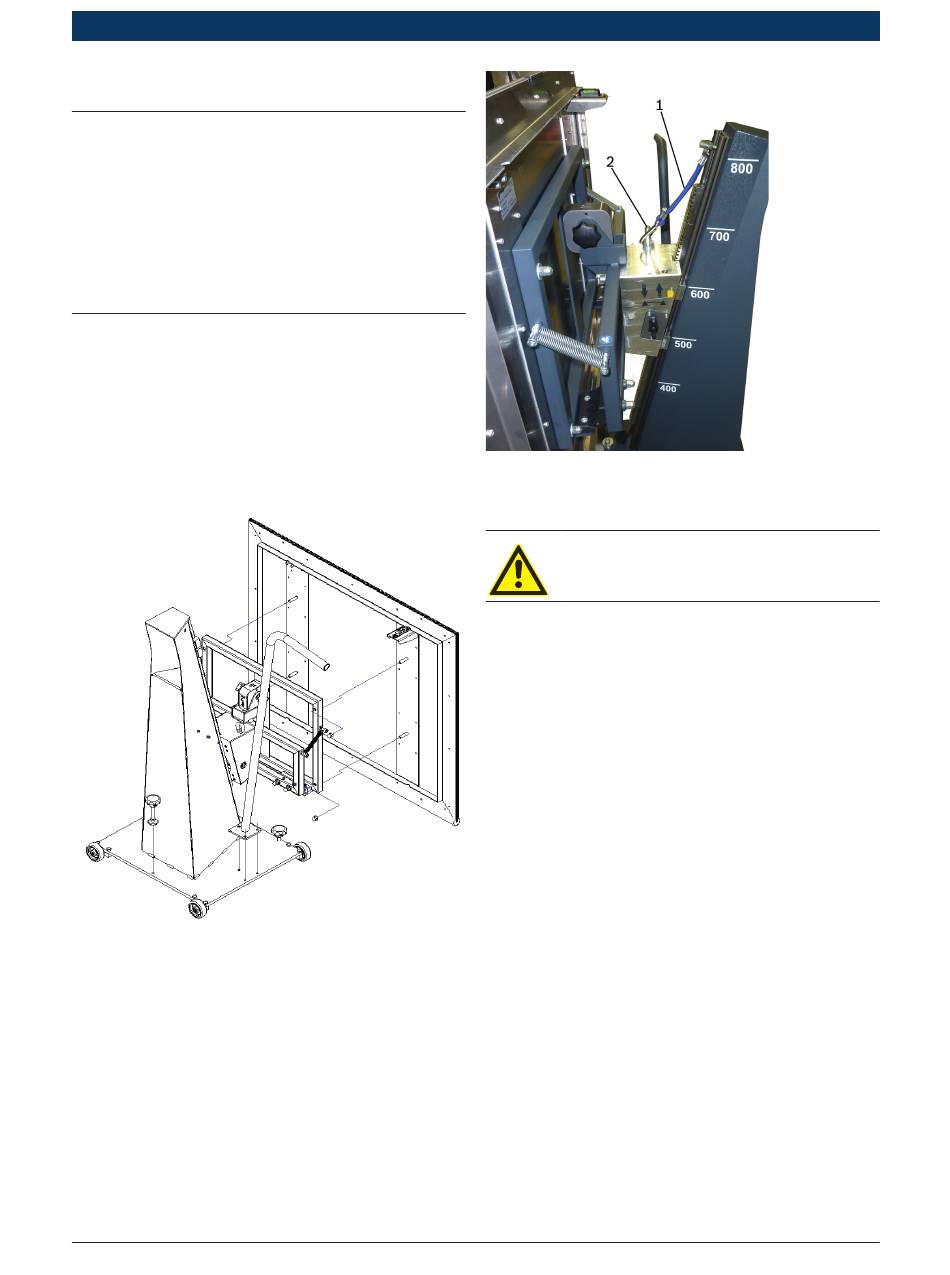

Abb. 6: Montaje pies regulables, brazo de tiro y unidad de espejo
|
1 690 386 085 2018-08-21
Abb. 7: Gancho de seguridad montado
1 Gancho de seguridad con mosquetón
2 Armella
Comprobar que el gancho de seguridad esté
enganchado.
i
El gancho de seguridad debe estar colgado en
posiciones de medición menores de 500 mm para
evitar que se extienda en exceso. Véase también el
capítulo 7.1.2.
