it | 66 | RSCD 2100 | Montaggio
5. Montaggio
5.1 Carrello
1. Posizionare il carrello con la colonna premontata
e l'unità del telaio di inclinazione su una superficie
piana.
2. Montare il timone.
3. Montare il piede sul lato posteriore della colonna.
4. Montare due ulteriori piedi sul lato rivolto verso lo
specchio.
5.2 Unità specchio
1. Estrarre lo specchio dall'imballaggio.
2. Posizionare l'unità specchio sul telaio di inclinazione
e fissarla con dadi di sicurezza (M6).
3. Aprire il moschettone della fune di sicurezza e ag-
ganciare al bullone ad occhiello.
i
Coppia di serraggio 4 Nm max.

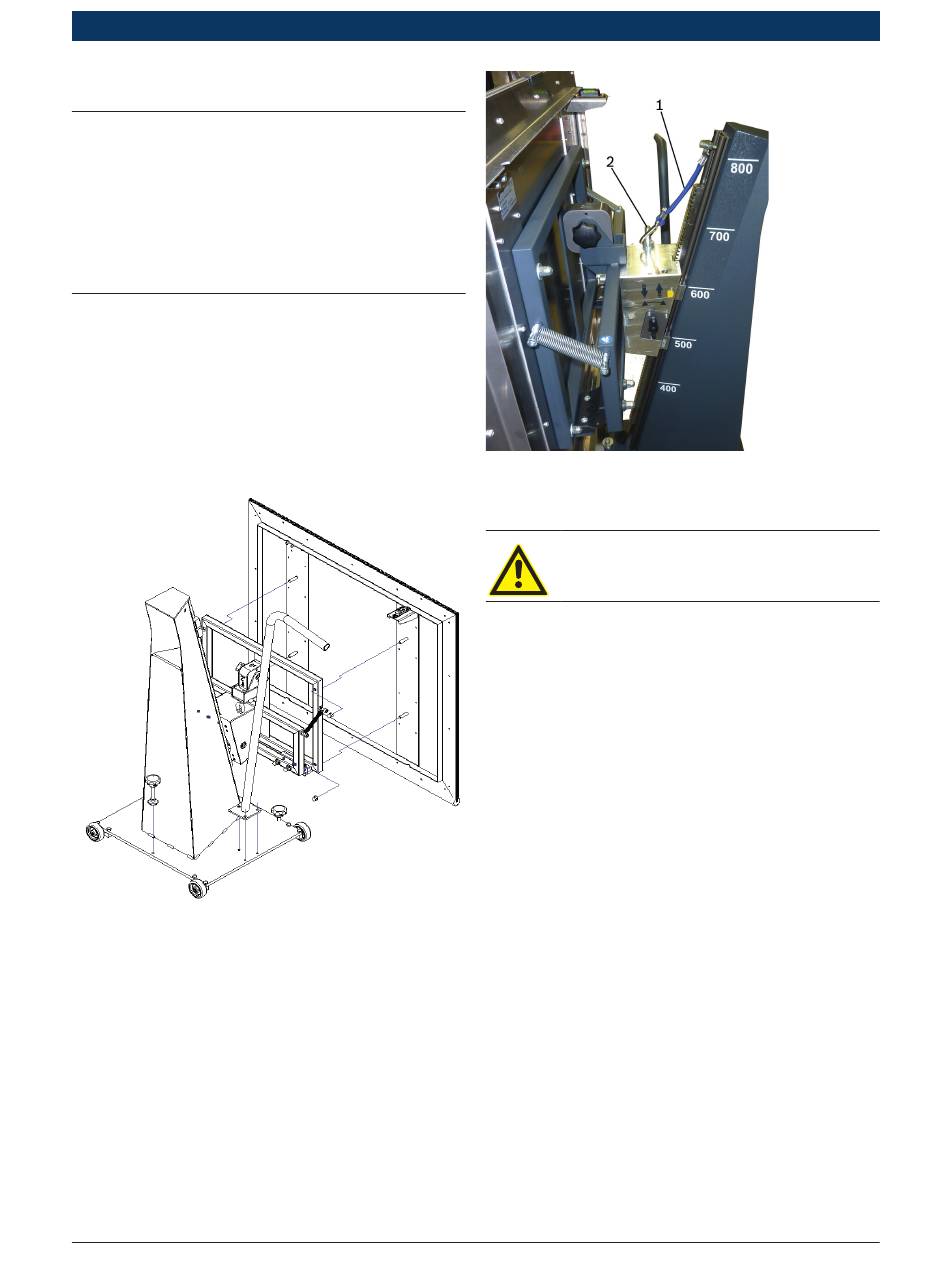

Abb. 6: Montaggio piedi, timone e unità specchio
|
1 690 386 085 2018-08-21
Abb. 7: Fune di sicurezza montata
1 Fune di sicurezza con moschettone
2 Bullone ad occhiello
Controllare se è agganciata la fune di sicu-
rezza.
i
Per le posizioni di misurazione inferiori a 500 mm la
fune di sicurezza deve essere sganciata per evitare
un allungamento eccessivo. Vedere anche capitolo
7.1.2.
