BILDSCHIRME DER BENUTZEROBERFLÄCHE
ICP-Wellenform-Bildschirm (Standardbildschirm)
A
B
C
D
E
A
Mittelwert ICP-Status und numerische Anzeigen
ICP-Sensor angeschlossen, auf Null gestellt und Daten werden in Millimeter-Quecksilbersäule (mmHg) erfasst.
ICP-Wert blinkt bei Alarm.
ICP-Sensor angeschlossen, aber nicht auf Null gestellt.
ICP-Sensor nicht angeschlossen.
B
Alarmgrenzwertanzeigen und Alarmzustand
HIGH/LOW (HOCH/NDRG)-Alarmgrenzwert und aktuelle Mittelwert ICP-Anzeige (Dreieck). Mittelwert ICP-Anzeige
blinkt bei Alarm.
Alarm EIN. Alarm ertönt, wenn der Mittelwert ICP-Wert den Alarmgrenzwert überschreitet.
Alarm AUS. Alarm ertönt NICHT, wenn der Mittelwert ICP-Wert den Alarmgrenzwert überschreitet.
C
Gestrichelte Linien im Graphen
Alarmgrenzwert
D
ICP-Wellenform
E
Einstellung der ICP-Wellenformskala
Drücken Sie den Knopf, um durch die verfügbaren ICP-Amplitudenskalen
(0 bis 30, 0 bis 50, 0 bis 100, 0 bis 150, –50 bis 50, –10 bis 20) zu schalten.
Aktuelle Zeit und Datum
F
G
Zeit und Datum, an dem der Sensor zuvor auf Null gestellt wurde.
H
Sensor-ID
Verfügbar, wenn ein Sensor angeschlossen ist oder wenn Daten im Gerät gespeichert sind. Liefert eine eindeutige Nummer, um
die Daten zu identifizieren.
F
G

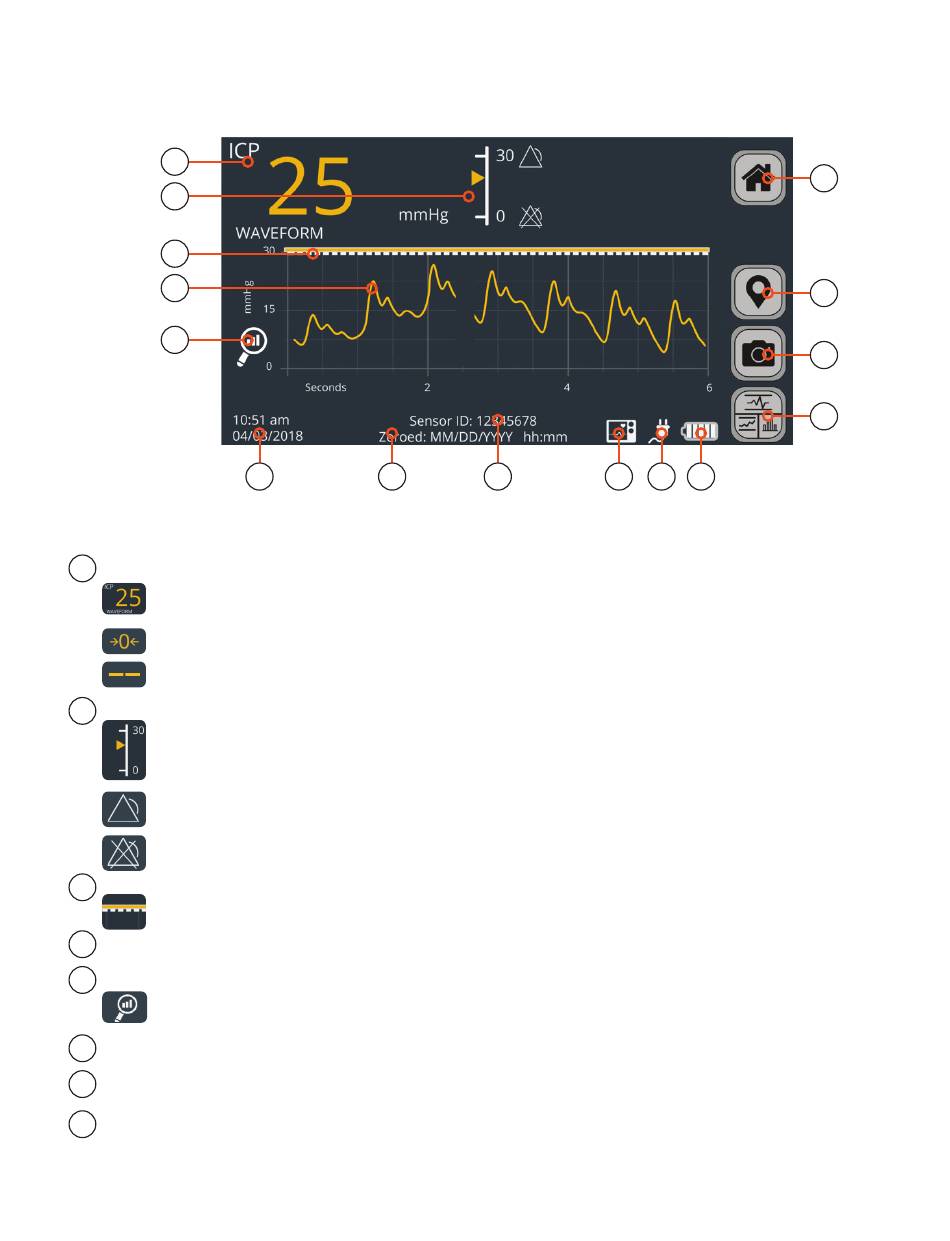

Abbildung 4: ICP-Wellenform-Bildschirm
H
