3 - Description
Système de collecteur

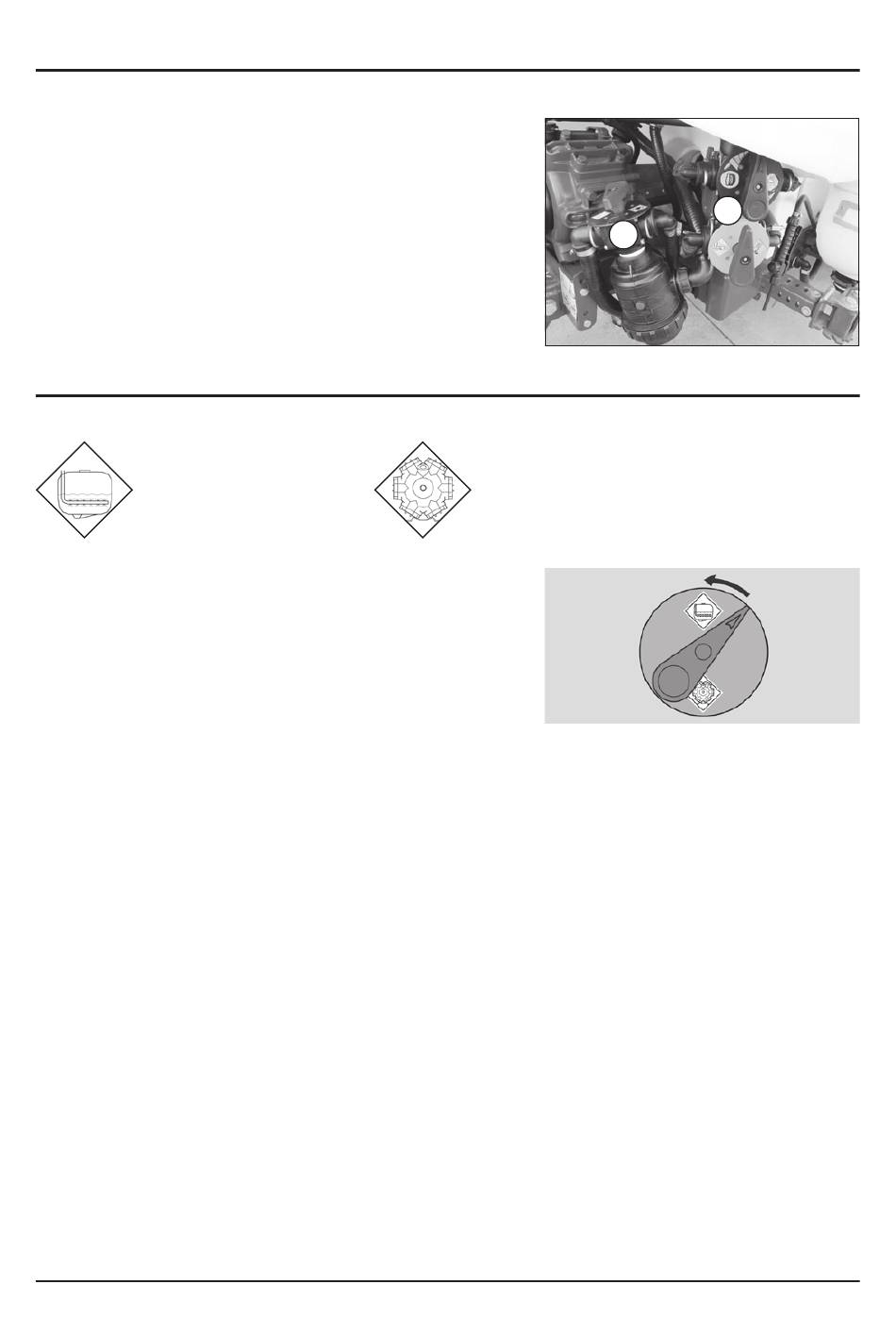

Les fonctions du circuit de pulvérisation sont opérées par les vannes
MANIFOLD centralement positionnées, dotées de plaques codées en
couleur et de symboles picturaux pour une facile utilisation.
Le système de soupapes modulaires facilite l'ajout d'options
A
supplémentaires à la fois sur la pression (A) et la succion (B) pour
B
l'agitation et la buse de rinçage (équipement en option).
Soupape bleue - Disque bleu = Soupape de retour
Vers l'agitation
Vers la pompe de succion
La position de la vanne MANIFOLD de retour détermine où va l'excès
de débit du circuit de fluide. Lorsque la flèche sur la poignée pointe
vers un symbole, tout l'excès de fluide sera envoyé vers cette fonction
(l'exemple montre l'agitation). Cette soupape n'a pas de position «0».
