8. Nomenclatures des pièces de rechange / Accessoires
8.2 Éclatés
Utilisez les nomenclatures, la désignation standardisée par RK des éléments et leur position de
montage sur l'axe linéaire.
Des modifications techniques sont possibles et dépendent de la taille constructive et du modèle
d'axe linéaire

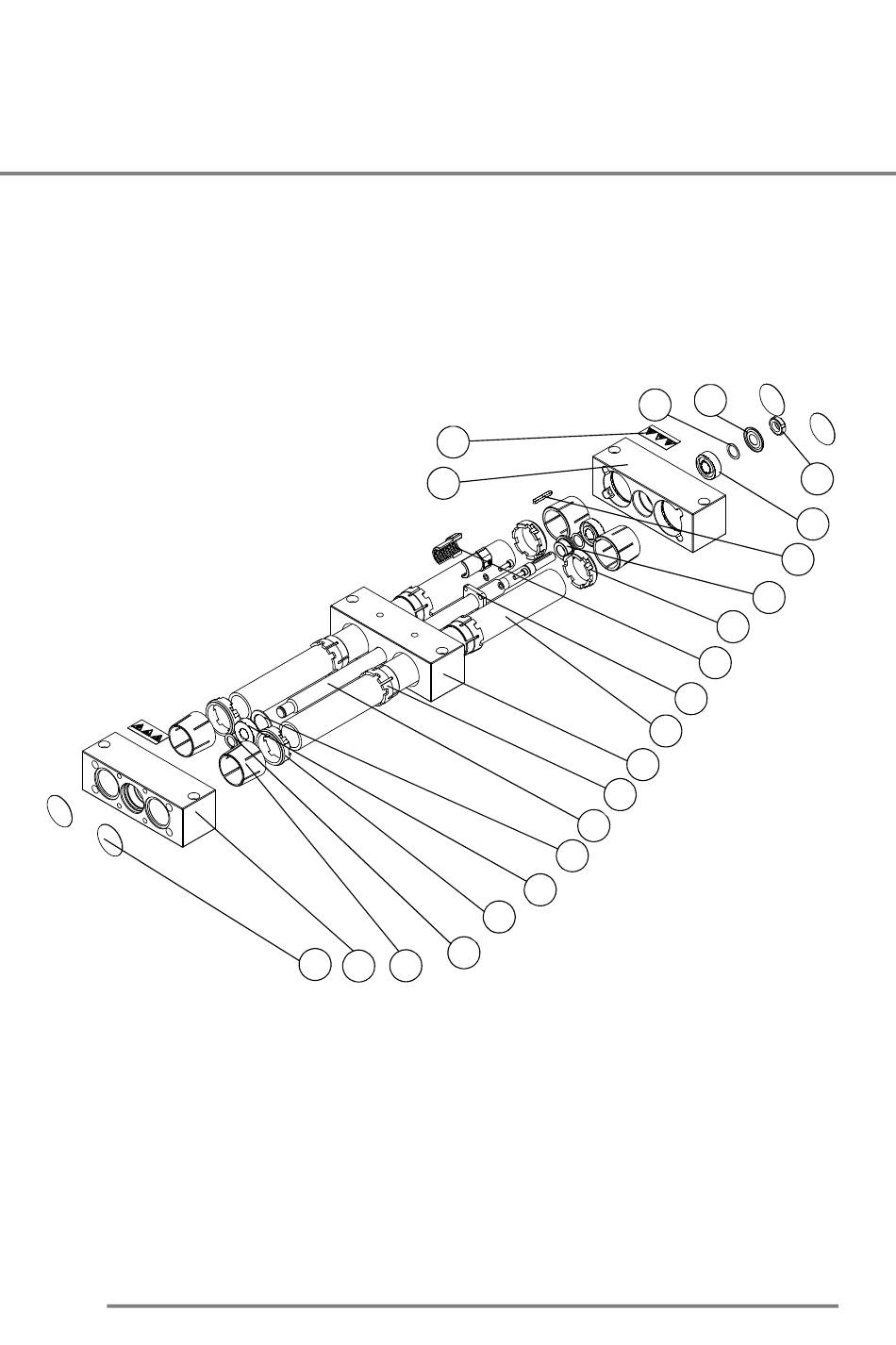

8.2.1 Unité linéaire EP-II/EPX-II
1
Couvercle
2
Embout palier libre
3
Douille de serrage
4
Circlips
5
Écrou de serrage
6
Roulement rainuré à billes
7
Circlips
8
Broche
9
Douille de glissement
10
Chariots de guidage
11
Tube de guidage
64
18
17
4
1
2
3
12
13
14
15
16
17
18
19
20
21
22
19
11
10
9
8
7
6
5
Couvercle pour écrou de guidage
Écrou de guidage
Écrou de serrage
Anneau de serrage d'emmanchement
Ressort d'ajustage
Embout palier fixe
Autocollant signalétique
Rondelle d'ajustage
Rondelle Nilos
Roulement à billes à contact oblique
Écrou fileté
20
22
21
16
15
14
13
12
L'illustration montre EP-II
