8. Elenchi parti di ricambio / Accessori

8.2 Disegni esplosi

Ricavare gli elenchi di parti con denominazione standardizzata RK dei componenti e della po-
sizione di montaggio nell'asse lineare.
Divergenze tecniche sono possibili e dipendenti dalla dimensione e dall'esecuzione dell'asse linea-
re.

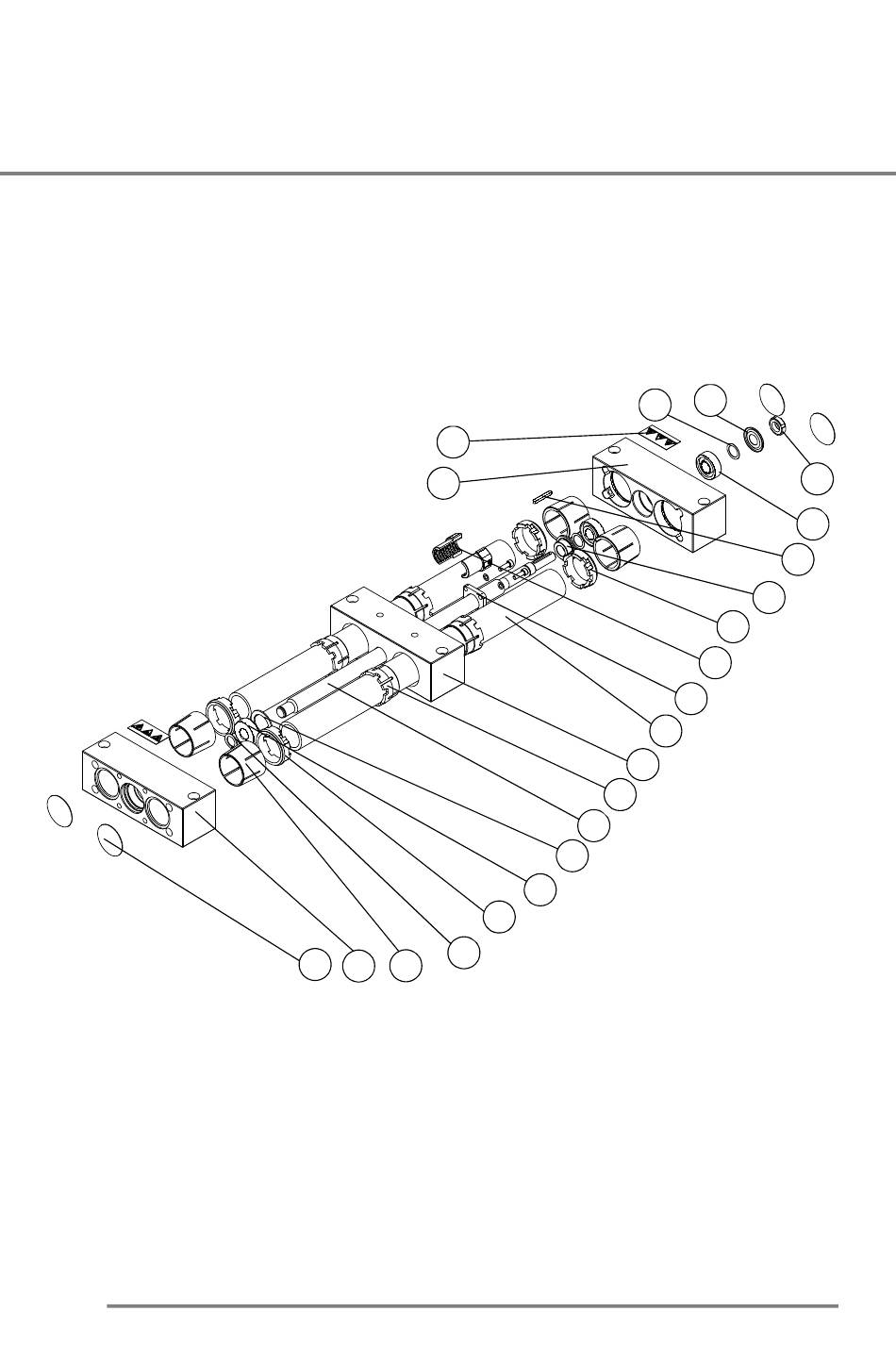

8.2.1 Unità lineare EP-II/EPX-II
1 Coperchio
2 Elemento di fine corsa cuscinetto mobile
3 Bussola di serraggio
4 Anello di fermo
5 Dado di compressione
6 Cuscinetto a sfere a gola profonda
7 Anello di fermo
8 Mandrino
9 Boccola di scorrimento
10 Slitta di guida
11 Guida tubolare
106
18
17
4
1
2 3
12
13
14
15
16
17
18
19
20
21
22
19
11
10
9
8
7
6
5
Coperchio per dado di guida
Dado di guida
Dado di compressione
Anello di regolazione termoretraibile
Linguetta di aggiustamento
Elemento di fine corsa cuscinetto fisso
Targhetta adesiva di segnalazione
Spessore di rasamento
Anello Nilos
Cuscinetto a sfere obliquo
Ghiera
20
22
21
16
15
14
13
12
La figura mostra l'EP-II
