4.6 Câblage dans le compartiment de raccordement 1
ATTENTION
!
Avant le raccordement, il faut veiller à ce qui suit :
‣
Si l' a ppareil doit être installé en zone explosible, il convient de tenir compte des normes
nationales en vigueur et des indications des Conseils de sécurité (XA). Il faut utiliser le
presse-étoupe spécifié.
‣
La tension d' a limentation doit correspondre à celle indiquée sur la plaque signalétique.
‣
L' a ppareil doit être mis hors tension avant d' ê tre raccordé.
‣
Raccordez la ligne d' é quipotentialité à la borne de terre externe du transmetteur et, le cas
échéant, à la borne de terre de l' e nveloppe de refroidissement à eau, avant de raccorder
l' a ppareil ("Compensation de potentiel",  ä 24).
‣
Raccordez le fil de terre à la borne du fil de terre ("Occupation des bornes",  ä 22).
‣
Conformément à IEC/EN 61010, il faut prévoir un sectionneur adéquat pour l' a ppareil.
‣
Les isolations de câble doivent être conformes à la tension d' a limentation et à la catégorie
de surtension.
‣
La résistance thermique du câble de raccordement doit être conforme à la température
ambiante.

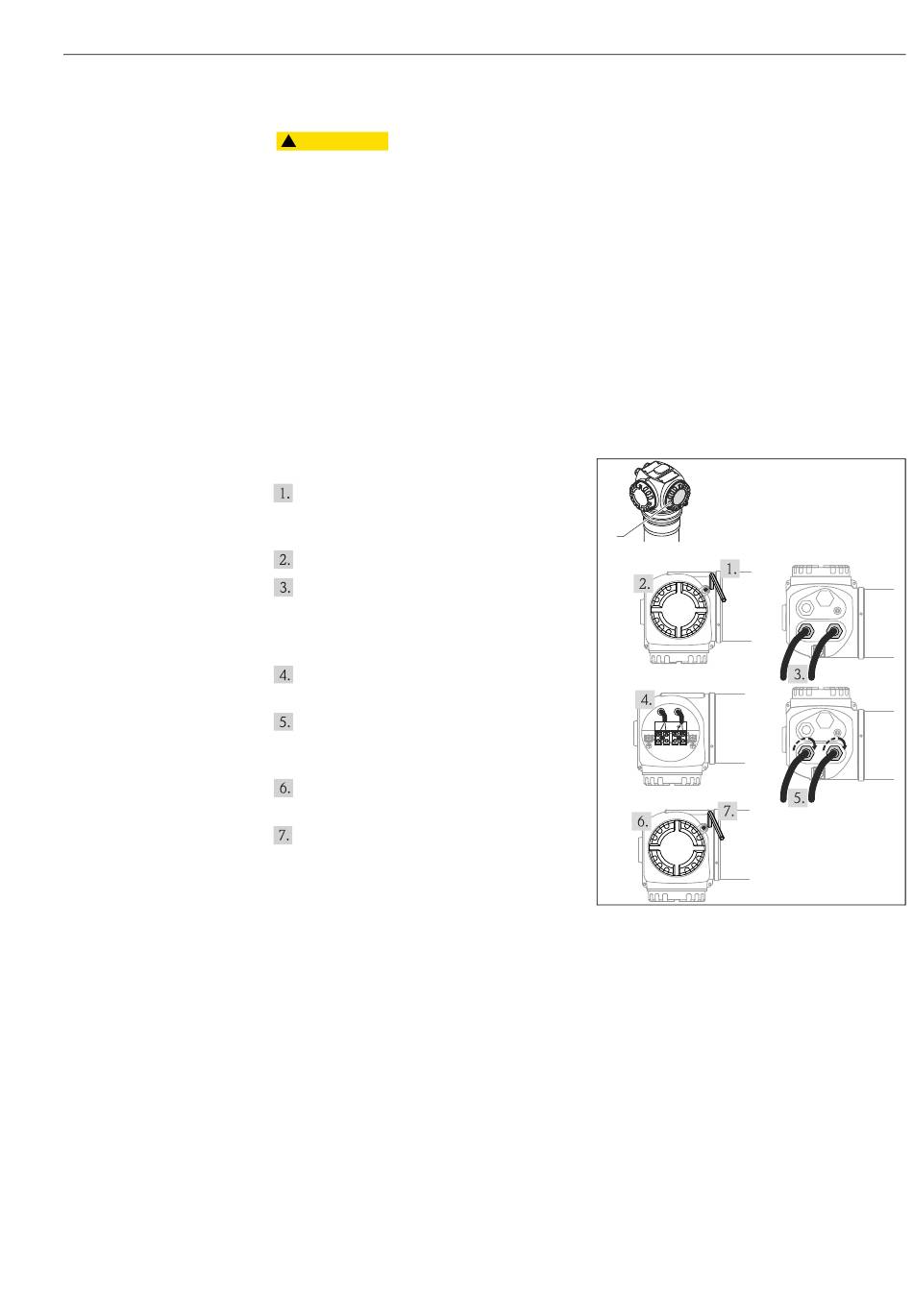

La procédure
A l' a ide d' u ne clé pour vis six pans (3 mm),
dévissez la protection du couvercle du
compartiment de raccordement.
Dévissez le couvercle.
Passez le câble d' a limentation et
éventuellement le câble de signal dans
les presse-étoupe ou les entrées de câble
appropriés.
Effectuez le raccordement
conformément à l' o ccupation des bornes.
Serrez fermement les presse-étoupe ou
entrées de câble, de sorte qu' i ls soient
étanches.
Vissez le couvercle sur le compartiment
de raccordement.
Ajustez la protection du couvercle de
sorte qu' e lle passe par dessus le bord du
couvercle et serrez fermement.
1
L1 N
+ -
L+ L-
Câblage
A0019826
25
