Remplacement du MZLP

1. Mettez l'interrupteur d'alimentation principale sur
OFF (arrêt).
2. Débranchez les connecteurs électriques du flexible
chauffé du MZLP (111 ou 112).
3. Notez l'emplacement de chaque câble, puis
débranchez tous les câbles du MZLP (111 ou 112)
qui doit être remplacé.
4. Retirez les quatre vis (115) maintenant le MZLP
(111 ou 112) au boîtier électrique puis retirez avec
précaution le MZLP du boîtier électrique.
ti25223a

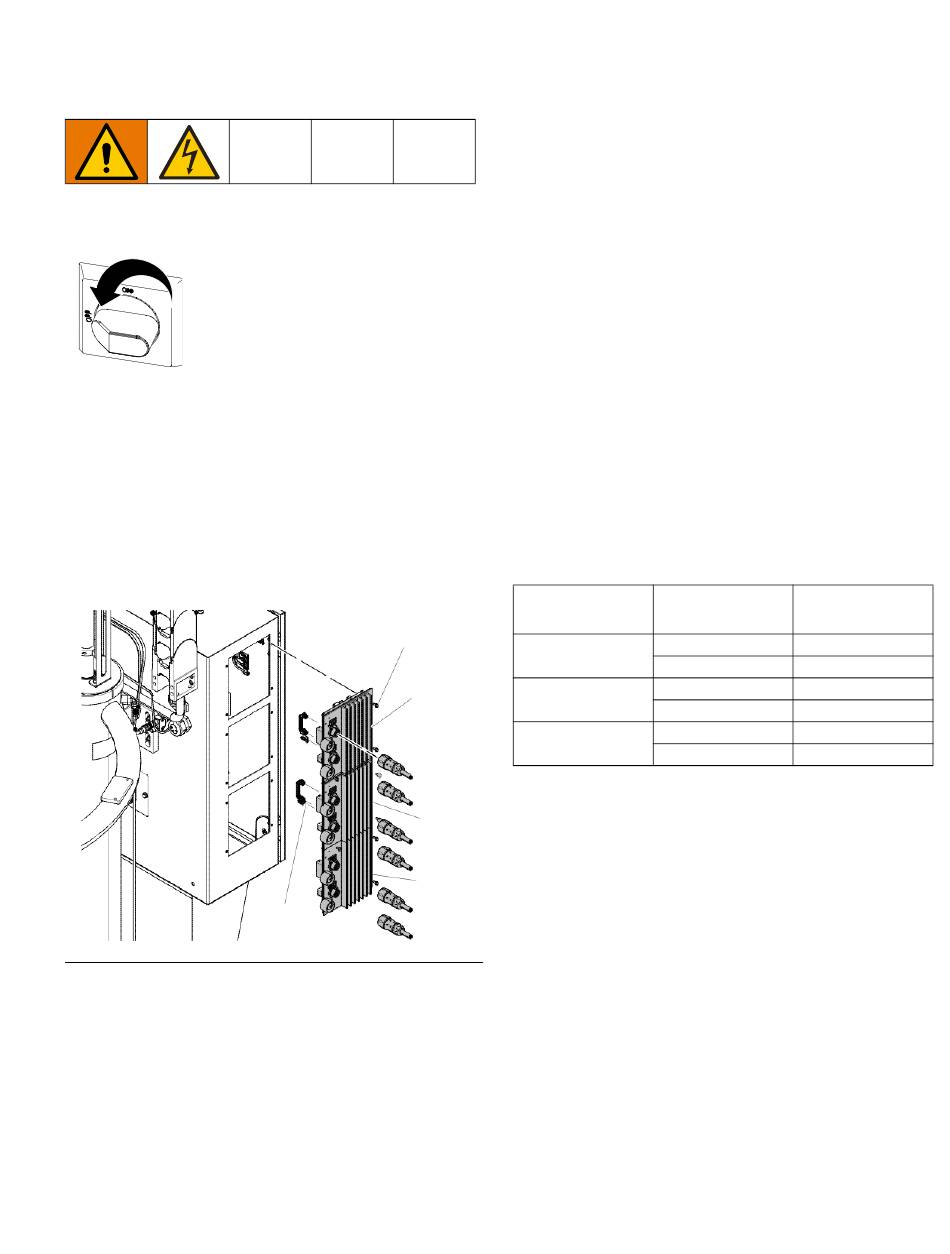

F . 31 : Identification du MZLP
IG
5. Remplacer le MZLP.
a. Pour remplacer le MZLP #1, sortir la carte
mémoire et les entretoises et les réinstaller
dans le nouveau MZLP #1.
b. Pour remplacer les MZLP n°2 ou n°3, sortez le
cavalier (162) du connecteur J5 des MZLP n 2
ou n°3 et réinstallez-le sur le connecteur J5 du
nouveau MZLP.
3A3338T
115
111
112
112
J5
6. Pour remonter le MZLP, réglez l'interrupteur
rotatif du MZLP en fonction de l'emplacement.
Voir Tableau de l'interrupteur rotatif du MZLP.
7. Utilisez les quatre vis (115) pour installer le MZLP
(111 ou 112) sur le boîtier électrique.
8. Reconnectez les câbles au MZLP.
REMARQUE : Ne pas forcer le raccord électrique.
Enfoncer le connecteur avec le moins de force que
possible. Si l'on sent une résistance, arrêter et vérifier si
le connecteur est dans le bon sens.
REMARQUE : S'il n'est pas possible de déterminer
l'emplacement du connecteur, voir Schémas
électriques, page 62.
9. Raccordez les connecteurs électriques du flexible
chauffé au nouveau MZLP.
REMARQUE : Le MZLP peut avoir besoin d'une mise à
jour du logiciel. Voir Mise à jour du logiciel, page 61.
Tableau 10 : Commutateur rotatif MZLP
MZLP Système
N 1 avec carte Primaire
mémoire
Secondaire
n° 2 Primaire
Secondaire
n° 3 Primaire
Secondaire
Réparation
Commutateur
rotatif
1
5
2
6
3
7
