Commandes Datatrak - Graco EcoQuip Fonctionnement, Réparation, Pièces

Légende Légende Légende : : :
A Chariot
B Interrupteur de commande de projection
B2 Buse de projection
Flexible de projection
C
E
RÉSERVOIR
F Goupille de pop-up
G Réservoir d'eau
H Couvercle du réservoir d'eau
J Vanne de décharge du réservoir
K Vanne de ventilation automatique
L Clapet anti-retour de projection
M Vanne à bille du produit abrasif
P Boîtier de commande
Q Arrêt d'urgence
R
Régulateur d'air de projection
S Vanne de dosage du produit abrasif
T Régulateur de pression du réservoir
U Manomètre de pression du réservoir

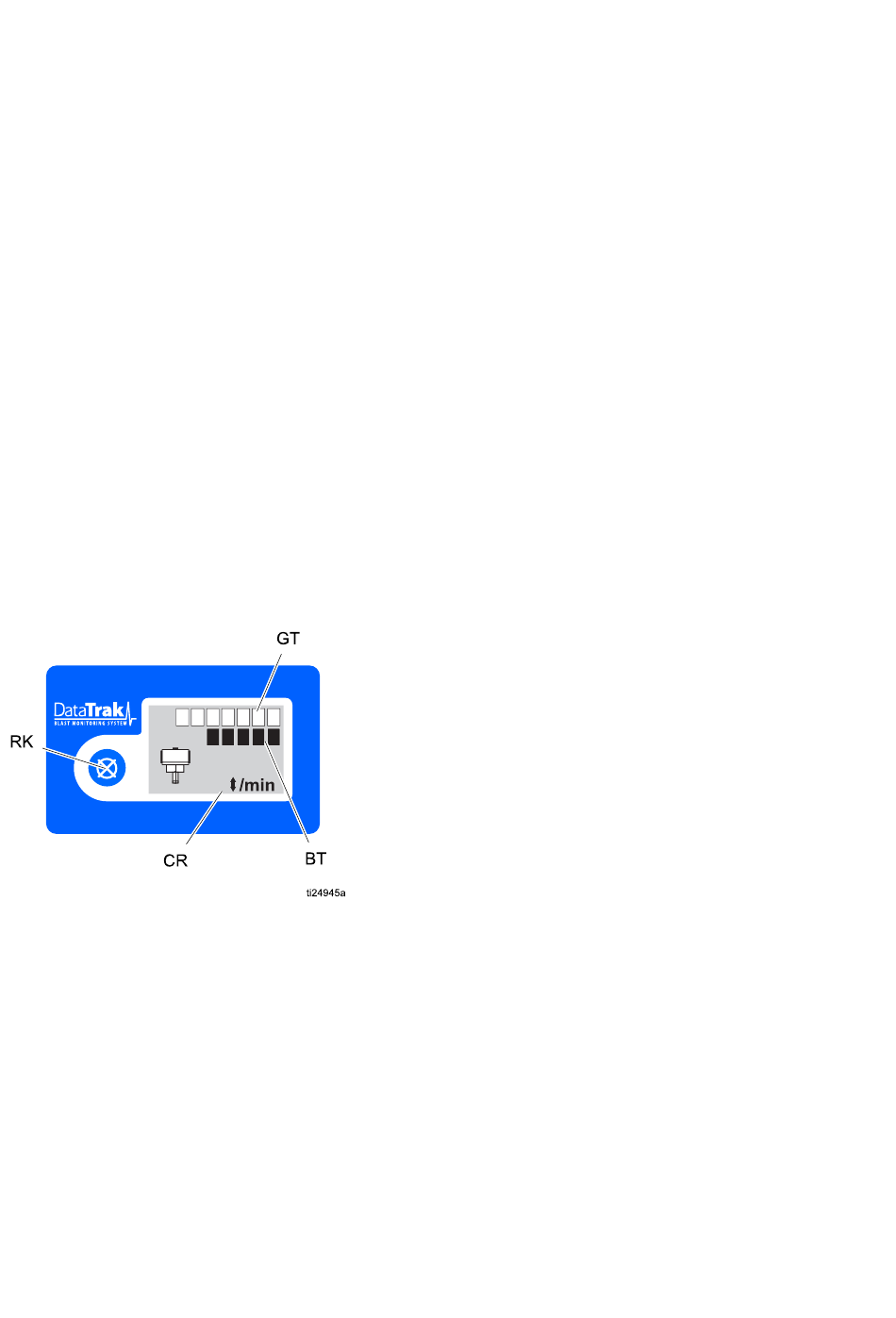

Commandes DataTrak

DataTrak
Commandes Commandes DataTrak
Légende Légende Légende : : :
RK Touche de réinitialisation - Conduit à des
pannes. Appuyez et maintenez pendant
3 secondes pour effacer le totalisateur de
lots.
CR Régime de la pompe
BT Totalisateur de lots
GT Totalisateur général
3A3074E
0 0 0 0 0 8 8
0 0 0 3 8
9
Identification des composants du système
Légende : : : Légende Légende
V Manomètre de pression d'air de projection
W Vanne de sélection
X Vanne à bille de rinçage
Y Raccord de l'alimentation d'air
Z Raccord de projection
ZA Raccord pour les commandes
pneumatiques
ZB
Raccord de commande électrique (pour
les systèmes non homologués ATEX
uniquement)
ZC Manomètre de pression d'air d'alimentation
ZD
DataTrak (consultez la section
Commandes DataTrak, page 9
ZE Rallonge flexible accessoire
ZF Produits abrasifs
ZG Port de remplissage
ZH Fil de terre et collier (Systèmes homologués
ATEX uniquement)
)
9
