Utilisation
6
Utilisation
6.1
Eléments de commande
Affichage LCD pour
la représentation des
valeurs mesurées et
des données de
configuration
4 touches de commande
pour l'étalonnage et la
configuration de
l'appareil
Fig. 6.1

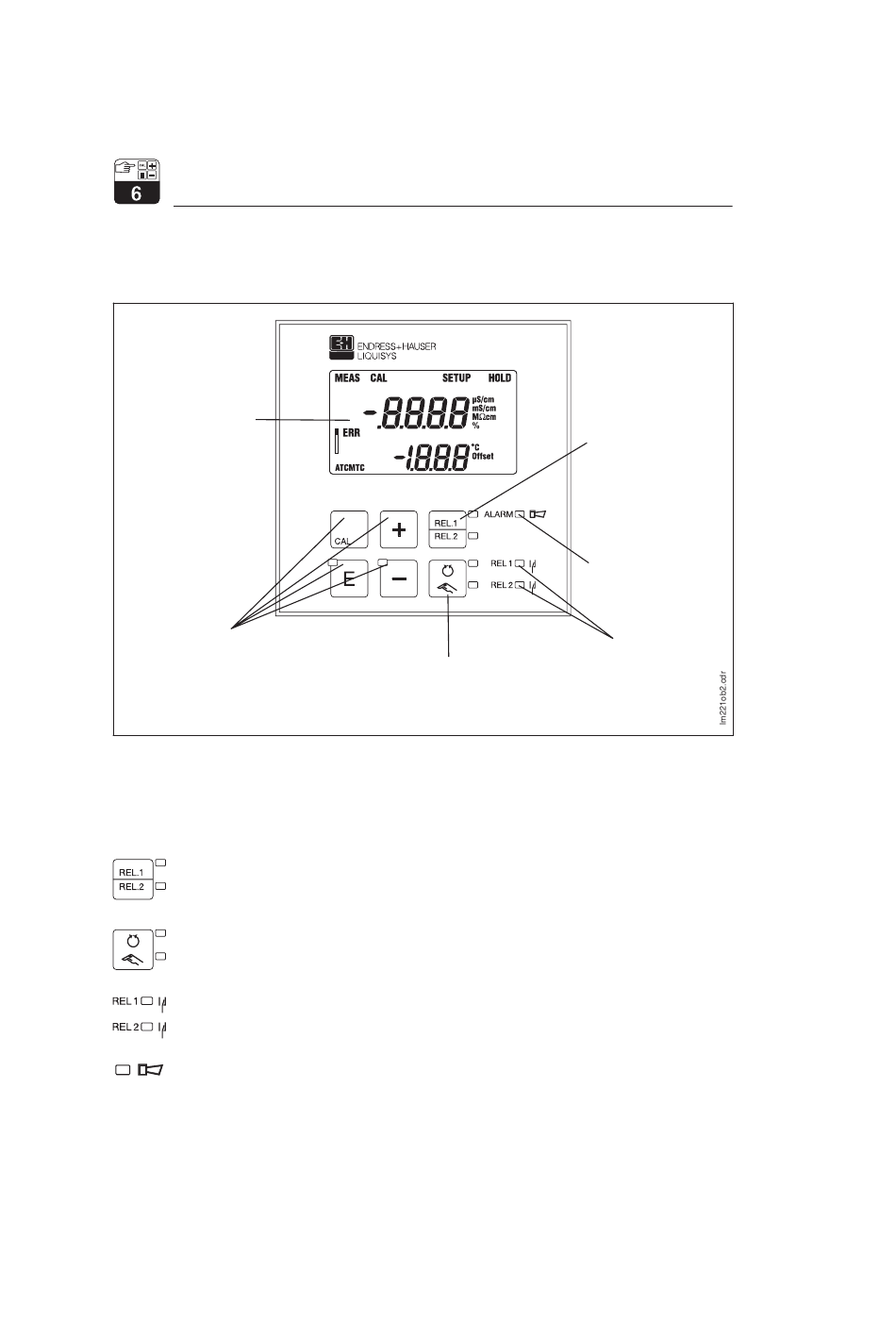

Eléments de commande du transmetteur Liquisys CLM 221
6.2
Eléments d'affichage
DEL
Affichage des relais commandés en mode manuel (DEL rouge).
Affichage du mode de fonctionnement du relais : "auto" (DEL verte) ou "manuel"
(DEL jaune)
Affichage de l'état de fonctionnement des relais 1 et 2.
DEL verte : Valeur mesurée dans les limites admissibles, relais inactif.
DEL rouge : Valeur mesurée en dehors des limites, relais actif.
Affichage alarme en cas de dépassement permanent du seuil, sonde de température
défaillante, saturation du convertisseur AD ou erreur système.
22
Touche de
commutation mode
automatique/manuel
liquisys CLM 221
Touche pour
l'affichage des seuils
et la commutation des
relais en mode manuel
DEL alarme
DEL des relais de
seuil
