Installation
Raccordement des cellules de conductivité
Le raccordement des cellules de conductivité est effectué avec un câble spécial blindé à plu-
sieurs fils du type KMK ou SMK (voir tableau "câbles de mesure spéciaux"). Utiliser le cas
échéant une boîte de jonction VS pour la prolongation du câble de mesure.
Avertissement !
Protéger impérativement le connecteur et les bornes contre l'humidité, sinon des er-
reurs de mesure risquent de se produire.
Câbles de mesure spéciaux pour le raccordement aux cellules de conductivité,
Type de cellules
Cellule de mesure à 2 électrodes, sans sonde de
température Pt 100
Cellule de mesure à 2 électrodes, avec sonde de
température Pt 100

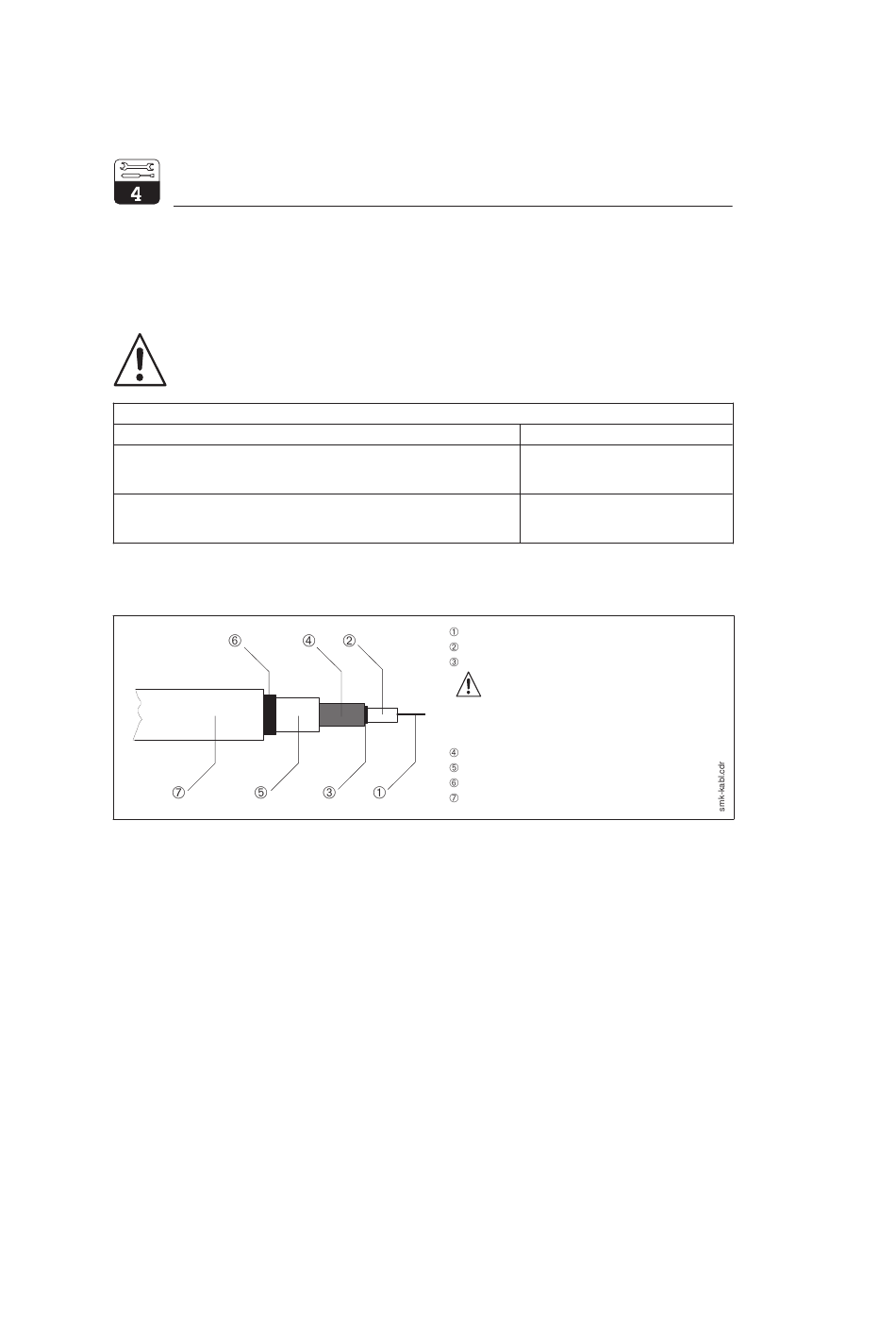

Structure et confection du câble SMK
Fig. 4.7
Construction du câble SMK
14
liquisys CLM 221
Câble (prolongation)
SMK
( + VS + SMK)
KMK
( + VS + KMK)
CYK 7 ( + VS + CYK 7)
Conducteur interne (signal de mesure)
Isolation interne
Couche semi-conductrice noire
Avertissement : retirer impérativement
la couche semi-conduc-
trice noire jusqu'au
blindage interne.
1er blindage (blindage interne)
2ème isolation
2ème blindage (blindage externe)
isolation externe
Endress+Hauser
ou
