10 Indication des états rétrosignalés
Cette fonction du régulateur LH100 vous permet de prendre connaissance de l'état des
entrées sur les modules de rétrosignalisation LR100.
Affichage du menu sélectionné
en dernier lieu.
Sur la ligne inférieure sont affichés à droite de la lettre "b" (signifiant annonce binaire) les états des
8 postes informateurs relatifs à l'adresse de rétrosignalisation sélectionnée. Ici, on peut constater
que les chiffres 1, 3, 4, 6 et 8 sont inscrits, ce qui signifie que les contacts de rétrosignalisation 1, 3,
4, 6 et 8 sont activés.
Si vous voulez vous faire indiquer l'état d'une autre adresse de rétrosignalisation, effacez
l'adresse indiquée avec la touche "Cl" et entrez la nouvelle adresse.
Si vous entrez une adresse de rétrosignalisa-
tion et qu'il n'y a aucun module de rétrosigna-
lisation
raccordé
adresse, l'écran vous montrera le signe "-" à
la suite de l'adresse. En outre, aucune an-
nonce en représentation binaire ne sera affi-
chée.
Le domaine de valeurs autorisées pour l'encodage des adresses de rétrosignalisation va
de 1 à 128. Si vous entrez une valeur plus petite ou plus grande, l'écran affichera l'invita-
tion à entrer une nouvelle adresse de rétrosignalisation.
correspondant
à
cette
45

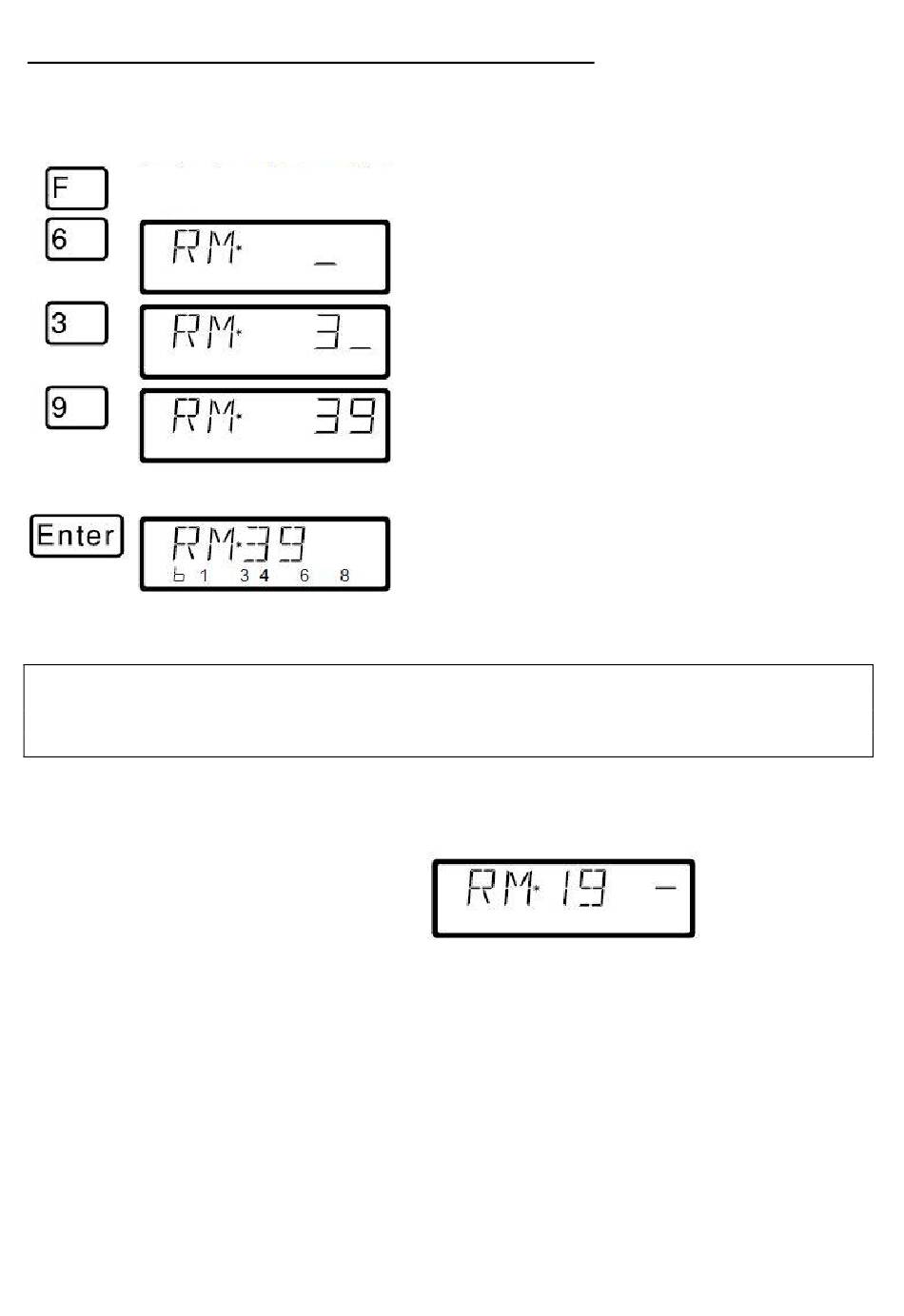

Cette annonce vous invite à introduire l'adresse
de rétrosignalisation.
Supposons que vous désiriez faire apparaître à
l'écran l'état des 8 postes informateurs relatifs à
l'adresse de rétrosignalisation 39.
Une pression sur la touche "Cl" permet de corri-
ger la dernière entrée en cas d'erreur. En pres-
sant la touche "Enter",le régulateur se renseigne
auprès de la centrale sur l'état du poste de rétro-
signalisation et affiche le résultat.
Sur la ligne supérieure apparaît l'information
"RM" suivie de l'adresse de rétrosignalisation.
Les deux lettres "RM" indiquent qu'il s'agit d'une
rétrosignalisation.
