Guide de référence rapide
R E M A R Q U E !
Cette notice est un guide de démarrage
rapide destiné à servir de rappel pour les
installateurs chevronnés. Uponor vous
recommande fortement de lire tout le manuel
d'installation et d'utilisation avant d'installer
le système de régulation.

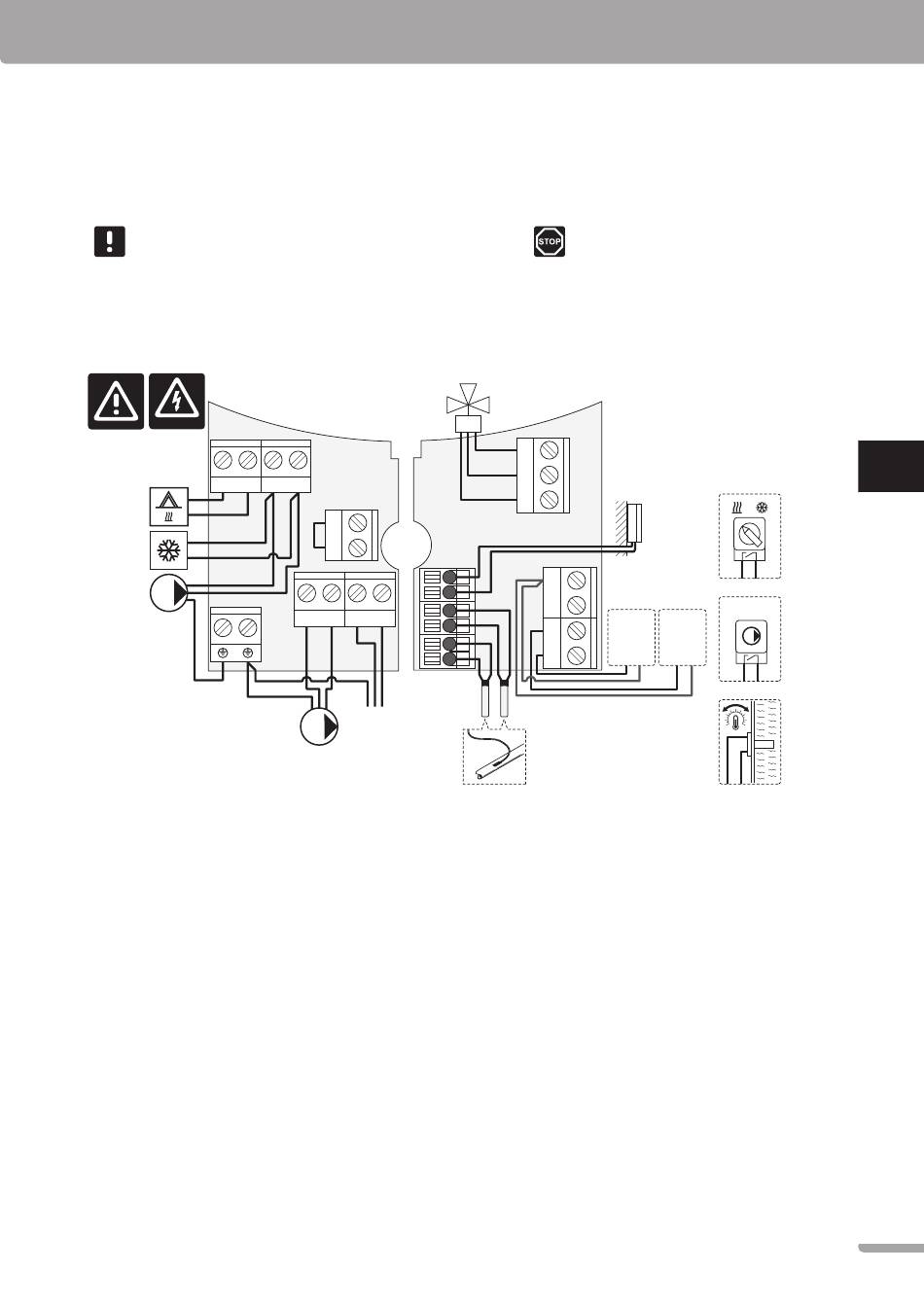

230 V 50 Hz
L N
HEAT
COLD **
PUMP P2 **
*) La sonde de température extérieure peut être raccordée aussi bien à la centrale de régulation qu'à un thermostat (antenne A-155 requise).
**) Connecter COLD ou PUMP P2 (circuit secondaire de chauffage/rafraîchissement) à la borne de raccordement.
***) Sélectionner l'une des entrées (commutateur de chauffage/rafraîchissement, signal de contrôle de la pompe ou thermostat d'immersion) et définir le paramètre 11 -
sélection entrée filaire 1 ou le paramètre 12 - sélection entrée filaire 2, en fonction. L'option chauffage/rafraîchissement ne peut être utilisée que dans des systèmes
sans thermostat sans fil affecté.
****) Raccordement optionnel d'un limiteur de température pourvu d'un couvre-câble en usine. Retirer le couvre-câble si le limiteur de température doit être utilisé avec la
pompe PUMP P1.
*****) Sonde de retour optionnelle. Elle ne peut être utilisée, pour la fonction Boost, que dans des systèmes sans thermostat sans fil affecté.
U P O N O R S M AT R I X M O V E · G U I D E D E R É F É R E N C E R A P I D E
G U I D E D E R É F É R E N C E R A P I D E
ACTUATOR 230 V
L N
CONTACT
Ther ****
N L N L
WATER IN
POWER
230 V AC
50 Hz
PUMP P1
a
vertissement
Les services et installations électriques situés
derrière des capots à 230 V CA doivent être
réalisés sous la supervision d'un électricien
qualifié.
Close
Common
Open
OUTSIDE *
SENSOR
2
4
In2
In1
In1
WATER RETURN *****
!
In1/In2 ***
In1/In2 ***
In2
In1/In2 **
8 9
