Īsā rokasgrāmata
P I E Z Ī M E .
Šī ir īsā darba sākšanas rokasgrāmata, kur
ir apkopoti atgādinājumi pieredzējušiem
uzstādītājiem. Pirms kontroles sistēmas
uzstādīšanas mēs stingri iesakām izlasīt pilno
uzstādīšanas un ekspluatācijas rokasgrāmatu.
230 V 50 Hz
L N
HEAT
COLD **
PUMP P2 **
*) Ārējās temperatūras sensors var tik savienots ar kontroles ierīci vai ar termostatu (nepieciešama antena A-155).
**) Savienojiet DZESĒŠANAS vai SŪKŅA P2 (sekundāro apsildes/dzesēšanas kontūru) ar savienojuma spaili.
***) Izvēlieties vienu no ieejām (apsildes/dzesēšanas slēdža, sūkņa vadības signāla vai iegremdējamā termostata) un attiecīgi iestatiet 11. parametru kā 1. vada ieejas
izvēli un 12. parametru kā 2. vada ieejas izvēli. Apsildes/dzesēšanas iespēju var izmantot tikai sistēmās bez reģistrētiem bezvadu termostatiem.
****) Papildaprīkojumā pieejamā temperatūras ierobežotāja savienojums, kas jau rūpnīcā ir aprīkots ar kabeļa tiltslēgu. Ja temperatūras ierobežotājs tiks izmantots kopā ar
kontūru SŪKNIS P1, noņemiet tiltslēgu.
*****) Papildaprīkojuma atpakaļplūsmas sensors. Var tikt izmantots tikai intensīvās darbības funkcijai sistēmās bez reģistrēta bezvadu termostata.
U P O N O R S M AT R I X M O V E · Ī S Ā I N S T R U K C I J A
Ī S Ā I N S T R U K C I J A

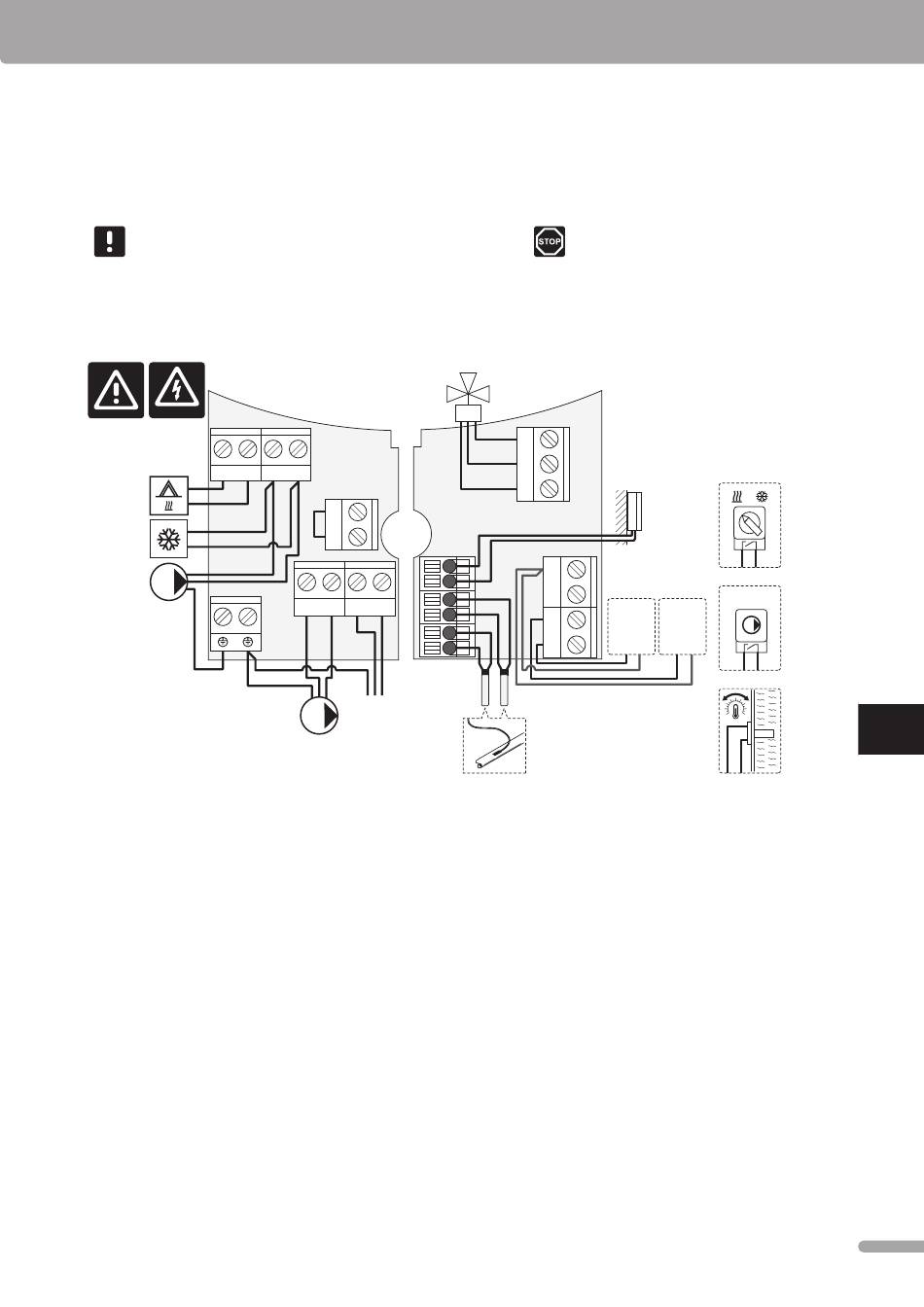

ACTUATOR 230 V
