Hurtigveiledning

M E R K !
Dette er en hurtigveiledning som skal
fungere som en påminnelse for erfarne
montører. Vi anbefaler på det sterkeste at
hele bruksanvisningen for installasjon og bruk
leses før kontrollsystemet installeres.
230 V 50 Hz
L
N
HEAT
COLD **
PUMP P2 **
*)

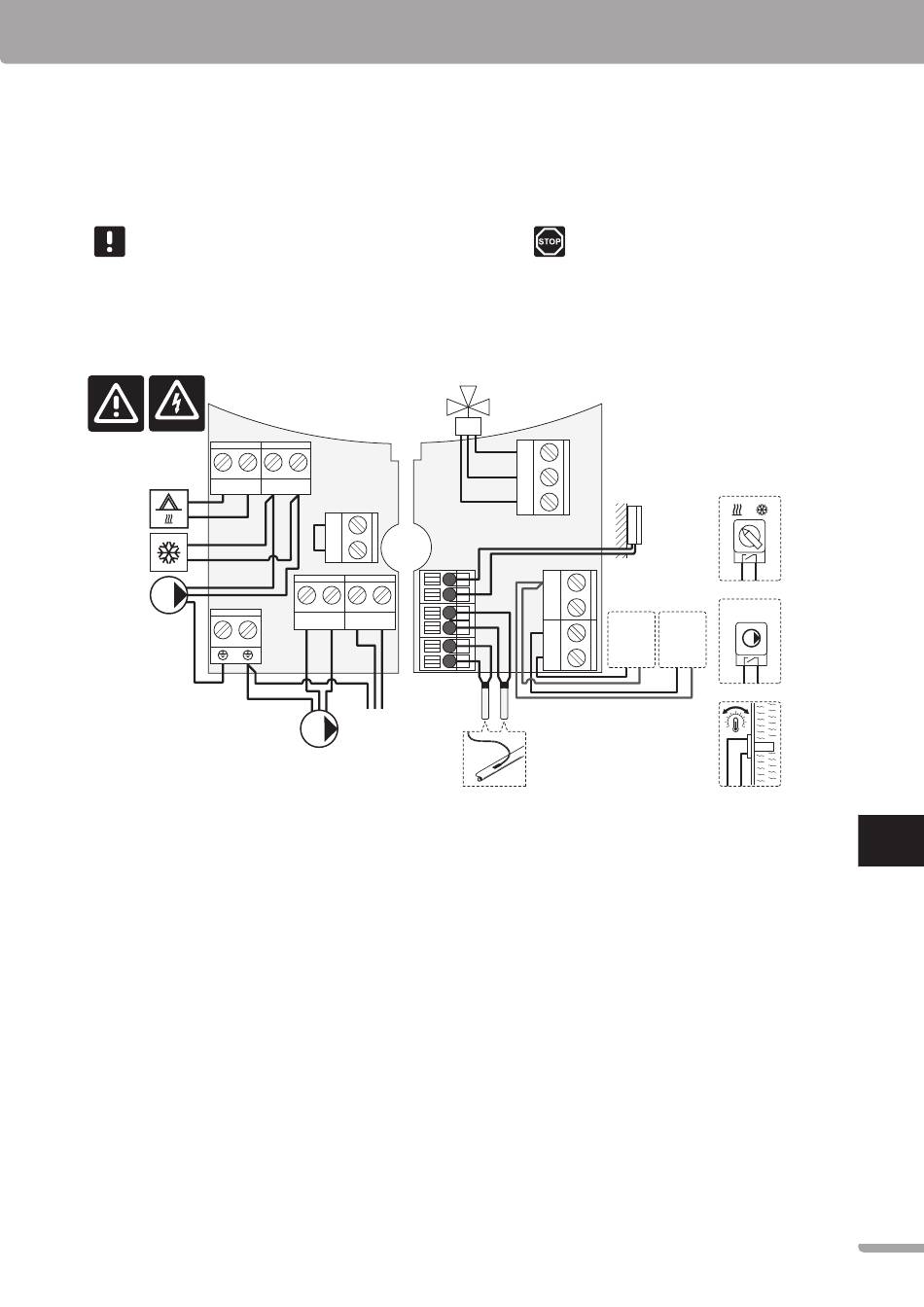

Utetemperaturføleren kan kobles enten til kontrolleren eller til en termostat (krever antenne A-155).
**)
Koble enten COLD (KALD) eller PUMP P2 (PUMPE P2) (sekundær oppvarmings-/kjølekrets) til tilkoblingsterminalen.
***)
Velg en av inngangene (bryter for oppvarming/kjøling, pumpekontrollsignal eller nedsenkingstermostat), og angi parameter 11 – Wired Input 1 – (Kablet inngang 1)
eller parameter 12 – Wired Input 2 (Kablet inngang 2) i henhold til dette. Valget for oppvarming/kjøling kan kun brukes i systemer uten registrert trådløs termostat.
****) Valgfri tilkobling av temperaturbegrenser, montert med kabelbro fra fabrikk. Fjern broen hvis det skal brukes en temperaturbegrenser sammen med PUMP P1 (PUMPE
P1).
*****) Valgfri returføler. Kan kun brukes til boostfunksjon i systemer uten en registrert trådløs termostat.
U P O N O R S M AT R I X M O V E · H U R T I G V E I L E D N I N G
H U R T I G V E I L E D N I N G
ACTUATOR 230 V
L
N
CONTACT
Ther ****
N
L
N
L
WATER IN
POWER
230 V AC
50 Hz
PUMP P1
a
!
dvarsel
Elektrisk installasjon og service av 230 V AC-
anlegg må utføres av elektriker.
Close
Common
Open
OUTSIDE *
SENSOR
2
4
In2
In1
In1
WATER RETURN *****
In1/In2 ***
In1/In2 ***
In2
In1/In2 **
1 7 3
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SI
SK
