Guia Rápido
N O TA !
Este é um guia de início rápido que servirá
de recurso a instaladores experientes.
Recomendamos vivamente a leitura na íntegra
do manual de instalação e funcionamento
antes de instalar o sistema de controlo.

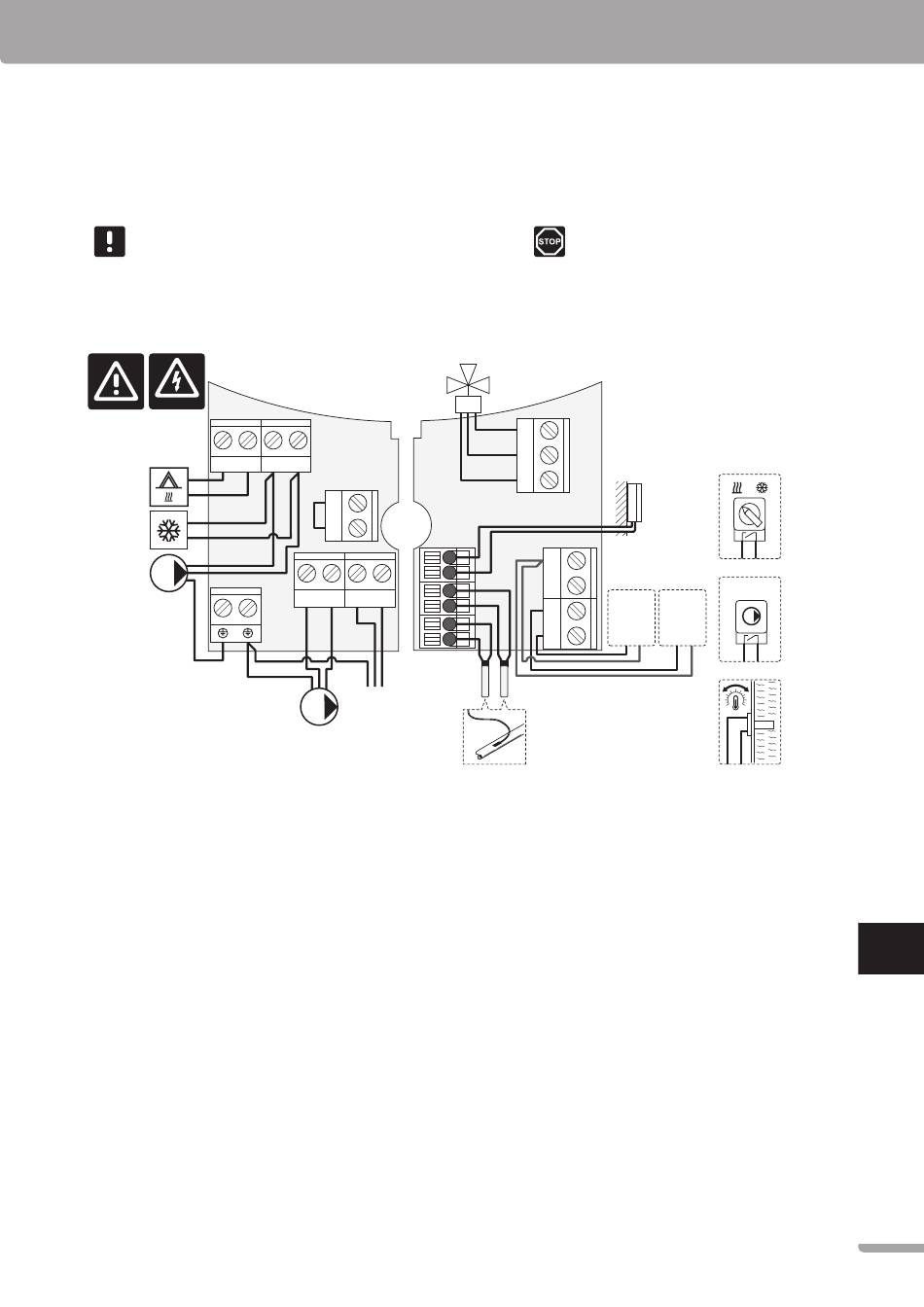

230 V 50 Hz
L N
HEAT
COLD **
PUMP P2 **
*) A sonda de temperatura exterior pode ser ligada ao controlador ou ao termóstato (requer a antena A-155).
**) Ligue COLD ou PUMP P2 (circuito secundário de aquecimento/refrigeração) ao terminal de ligação.
***) Selecione uma das entradas (interruptor de aquecimento/refrigeração, sinal de controlo da bomba ou termóstato de imersão) e defina o parâmetro 11 – Entrada com
fios 1 seleção ou o parâmetro 12 – Entrada com fios 2 Seleção, em conformidade. A opção de aquecimento/refrigeração apenas pode ser utilizada em sistemas sem um
termóstato sem fios registado.
****) Ligação do limitador de temperatura opcional, equipada de fábrica com uma ponte de cabos. Remova a ponte se for utilizar um limitador de temperatura juntamente
com PUMP P1.
*****) Sonda de retorno opcional. Apenas pode ser utilizado para função de impulso em sistemas sem um termóstato sem fios registado.
U P O N O R S M AT R I X M O V E · G U I A R Á P I D O
G U I A R Á P I D O
ACTUATOR 230 V
L N
CONTACT
Ther ****
N L N L
WATER IN
POWER
230 V AC
50 Hz
PUMP P1
a !
viso
A instalação elétrica e a manutenção de
componentes localizados no interior de
coberturas de 230 V CA fechadas têm de ser
executadas sob supervisão de um eletricista
qualificado.
Close
Common
Open
OUTSIDE *
SENSOR
2
4
In2
In1
In1
WATER RETURN *****
In1/In2 ***
In1/In2 ***
In2
In1/In2 **
1 9 7
