Pikaopas

H U O M A U T U S !
Tämä pikaopas on tarkoitettu kokeneiden
asentajien muistin tueksi. Suosittelemme
koko asennus- ja käyttöoppaan lukemista
ennen säätöjärjestelmän asennusta.

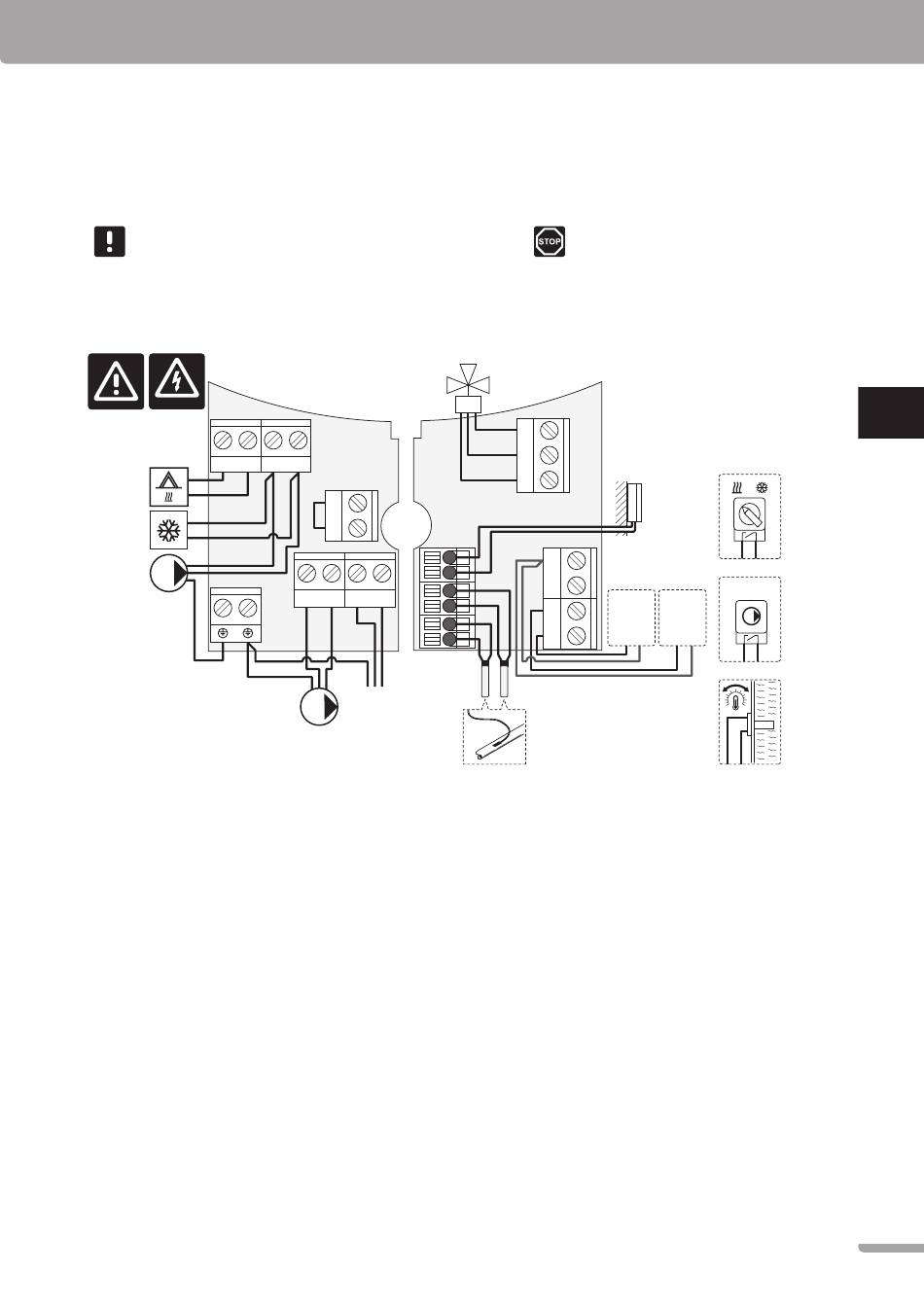

230 V 50 Hz
L N
HEAT
COLD **
PUMP P2 **
*) Ulkolämpötila-anturi voidaan kytkeä joko keskusyksikköön tai termostaattiin (tarvitaan antenni A-155).
**) Kytke liittimeen joko KYLMÄ tai PUMPPU P2 (toissijainen lämmitys-/jäähdytyspiiri).
***) Valitse tuloliitäntä (lämmitys/viilennys-vaihtokytkentä, pumpun ohjaussignaali tai upotettava termostaatti) ja valitse vastaavasti asetukseksi joko 11 – Langallisen tulon
1 valinta tai 12 – Langallisen tulon 2 valinta. Lämmitys/jäähdytys-toimintoa voi käyttää vain järjestelmissä, joissa ei ole rekisteröityä langatonta termostaattia.
****) Mahdollisen lämpötilanrajoittimen kytkentä; tehtaalla liitäntään on asennettu kaapelisilta. Ota silta pois, jos lämpötilanrajoitinta käytetään PUMPUN P1 kanssa.
*****) Valinnainen paluuvesianturi. Voidaan käyttää lämmityksen tehostamiseen vain järjestelmissä, joissa ei ole rekisteröityä langatonta termostaattia.
U P O N O R S M AT R I X M O V E · P I K A O PA S
P I K A O PA S
ACTUATOR 230 V
L N
CONTACT
Ther ****
N L N L
WATER IN
POWER
230 V AC
50 Hz
PUMP P1
v !
aara
Suljettujen 230 V AC -suojakoteloiden
takana olevien komponenttien asennus- ja
huoltotöitä saa tehdä vain valtuutettu
sähköasentaja.
Close
Common
Open
OUTSIDE *
SENSOR
2
4
In2
In1
In1
WATER RETURN *****
In1/In2 ***
In1/In2 ***
In2
In1/In2 **
7 7
