BROOM HEIGHT ADJUSTMENT
The working height of the broom is adjustable to compensate for bristle wear.
Before adjusting the broom, always check the length of the broom bristles.
Replace the broom if the bristle length is 1-3/4 inch (4.4 cm) or less.
To Adjust the Broom Height...
1
Drive the machine to an area with a level, dry fl oor and apply the
Parking Brake (47).
2
With the engine running and the Brushes/Broom On-Off Lever (28)
ON, put the Broom Raise-Lower Lever (32) in the SWEEP position
(middle notch). Do not move the machine. Let the broom run for 1
minute. This allows the broom to polish a strip on the fl oor.
3
After 1 minute, raise the broom and release the Parking Brake. Move
the machine out of the way, so that the polished strip is visible.
4
The width of the strip should be 1-1/2 inches (3.8 cm).
If the strip is too narrow (or too wide), open the lower access door
on the left side of the machine, loosen the Locknut and adjust the
Turnbuckle. The Turnbuckle controls the working height of the
sweep ing broom. Lower the broom if the strip is too narrow. Raise
the broom if the strip is too wide. Then tighten the Locknut.
41 - FORM NO. 041357 / HYDRO-RETRIEVER 5015G/P

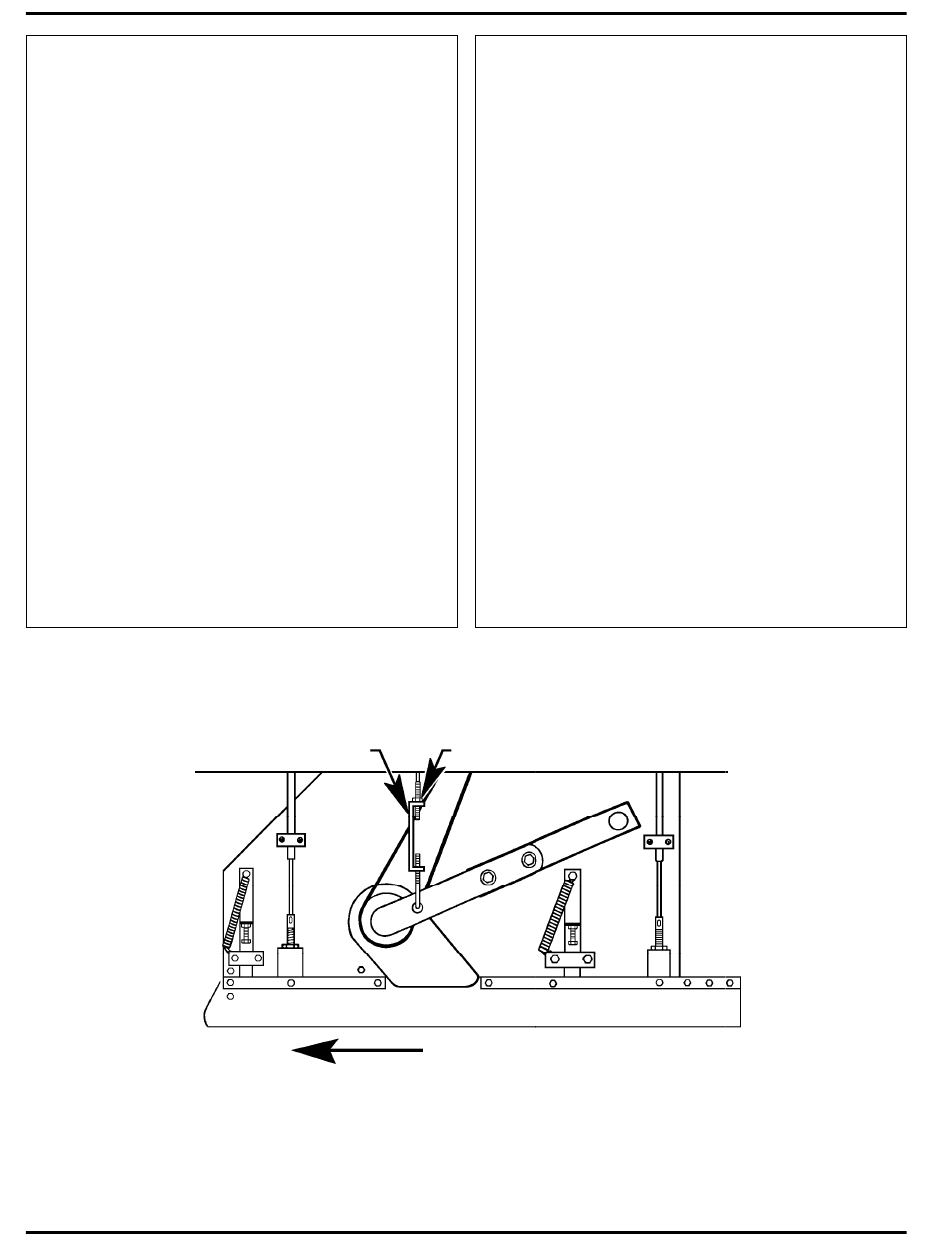

Turnbuckle
Spannschraube
JUSTIERUNG DER KEHRHÖHE
Die Arbeitshöhe des Besens ist je nach Abnutzung der Borsten zu justieren.
Vor jeder Justierung des Besens ist die Länge der Borsten zu überprüfen.
Erneuern Sie den Besen, wenn die Länge der Borsten 4,4 cm oder weniger
beträgt.
Justieren der Kehrhöhe...
1
Fahren Sie die Maschine an einen Ort mit ebenem, trockenem Boden
und ziehen Sie die Handbremse (47).
2
Bei laufender Maschine und mit dem Ein/Aus-Hebel für die Bürsten/
den Besen (28) auf "Ein" (ON) wird der Hebel zum Heben und Sen-
ken des Besens (32) in die Kehr-Position (SWEEP - mittlere Kerbe)
gebracht. Die Maschine nicht bewegen. Lassen Sie den Besen eine
Minute lang laufen. Auf diese Weise wird der Besen einen Streifen
des Bodens polieren.
3
Nach einer Minute heben Sie den Besen und lösen die Handbremse.
Fahren Sie die Maschine beiseite, damit der polierte Streifen sichtbar
wird.
4
Die Breite des Streifens sollte 3,8 cm betragen.
Wenn der Streifen zu schmal (oder zu breit) ist, öffnen Sie die
untere Wartungsluke an der linken Seite der Maschine, lösen die
Kontermutter und justieren die Spannschraube. Die Spannschraube
bestimmt die Arbeitshöhe des Besens. Senken Sie den Besen, wenn
der Streifen zu schmal ist. Heben Sie den Besen, wenn der Streifen
zu breit ist. Danach ziehen Sie die Kontermutter an.
Locknut
Kontermutter
FRONT
NACH VORN
