Ryobi RRT200 Manuel D'utilisation page 41

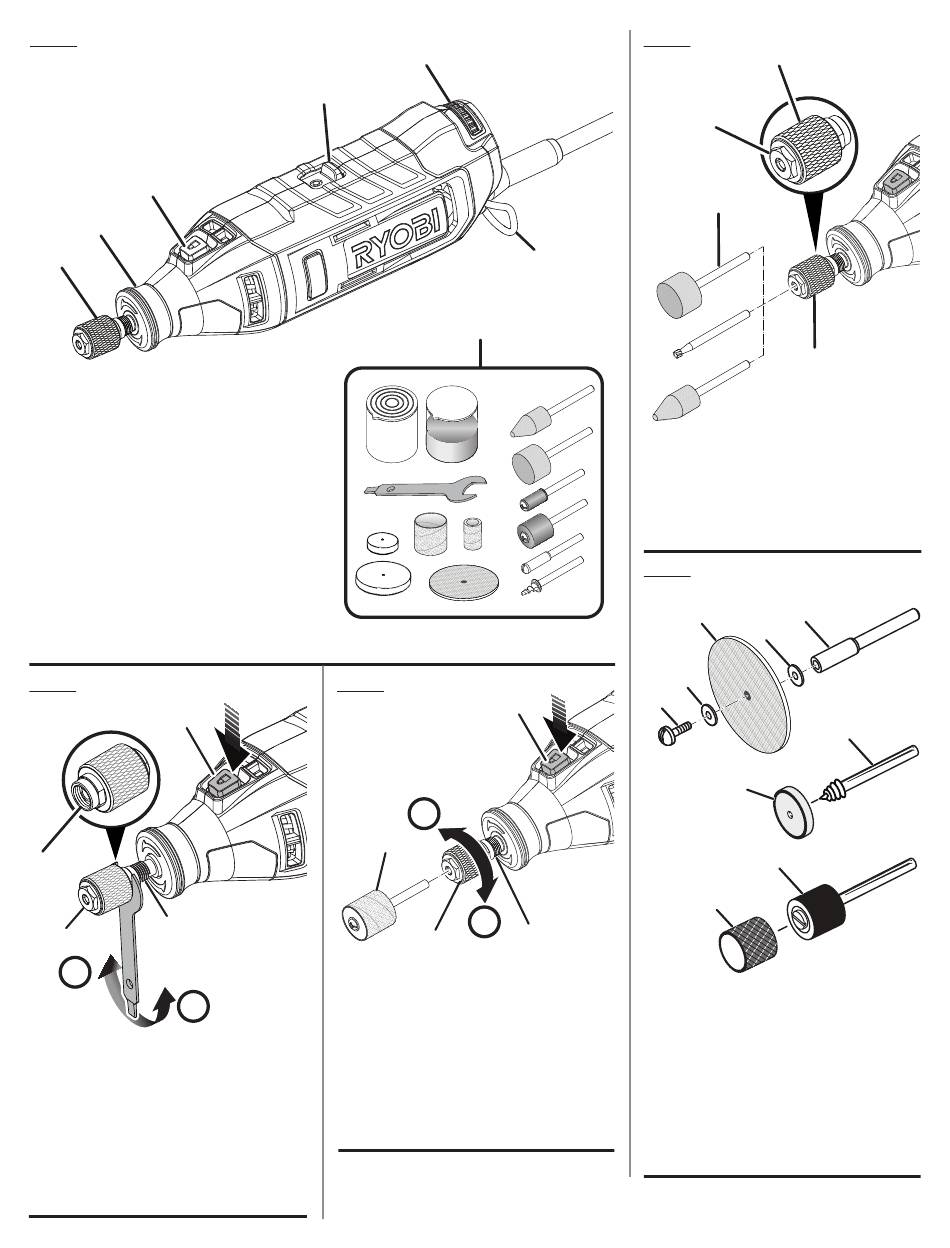

Fig. 1
B
G
A
A - Quick-change collet (douille à changement
rapide, portaherramientas de cambio rápido)
B - Spindle lock (bouton de verrouillage de la
broche, seguro del husillo)
C - Speed control dial (cadran de contrôle de
vitesse, selector de control de velocidad)
D - On/off (I/O) switch
marche / arrêt (I/O),
enc./apag. [I/O])
E - Tool hanger (support pour outil, perchero
para herramientas)
F - Accessories (assortment
[accessoires (l'assortiment peut varier),
accesorios (la selección puede variar)]
G - Collar (collier, collar)
Fig. 2
A
D
C
B
F
E
A - Spindle lock (bouton de verrouillage de la
broche, seguro del husillo)
B - Quick-change collet (douille à changement
rapide, portaherramientas de cambio rápido)
C - Shaft (arbre, eje)
D - Threaded end (extrémité filetée, extremo a
rosca)
E - Loosen (desserrer, aflojar)
F - Tighten (serrer, apretar)
D
(interrupteur
interruptor
may vary)
Fig. 3
A
A - Accessory (accessoire, accesorio)
B - Quick-change collet (douille à changement
rapide, portaherramientas de cambio rápido)
C - Shaft (arbre, eje)
D - Spindle lock (bouton de verrouillage de la
broche, seguro del husillo)
E - To unlock
desbloquear)
F - To lock (pour verrouiller, para asegurar)
C
E
F
D
E
F
C
B
(pour déverrouillage, para
15
Fig. 4
C
D
B
A
A - Quick-change collet (collet à changement
rapide, portaherramientas de cambio rápido)
B - Accessory (accessoire, accesorio)
C - Sleeve (manchon, casquillo)
D - Hexed end (extrémité hexagonale, extremo
hexagonal)
Fig. 5
D
B
C
C
A
B
G
F
A - Screw (vis, tornillo)
B - Accessory (accessoire, accesorio)
C - Washer (rondelle, arandela)
D - Standard mandrel (mandrin
mandril estándar)
E - Screw mandrel (mandrin à vis, mandril
roscado)
F - Sanding drum (tambour de ponçage, tamore
de lijado)
G - Drum mandrel (mandrin à tambour, mandril
de tambor)
E
standard,
