Montage - Tenneker TC-Dark Moon Table Manuel De L'utilisateur

Montage

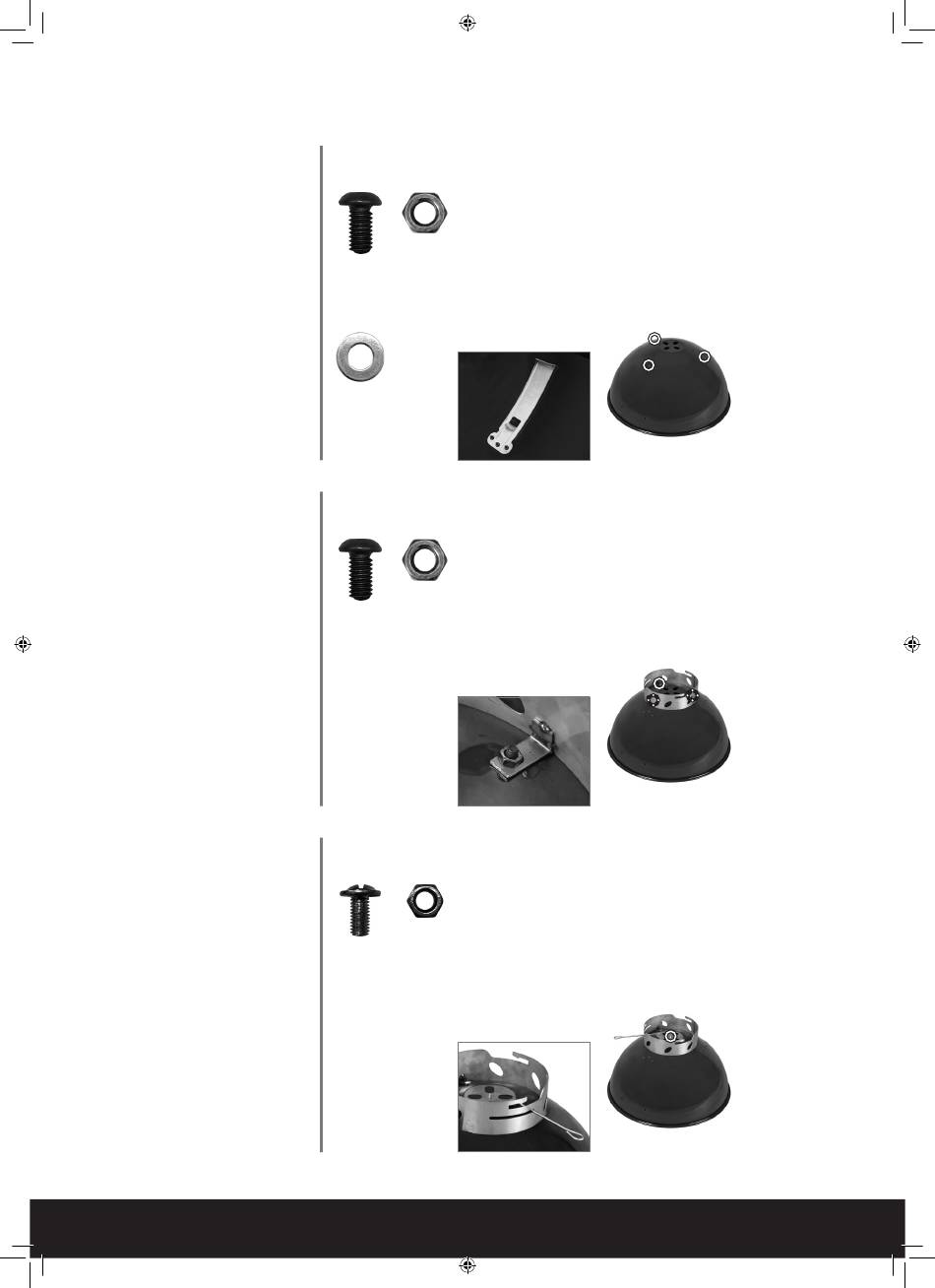

Vuurbak 1x
Roosterhouder 3x
Schroef M6x12 9x
Ring 9x
Moer M6 9x
Bevestig de 3 roosterhouders aan
de binnenkant van de vuurbak met
9 M6x12 schroeven, 9 ringen en
9 M6 bouten.
Asladebeugel 1x
Schroef M6x12 3x
Moer M6 3x
Bevestig de asladebeugel aan de
vuurbak met 3 M6x12 schroeven en
3 M6 bouten.
De montage van de asladebeugel
worden asymmetrisch gepositio-
neerd, zodat deze slechts in één
positie kan worden bevestigd.
Ventilatiehendel 1x
Schroef M5x12 1x
Moer M5 1x
Schuif het handvat van de ventilatie-
hendel door de sleuf in de aslade-
Bevestig de ventilatiehendel aan de
vuurbak met 1 M5x12 schroef en
1 M5 bout.
De montage van de vuurbak is nu
voltooid, plaats deze terzijde.
58 | NEDERLANDS
1
9x 9x
M6x12 Moer
9x
Ring
2
3x 3x
M6x12 Moer
3
1x 1x
M5x12 Moer
beugel.
