3.2
Fonctionnement de l'installation

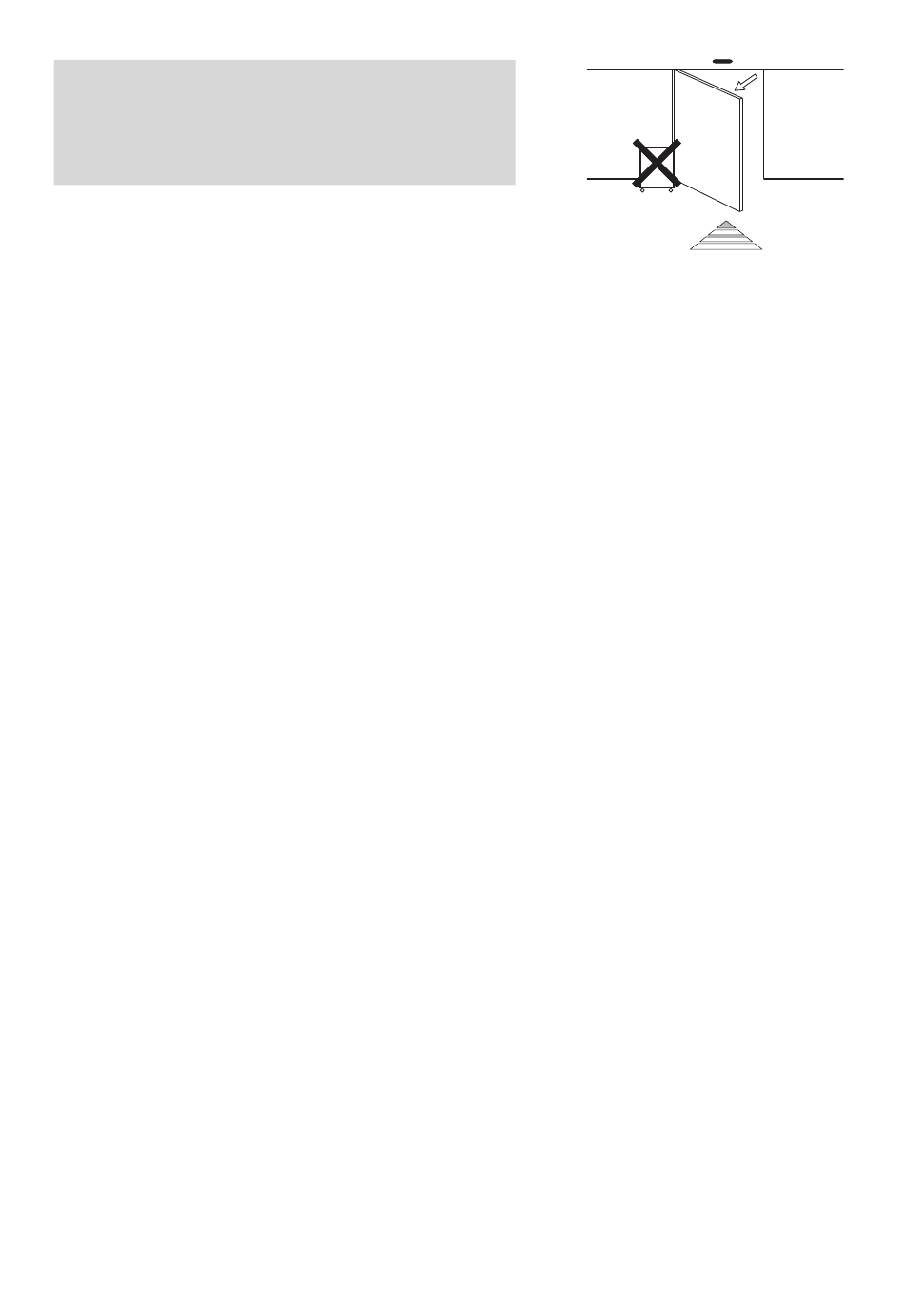

L'exploitant de l'installation est responsable de l'ac-
cessibilité de la porte battante automatique à tout
moment. Il faut garantir en particulier, que la zone de
déplacement des vantaux de portes ne soit pas blo-
quée par des objets.
Fonctionnement automatique de la porte avec des détecteurs
En fonctionnement automatique (mode d'opération AUTOMAT), la porte s'ouvre automatiquement des
deux côtés par des détecteurs à l'approche d'une personne.
Un interrupteur à clé u ou un lecteur de cartes u permet habituellement l'accès de l'extérieur en mode
d'opération SORTIE ou HORS. La porte se déverrouille, s'ouvre et se ferme à nouveau dès que les
détecteurs ne sont plus activés après un temps d'ouverture réglé séparément.
Les détecteurs pour l'ouverture de la porte et le maintien ouvert sont placés et réglés de sorte que la
porte s'ouvre à temps et qu'elle reste ouverte, tant qu'une personne se trouve dans la zone de dépla-
cement des vantaux de portes. Ce n'est qu'après un temps de présence d'environ > 1 min. que la porte
peut tout de même se fermer.
La vitesse de fermeture réduite réglée par le monteur, qui est adaptée au poids de la porte, combinée
avec une force de < 150 N, empêche un choc trop puissant d'un vantail battant sur une personne.
L'obstacle est de plus détecté par la commande et une inversion automatique de la porte est activée.
En fonction de la conception de l'installation pour portes (distances, vitesses, forces exercées par la
porte) des détecteurs de sécurité sont nécessaires. Lorsqu'une personne se trouve dans la zone de
danger, le vantail de porte s'arrête ou ralentit son mouvement (en fonction des réglages lors de la mise
en service).
Fonctionnement semi-automatique avec «Push & Go»
A la place du déclenchement d'ouverture par les détecteurs, le vantail de porte peut être ouvert manuel-
lement. Dès la détection du mouvement par la commande, l'entraînement ouvre la porte automatique-
ment complètement et la referme ensuite à nouveau.
Commande des déplacements
Le passage peut être bloqué au choix dans une direction (mode d'opération SORTIE) ou entièrement
(mode d'opération HORS).
Pour l'utilisation en cas d'affluence de personnes ou par des personnes fragiles, la porte peut être
commutée en mode de service AUTOMAT 2 avec une durée d'ouverture plus longue.
Surveillance automatique du système
La commande surveille les détecteurs de sécurité par des tests actifs par cycles. De plus, la commande
effectue constamment des tests de systèmes internes. En cas de panne d'une pièce importante pour
la sécurité, l'installation passe automatiquement dans un état de sécurité. Le numéro de dérangement
est affiché par le panneau de contrôle. Vous trouverez des informations plus détaillées au chapitre 5
« Procédure en cas de dérangements ».
Serrure électrique u
L'installation peut être verrouillée en position fermée par la serrure électrique.
