4.2 SCHÉMA ET DESCRIPTION DES CONNEXIONS

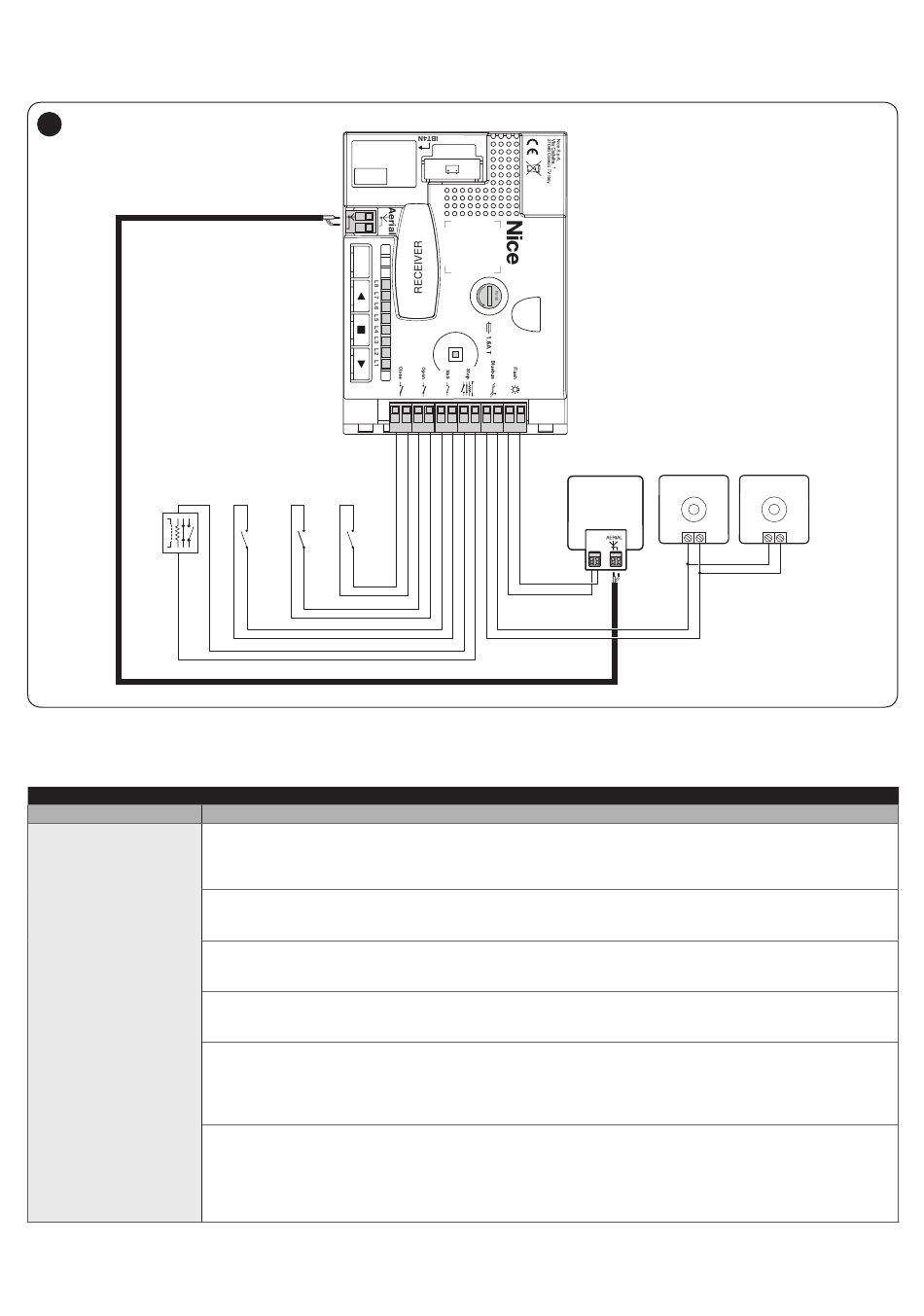

4.2.1 Schéma des connexions
14
NO
NC
8K2
OSE

4.2.2 Description des connexions

BRANCHEMENTS ÉLECTRIQUES
Bornes
FLASH
Note 1 Seuls des dispositifs contenant l'électro-aimant peuvent être connectés.
NO NO NO
Description
Cette sortie est programmable (voir le paragraphe « PROGRAMMATION ») pour raccorder l'un des appareils
suivants : Clignotant, Sortie « voyant porte ouverte », Ventouse [note 1], Verrou électrique [note 1],
Serrure électrique [note 1].
Si elle est programmée comme « clignotant » sur la sortie « FLASH », il est possible de connecter un clignotant
de type « LUCYB » ou similaire avec une seule lampe 12V maximale 21W de type auto. Pendant la manœuvre,
la lampe clignote en restant 0,5 s allumée puis 0,5 s éteinte.
Si la sortie « témoin porte ouverte » est programmée sur la sortie « FLASH », il est possible de raccorder une
lampe témoin 24V maxi. 5W pour la signalisation d'une porte ouverte. Elle peut être programmée aussi pour
d'autres fonctions (voir le chapitre « PROGRAMMATION »).
Si elle est programmée comme « ventouse » sur la sortie « FLASH », il est possible de brancher une ventouse
de 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques). Quand la porte est fermée, la
ventouse s'active et verrouille la porte. Pendant la manœuvre d'ouverture ou fermeture, elle est désactivée.
Si elle est programmée comme « verrou électrique » sur la sortie « FLASH », il est possible de brancher un
verrou électrique 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques).
Pendant la manœuvre d'ouverture, le verrou électrique est activé et reste actif pour libérer la porte de garage et
exécuter la manœuvre.
À la fin de la manœuvre de fermeture, s'assurer que le verrou électrique se réenclenche mécaniquement.
Si elle est programmée comme « verrou électrique » sur la sortie « FLASH », il est possible de brancher un
verrou électrique 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques).
Pendant la manœuvre d'ouverture, le verrou électrique est activé pendant un bref moment pour libérer la porte
de garage et exécuter la manœuvre. À la fin de la manœuvre de fermeture, s'assurer que le verrou électrique se
réenclenche mécaniquement.
FUSE
LED
Close Open Sbs Stop Bluebus Flash
TX
FLASH
Bluebus Bluebus
AERIAL
RX
Tableau 5
FRANÇAIS – 9
