Silometer FMC 671 Z/676 Z
4.2 Etalonnage vide/plein pour mesure de niveau
L'étalonnage vide et plein demande l'entrée de deux paramètres
• Etalonnage vide en V0H1,
• Etalonnage plein en V0H2.
Si les valeurs sont entrées en % :
• La valeur mesurée est affichée en % de la plage de mesure dans
la case V0H0
• Le signal 0/4...20 mA se rapporte à la gamme 0 .. 100 %.
• Le relais à seuil 1 commute lorsque le niveau atteint 90% (sécurité maximum).
• Les paramètres »Offset« et »sensibilité« sont calculés puis mémorisés en
V3H1 et V3H2.
Les sorties analogiques et les relais à seuils doivent être programmés avec les
mêmes unités techniques que celles utilisées pour l'étalonnage, voir chapitres 6 et 7.
Sonde capacitive
Pas
Matrice
Entrée
1
V0H1
ex. 10%
2
-
»E«
3
V0H2
ex. 95%
4
-
»E«
5
V0H0
Remarque!
• L'étalonnage peut être effectué dans l'ordre inverse!
• Dans le cas des produits en vrac, seule la longueur recouverte est mesurée: tenir
compte du cône de remplissage ou du cône de vidange en entrant les valeurs
appropriées.
• Avec le Deltapilot (liquides), il est également possible de faire un étalonnage "sec",
voir chapitre 8, section 8.1.
• Le cas échéant, il est possible de faire une linéarisation, voir chapitre 5.
"plein"
par ex. 95 % ou 5 m
"vide"
V0H1
par ex. 10 % ou 0,5 m
Signification
Remplir la cuve jusqu'au recouvrement de la sonde (0...40%),
Entrer la valeur de niveau instantanée
Valider l'entrée
Remplir le réservoir au maximum (60...100%),
Entrer la valeur de niveau instantanée
Valider l'entrée
La valeur mesurée est affichée dans l'unité programmée.
Chapitre 4 : Etalonnage et réglages de base
Sonde capacitive
V0H2
Après l'étalonnage
vide/plein

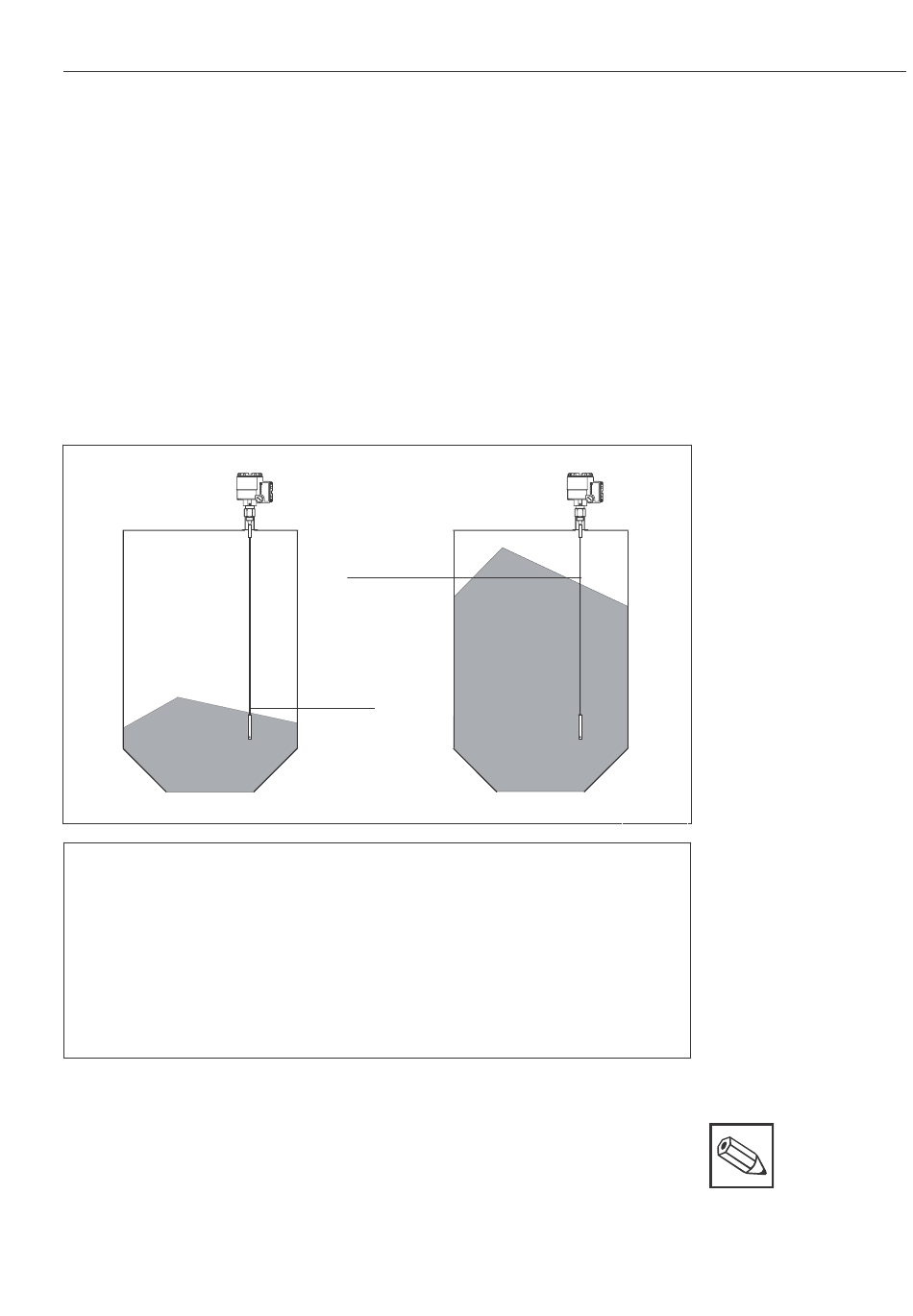

Fig. 4.1 :
Paramétrages nécessaires à
l'étalonnage du Silometer
FMC 671 Z/676 Z, par ex.
pour la mesure de niveau sur
solides en vrac
Les cônes de vidange ou de
remplissage sont pris en
compte au moment de
l'étalonnage.
BA063D27
Procédure
23
