Montage
3.4.3 Sonde rétractable (CPA475 ou CPA450)
La sonde est conçue pour le montage sur cuve ou conduite. Il faut pour cela des piquages adaptés.
Montez la sonde à un endroit où le flux est constant. Le diamètre du tube doit être d'au minimum DN 80.
1

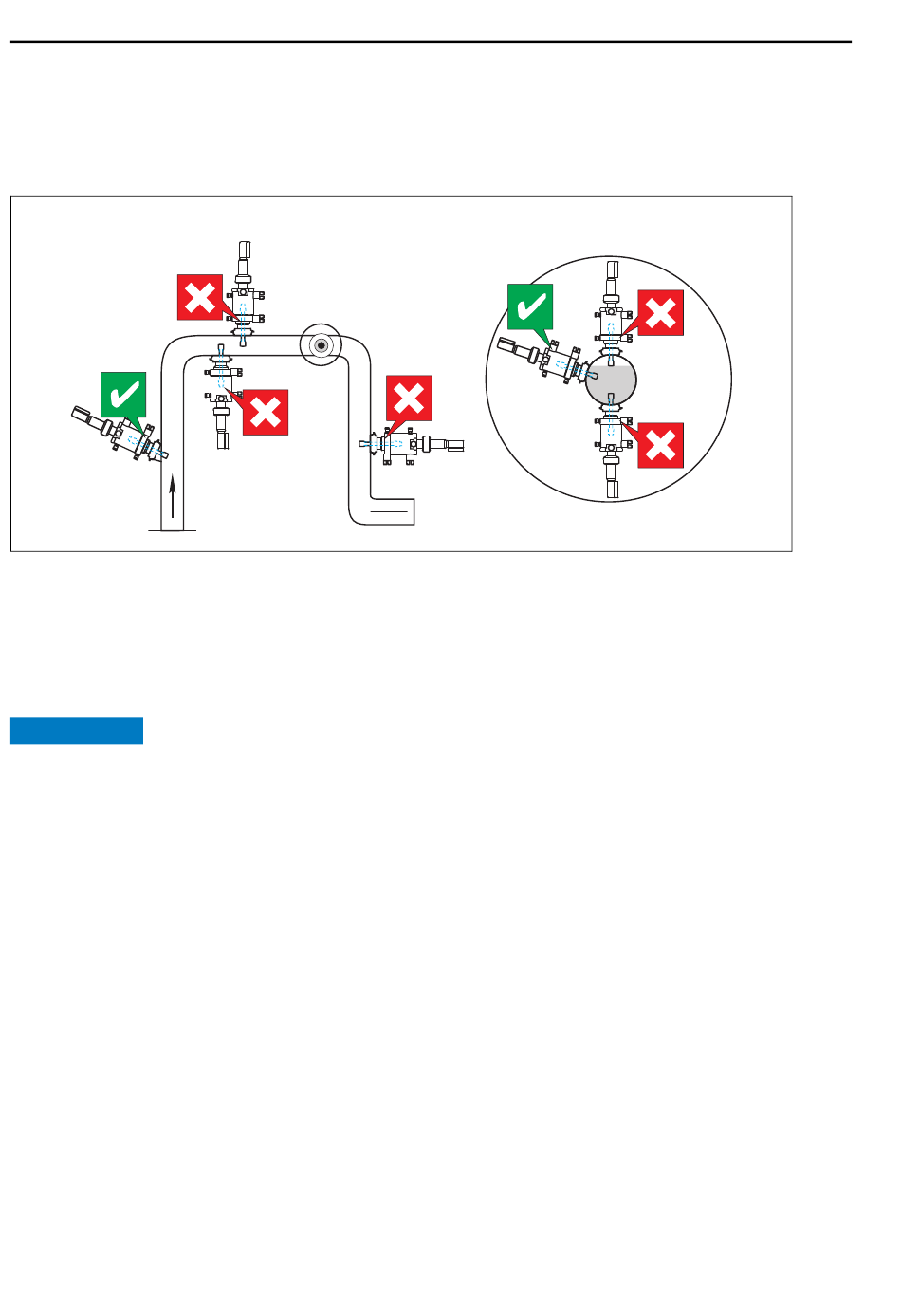

Fig. 6 : Positions de montage adaptées et inadaptées avec la sonde rétractable
1
Conduite montage, position idéale
2
Conduite horizontale par le haut, inadapté à cause des bulles d'air ou de la formation de mousse
3
Conduite horizontale, montage latéral avec un angle de montage adapté (selon le capteur)
5
Conduite descendante, inadapté
REMARQUE
Erreurs de mesure
Capteur pas complètement dans le produit, colmatage, montage la tête en bas
► N'installez pas la sonde là où il y a un risque de formation de bulles d'air ou de mousse.
► Evitez le colmatage de la membrane du capteur et/ou retirez régulièrement les dépôts.
► Le capteur ne doit pas être monté la tête en bas.
3.5
Contrôle du montage
► Le capteur et le câble sont-ils endommagés ?
► Avez-vous respecté la bonne position de montage ?
► Le capteur est-il monté dans une sonde et pas suspendu par son câble ?
► Evitez que l'humidité ne pénètre dans la sonde en utilisant un capuchon de protection.
12
2
D tail A,
é
(
vue de dessus
3
4
D tail A,
é
(
vue de côté
)
3
5
Oxymax COS22
rotation
90°
)
2
4
a0005722-de
