Fonctionnement

5 Fonctionnement
5.1

Principe de fonctionnement

5.1.1 Principe de mesure ampérométrique
Les molécules d'oxygène diffusées à travers la membrane sont réduites en ions hydroxyde (OH
cathode. A l'anode, l'argent s'oxyde en ion argent (Ag
d'argent).
L'émission d'électrons résultante à la cathode et l'absorption d'électrons à l'anode créent un flux de
courant qui, sous des conditions constantes, est proportionnel à la teneur en oxygène du produit.
Ce courant est converti par le transmetteur en concentration d'oxygène en mg/l, μg/l, ppm, ppb ou
Vol%, en indice de saturation en % SAT ou en pression partielle d'oxygène en hPa.
5.1.2 Construction du capteur

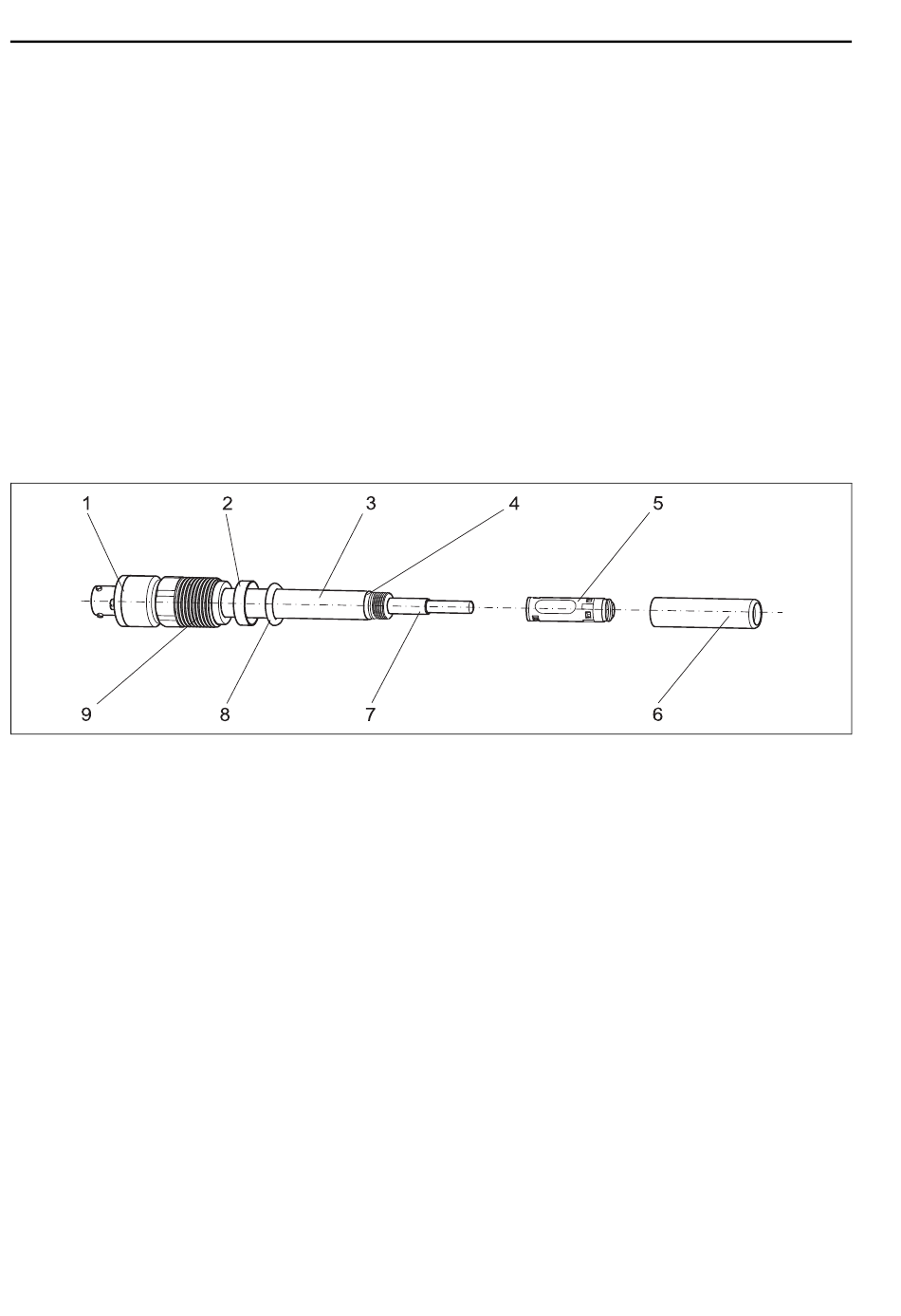

Fig. 8 : Vue éclatée
1 Tête embrochable
2 Bague de serrage
3 Corps du capteur
4 Joint torique 8,5 x 1,5 mm
5.1.3 Polarisation
Lorsque le capteur est raccordé au transmetteur, une tension fixe est appliquée entre la cathode et
l'anode. Le courant de polarisation résultant est indiqué sur l'afficheur du transmetteur. Il est élevé au
départ, puis chute au fur et à mesure. Le capteur ne peut être étalonné que lorsque l'affichage est stable.
Valeur de référence pour une polarisation pratiquement complète d'un capteur qui a été stocké pendant
une longue période :
• COS22-*1 : 2 heures
• COS22-*3 : 12 heures
Après cette période, des mesures proches de la limite de détermination sont également utiles.
Le durée de polarisation nécessaire est plus courte pour des capteurs qui ont fonctionné peu de temps
auparavant.
14
+
5 Corps de la membrane
6 Fourreau
7 Corps en verre avec anode et
cathode
) (formation d'une couche d'halogénure
8 Joint de process 10,77 x 2,62 mm
9 Raccord process PE 13,5
Oxymax COS22
-
) à la
a0011868
