Montage

3.2.2 Point d'implantation
• Choisissez un emplacement permettant un accès aisé pour l'étalonnage.
• Assurez-vous que les colonnes de montage et les sondes sont fixées de façon sûre et sans vibrations.
• Choisissez un emplacement représentatif de la concentration en oxygène typique de l'application.
3.3 Montage
3.3.1 Ensemble de mesure
L'ensemble de mesure complet comprend :
• un capteur d'oxygène Oxymax COS22
• un transmetteur, par ex. Liquisys COM2x3F
• un câble de mesure COK21
• en option : une sonde, par ex. sonde intégrée CPA442, une chambre de passage CPA240 ou une
sonde rétractable CPA475
2
1

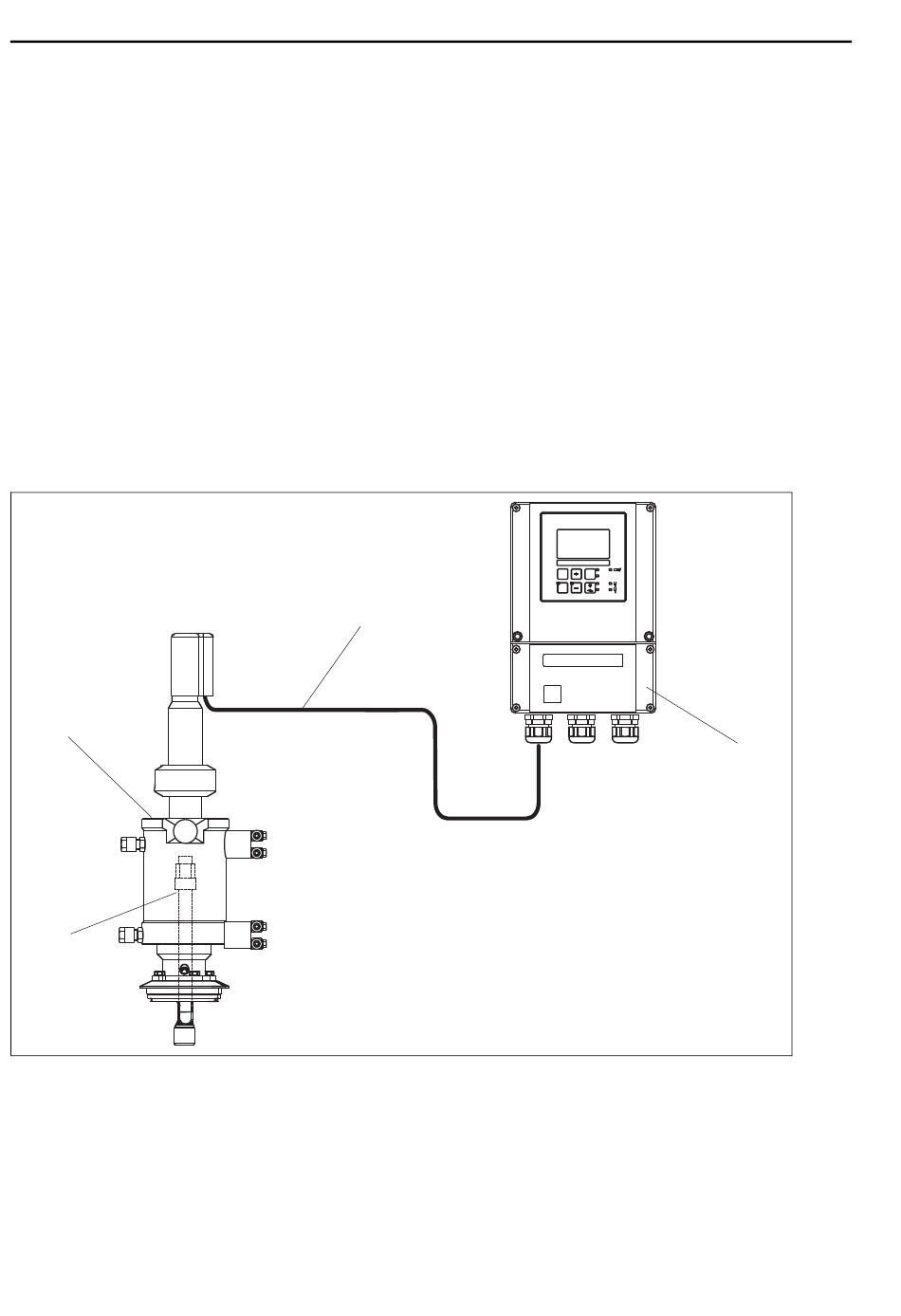

Fig. 2 : Exemple d'un ensemble de mesure avec COS22-*1
1 Capteur d'oxygène COS22
2 Sonde rétractable CPA475
3 Câble de mesure spécial COK21
4 Transmetteur Liquisys COM253F
8
3
REL1
ALARM
REL2
CAL REL
REL1
E
REL2
Oxymax COS22
4
a0006653
