Orbitex W CPS21

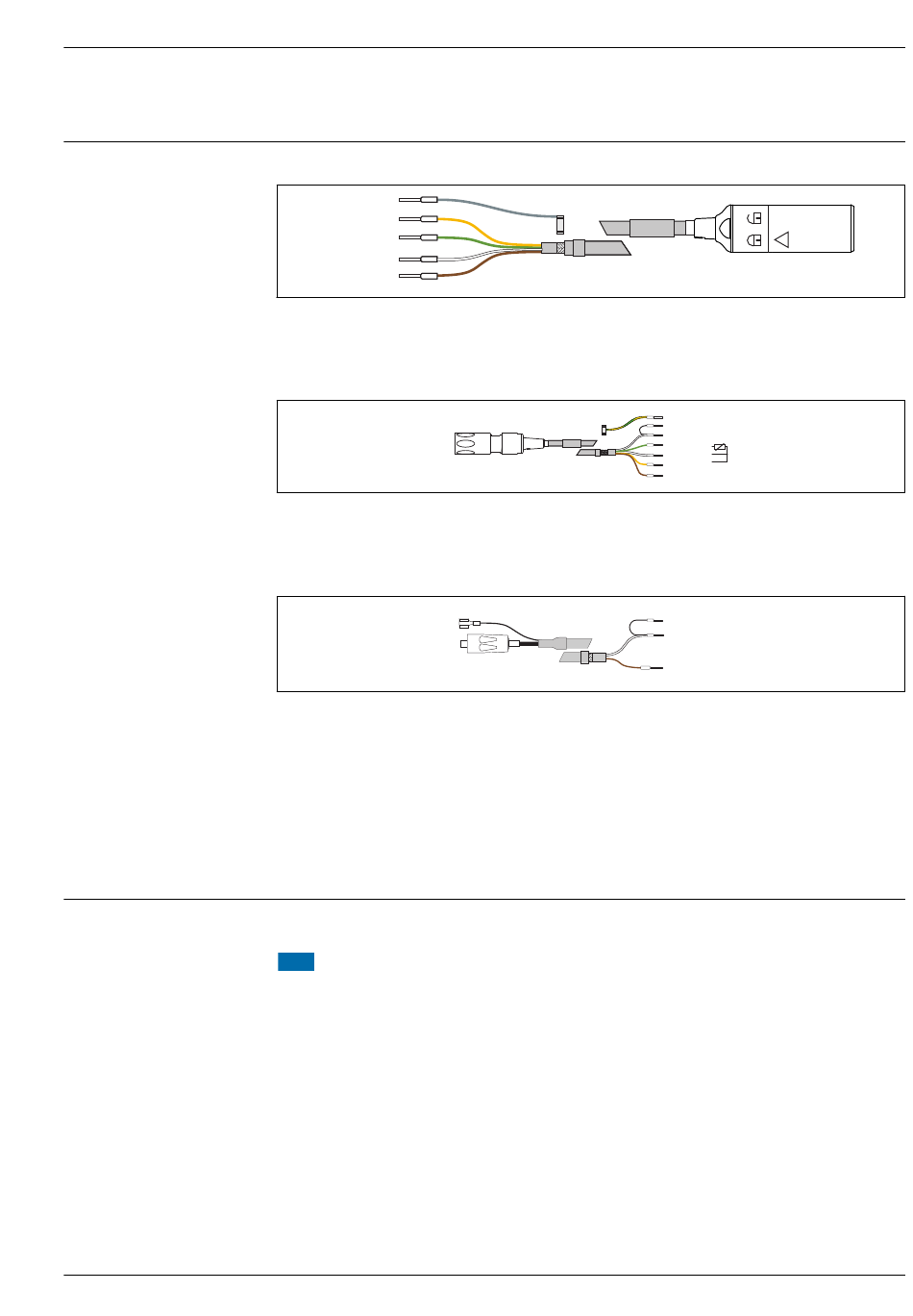

Raccordement électrique
Instructions de montage
Endress+Hauser
Alimentation en énergie
Capteurs Memosens
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
2
Câble de mesure CYK10 ou CYK20
analogiques avec tête de raccordement TOP68
3
Câble de mesure CPK9
Capteurs avec tête de raccordement GSA
PM
4
Câble de mesure CPK1
‣
Suivre les instructions de raccordement contenues dans le manuel de mise en service du
transmetteur.
Montage
• Ne pas monter les capteurs la tête en bas.
• L' a ngle d' i nclinaison par rapport à l' h orizontale doit être d' a u moins 15°.
AVIS
Inclinaison du capteur inférieure à 15°
Une bulle d' a ir se forme dans l' a mpoule de verre et il n' y a alors aucune garantie que la membrane de
pH soit complètement recouverte par l' é lectrolyte interne !
‣
Choisir l' a ngle de montage du capteur de manière à ce qu' i l ne descende pas au-dessous de 15°.
E
/ Y
N
G
GY
BK
WH
GN
WH
YE
BN n.c.
BK Ref.
WH pH/ORP
BN PM
Temp.
Temp.
Temp.
A0024019
A0028048
A0028051
3
