Etalonnage · Réglage · Mise en service
Critères nécessaires à l'étalonnage analogique
• Le réservoir est vide
• La sonde est montée et fixée mécaniquement selon les instructions des pages 25 et 26
Attention: le déplacement de la sonde nécessite un nouvel étalonnage !
• Le câblage électrique est réalisé correctement selon les instructions des pages 27 à 29
Attention: respecter impérativement la position de connexion des câbles blanc / noir.
Lorsque le voyant UB est allumé l'appareil est sous tension.
• Démonter le couvercle du module de contrôle (Pour les éléments d'étalonnage se reporter à la fig. 3, ci-
contre, ou au schéma figurant sur la face „intérieure" du couvercle du module).
Attention : effectuer l'étalonnage selon l'ordre chronologique précité, en commençant TOUJOURS par
la phase 1. Durant la phase d'étalonnage ne pas approcher les mains, ou des outils conducteurs, des
connexions des câbles coaxiaux ! NE PAS dérégler les autres potentiomètres bloqués par du vernis !
Sélection du sens du signal de sortie analogique
Cavalier „ OUTPUT „ positionné à gauche = signal croissant
Cavalier „ OUTPUT „ positionné à droite
Attention : afin que l'indication de tendance (3 voyants jaune/vert/jaune) fonctionne en concordance
avec le niveau réel du produit dans le réservoir, le cavalier „LED" doit toujours se trouver dans la même
position que le cavalier „OUTPUT". (Exemple : si le cavalier „OUTPUT" est positionné à droite , pour un
signal décroissant, il faut que le cavalier „LED" soit également positionné à droite pour continuer à visualiser
une tendance de niveau croissante).
Remarque : le cavalier „OUTPUT" permet (après réalisation de l'étalonnage) de contrôler la fonction du
signal de sortie lorsque le réservoir est totalement vide ou entièrement plein. Suivant la position du
cavalier (droite ou gauche) le signal de sortie devra se trouver soit à sa valeur maximale, soit à son
niveau minimal.
30

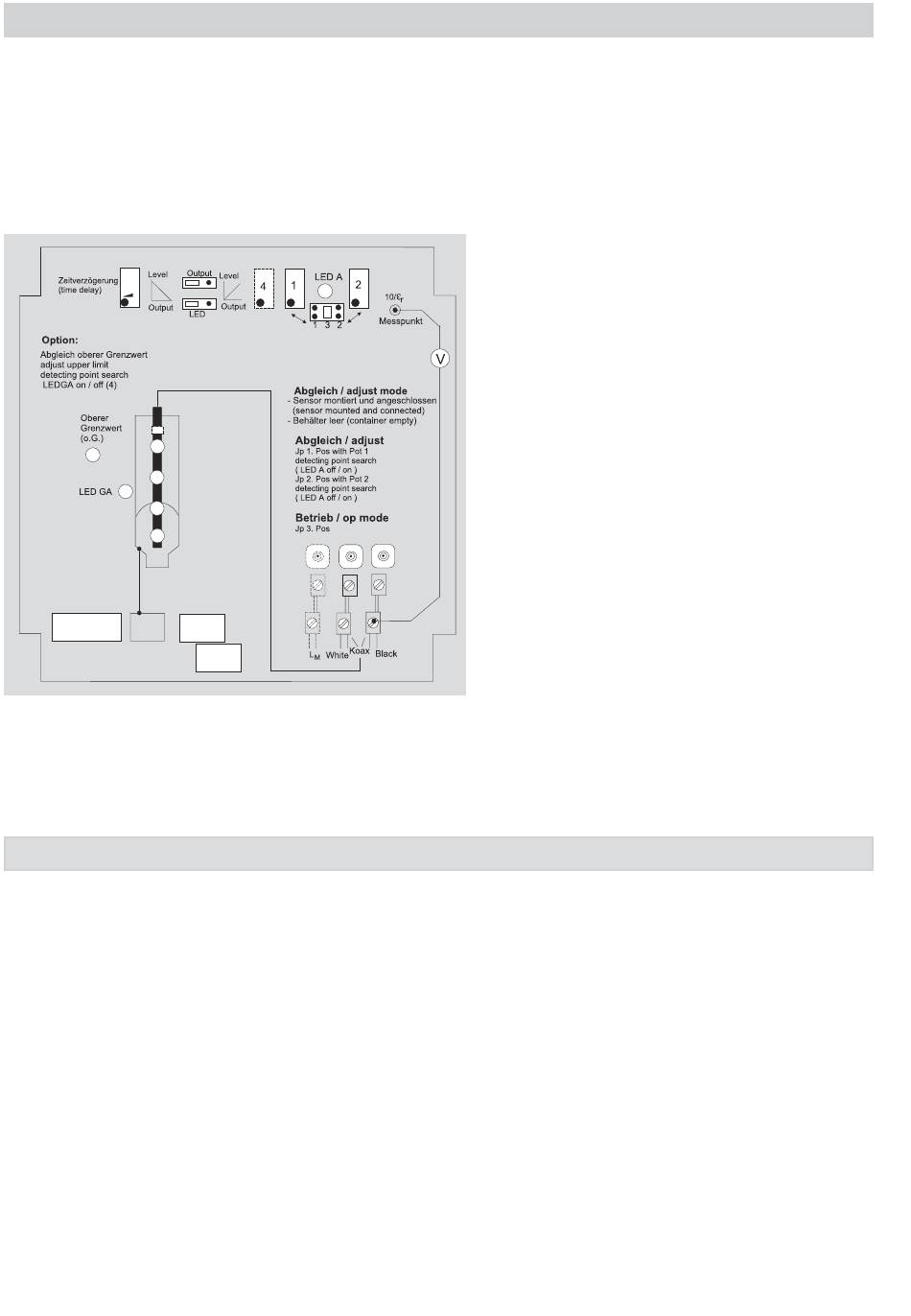

Fig. 3 – Ordre chronologique de l'étalonnage
1. Déplacer le cavalier, situé sous le voyant
LED „A", vers la gauche à la position 1.
2. Par rotation vers la droite du potentiomètre
de gauche (1) rechercher le point d'allumage du
voyant „A". Si le voyant „A" est déjà allumé,
rechercher le point d'extinction par rotation vers
la gauche du potentiomètre „1", puis par rotation
vers la droite chercher à nouveau le point
d'allumage . A ce stade laisser le potentiomètre
dans la position obtenue (voyant „A" allumé)
et NE PAS continuer la rotation du potentiomètre.
3. Déplacer le cavalier, se trouvant sous le
voyant LED „A", vers la droite en position 2.
4. Avec le potentiomètre de droite (2) rechercher
le point d'allumage du voyant „A", par rotation
vers la droite.Si le voyant „A" est déjà allumé,
rechercher le point d'extinction par rotation vers
la gauche du potentiomètre „1", puis par rotation
vers la droite chercher à nouveau le point
d'allumage . A ce stade laisser le potentiomètre
dans la position obtenue (voyant „A" allumé)
et NE PAS continuer la rotation du potentiomètre.
5. Placer le cavalier, situé sous le voyant „A",
en position centrale 3.
6. Fin de l'étalonnage : le système de mesure
est opérationnel.
réservoir vide = signal min.
réservoir plein = signal max.
= signal décroissant
réservoir vide = signal max.
réservoir plein = signal min.
