Descripción general • Montaje • Conexión
La sonda analógica contiene un sistema de referencia (R) en la punta de la sonda para detectar las características del
material existente. Esta zona de referencia, independientemente del tipo, es de 85 mm. Luego sigue la verdadera
zona de medición analógica (M) según especificaciones de pedido dependiendo de la longitud total. La zona inactiva
(IB) debe medir mínimo 50 mm y sirve para la montaje de la sonda.
de propia construcción o mediante fijación de apriete/presión entregable como accesorio con PG 16-rosca para
atornillar y contratuerca. La fijación debe ser montado en la zona inactiva respectando la zona mínima (Fig. 2).

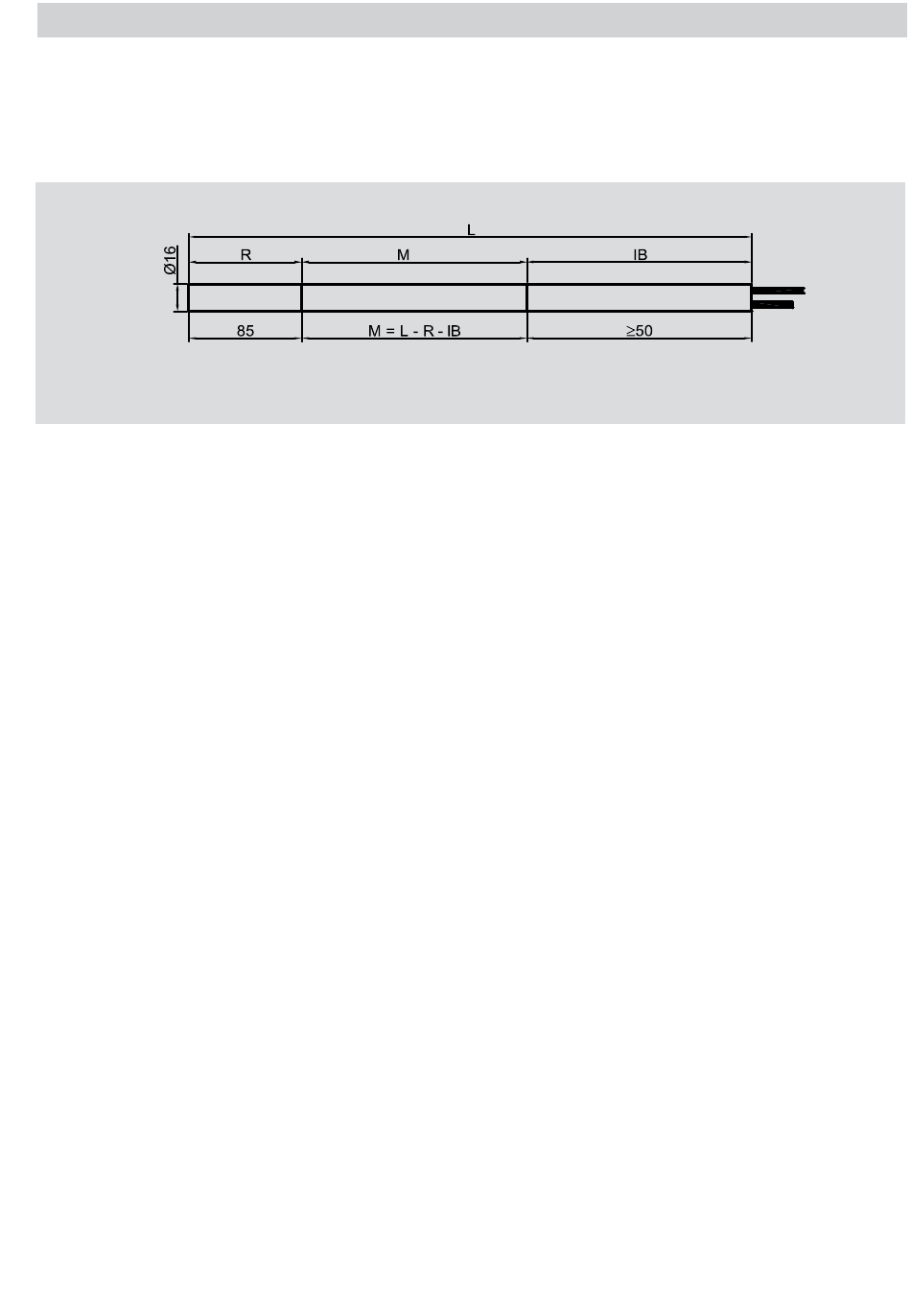

Fig . 2
Zona de referencia (R) • zona de medición (M) • zona inactiva (IB) • longitud total (L)
La zona de medición (M) de la sonda debe encontrarse en una zona del depósito donde no hay
modificaciones del diámetro para poder garantizar la linealidad de la señal de salida. Modificaciones del
diámetro p. ej. por piezas conductivas montadas, como lo son rascadores, llevan a no linealidad.
El sistema de referencia (R) no necesita un diámetro de depósito constante y por ello puede entrar en
un cono de depósito.
Es posible montar la sonda de forma oblicua desviándose hasta aprox. 30° de la vertical si la distancia
lateral más pequeña hasta la pared de depósito no queda por debajo de 30 mm.
La sonda debería ser montada estando libre de circulaciones de material. Para poder medir
independientemente del cono de producto a granel se recomienda la realización del montaje en ¼ del
diámetro de depósito
La sonda se puede sujetar mediante una fijación de propia construcción o mediante fijaciónes de
RECHNER (ver accesorios).
Para evitar no linealidades la zona inactiva (IB) debe medir 1/3 del diámetro desde el final de la distancia
medida hasta la tapadera del depósito (si es de metal), pero por lo menos 50 mm. (Fig. 1, pagina 18).
Los amplificadores disponibles son::
• Señal de salida analógica KFA-1-...UL-KL
• Señal de salida analógica KFA-1-...IL4-KL
• Señal de salida analógica KFA-1-...-FL-KL
Conexión del amplificador:
Los amplificadores se deben connectar según el
tornillos bayoneta que se encuentran en la tapadera de la
bornes impresos. Los conductos se pueden conducir al interior de la carcasa a través de 4 PG 9-atornillos.
¡Por favor, mira que la tension de alimentación es la correcta!
Conexión de la sonda
La conexión de la sonda se realiza mediante el cable coaxial estandarizado. En el momento de entregar las
sondas, el cable ya está preparado para la conexión. El aislamiento del cable coaxial no debe estar dañado y
el apantallamiento no debe tener conexión con el conductor protector-PE/potencial de depósito BE. No
se recomienda cortar o alargar el cable de la sonda. Si las modificaciones de la longitud son inevitables, por
favor, póngase en contacto con RECHNER SENSORS. Se debe excluir que haya una conducción en paralelo
del cable coaxial con líneas de alta tensión para poder evitar influencias parásitas. ¡Durante la conexión preste
mucha atención en que los colores blanco/negro corresponden a las marcaciones de color!
(Fig.1, página 18 ).
La sonda se puede sujetar mediante una fijación
= Voltaje 0...10 V DC
= Corriente 4...20 mA
= Frequencia 0...10 kHz
esquema. Para poder conectar hay que abrir los cuatro
unidad selectora. La conexión se realiza mediante
