9.4.6 Confi guración del tipo de teclado
Teclado
monofamiliar
9.4.7 Regulación del tiempo de activación de la cerradura eléctrica con descarga capacitiva
0 segundos
(impulso de 300 ms)
6 segundos
9.4.8 Confi guraciones de fábrica
Kit monofamiliar ref. 1723/95:
Kit bifamiliar ref. 1723/96:
9.5
REGULACIÓN DEL NIVEL FÓNICO DEL ALTAVOZ
Los niveles fónicos están calibrados de fábrica, para que no haga falta modifi carlos en la mayor parte de las
instalaciones.
Si fuera necesario modifi carlos, actuar con un destornillador en el correspondiente ajuste del volumen del altavoz
(ver el punto 14 del apartado 9.1 - DESCRIPCIÓN DE LOS COMPONENTES).
10 CARACTERÍSTICAS TÉCNICAS
Alimentador del sistema
Alimentador en CAT III 4000 V
Alimentación: ........................................................................................................................ 110-230 V~ 50-60 Hz
Potencia: ................................................................................................................................................ 75 W máx.
Salida secundario: ................................................................................................................................ 50 V
Potencia absorbida después de 1 hora de funcionamiento: .................................................... Máx. 5 Wh (18 kJ)
Dimensiones (A x A x F): .................................................................................108 (6 módulos DIN) x 90 x 61 mm
Inductancia audio vídeo
Dimensiones (A x A x F): ...................................................................................36 (2 módulos DIN) x 95 x 57 mm
Videointerfono
Tensión de alimentación: ........................................................................................................ de BUS 37÷48 V
Absorción: máxima ...................................................................................................................280 mA @ 48 V
en reposo (confi guración básica) ..............................................................................25 mA @ 48 V
Potencia absorbida en funcionamiento: .................................................................................................. máx 16 W
Pantalla de cristal líquido: ......................................................................... 7" IPS iluminada en la cara posterior
Resolución:
......................................................................................................................... 1024H x 600V pixel
Ángulo de visual ...............................................................................................................................................>±80°
Retardo de encendido: ......................................................................................................................... 2 seg. Máx.
Cápsula transmisora: ..................................................................................................... micrófono de electretes
Cápsula receptora: ............................................................................................................................. altavoz 45 Ω
Soporte para memoria externa: ............................................................ microSD estándar (recomendado 2 GB)
Alcance radio:
• dentro de una casa de 100m² donde atraviese un muro portante perpendicular o una
• 250 m en ausencia de obstáculos.
o tabiques.
80

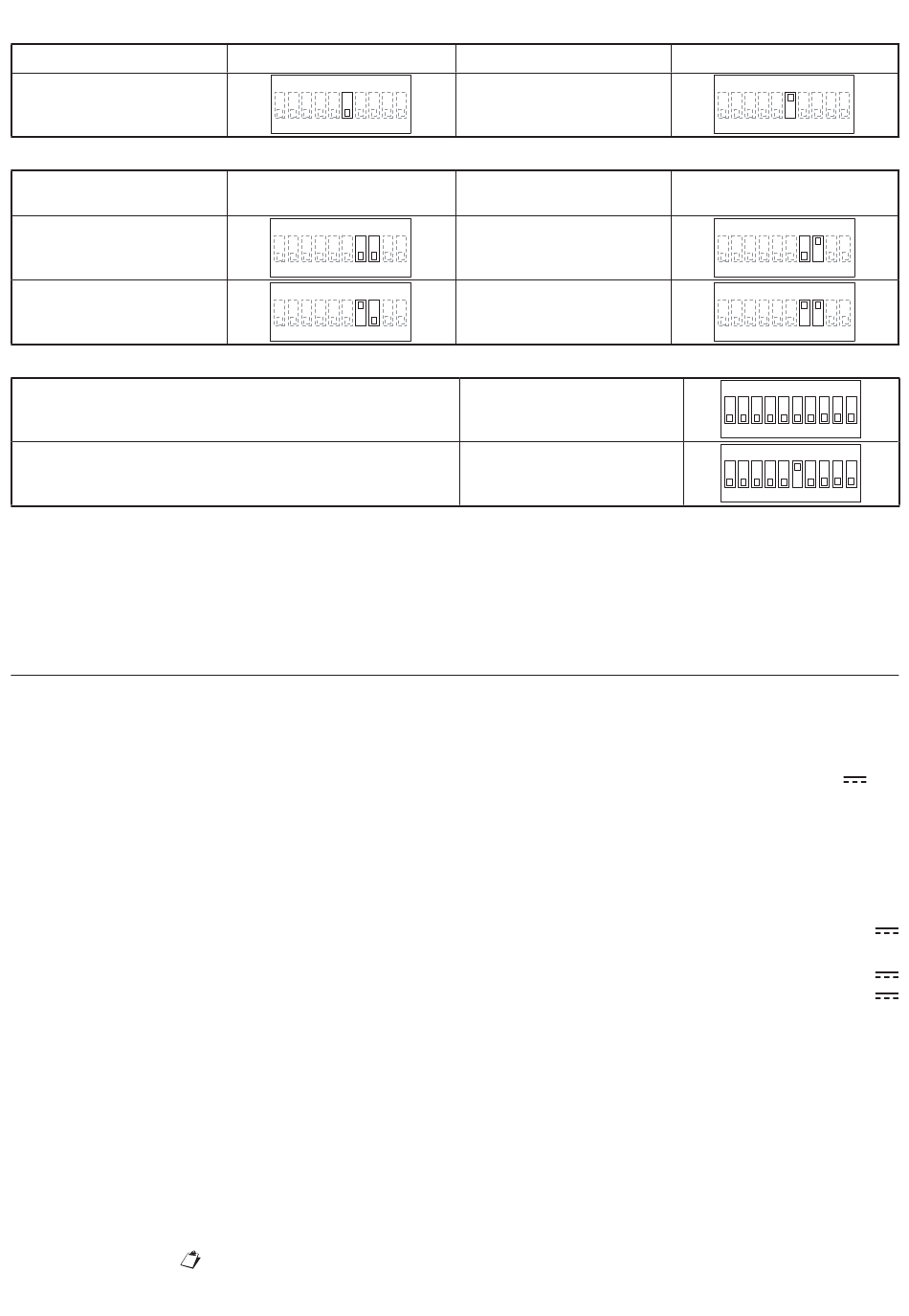

Posición interruptor dip 6
ON
1
2
3
4
5
6
7
Posición interruptor dip
7-8
ON
1
2
3
4
5
6
7
ON
1
2
3
4
5
6
7
losa;
En ambos casos, reducción del alcance en presencia de elementos metálicos, paredes
Teclado bifamiliar
8
9
10
3 segundos
8
9
10
9 segundos
8
9
10
Teclado 1
Teclado 2
Posición interruptor dip 6
ON
1
2
3
Posición interruptor dip
ON
1
2
3
ON
1
2
3
ON
1
2
ON
1
2
De transformador local 24 V~ (+-10%)
4
5
6
7
8
9
10
7-8
4
5
6
7
8
9
10
4
5
6
7
8
9
10
3
4
5
6
7
8
9
10
3
4
5
6
7
8
9
10
1 A
DS1723-050B
