5. Installation

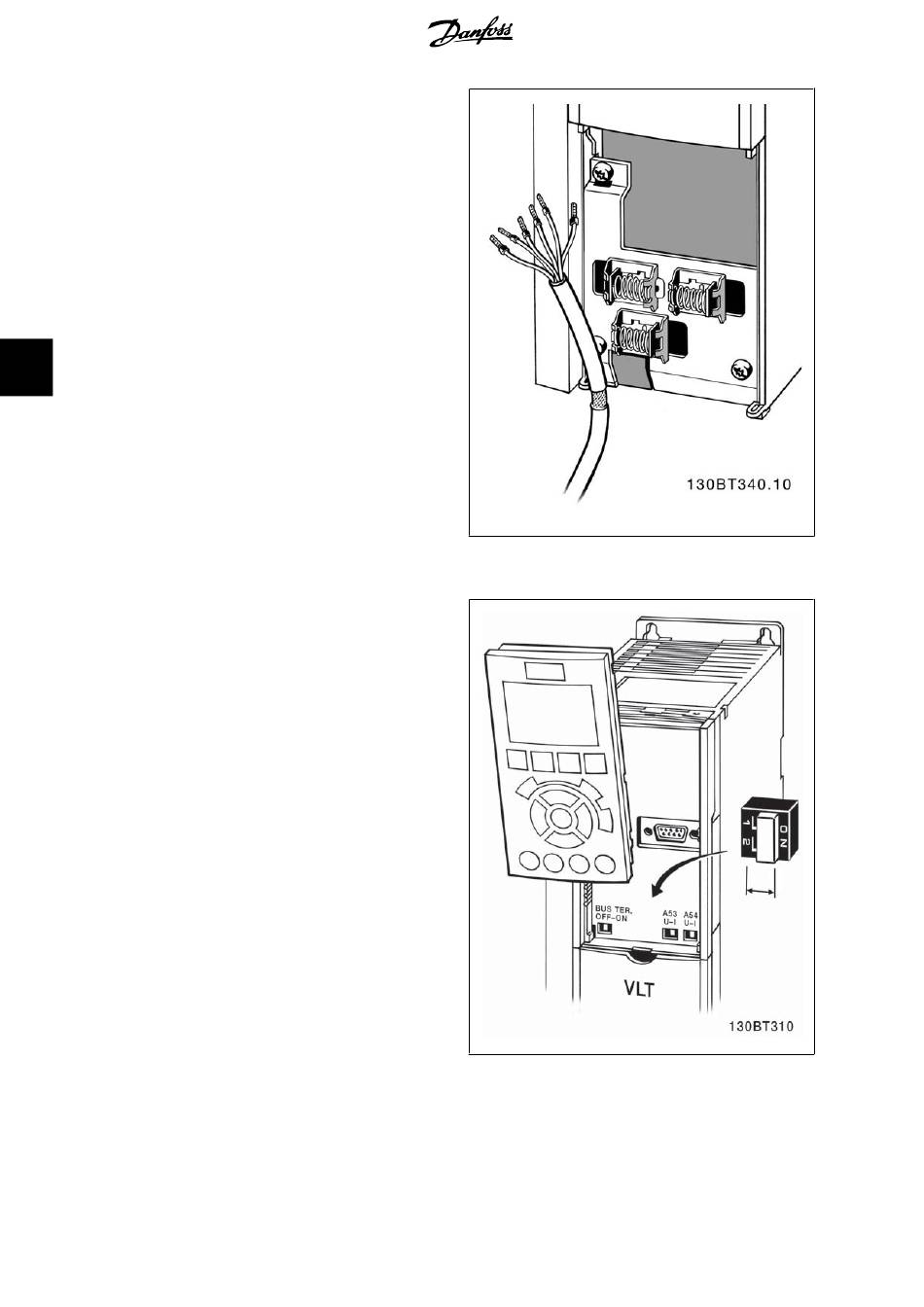

1. Utiliser une bride du sac d'accessoires pour relier le blindage à
la plaque de découplage pour les câbles de commande.
Mise à la terre des câbles de commande blindés/armés
Voir le chapitre
pour la terminaison correcte des câbles de commande.
5
5.2.13. Commutateurs S201, S202 et S801
Les commutateurs S201 (A53) et S202 (A54) sont utilisés pour sélection-
ner une configuration de courant (0-20 mA) ou de tension (0-10 V)
respectivement aux bornes analogiques d'entrée 53 et 54.
Le commutateur S801 (BUS TER.) peut être utilisé pour mettre en marche
la terminaison sur le port RS-485 (bornes 68 et 69).
Voir le schéma Diagramme montrant toutes les bornes électriques
le chapitre Installation électrique
Réglage par défaut :
S201 (A53) = Inactif (entrée de tension)
S202 (A54) = Inactif (entrée de tension)
S801 (Terminaison de bus) = Inactif
