Comment ajouter l'option MCO 101 :
• L'alimentation du variateur de fréquence doit être débranchée.
• L'alimentation des connexions sous tension sur les bornes de relais doit être débranchée.
• Retirer le LCP, la protection borniers et le support du FC 202.
• Installer l'option MCO 101 dans l'emplacement B.
• Brancher les câbles de commande et les placer sur les étriers fournis.
• Il ne faut pas mélanger des systèmes différents.
• Remonter le support et la protection borniers.
• Remettre le LCP en place.
• Remettre le variateur de fréquence sous tension.

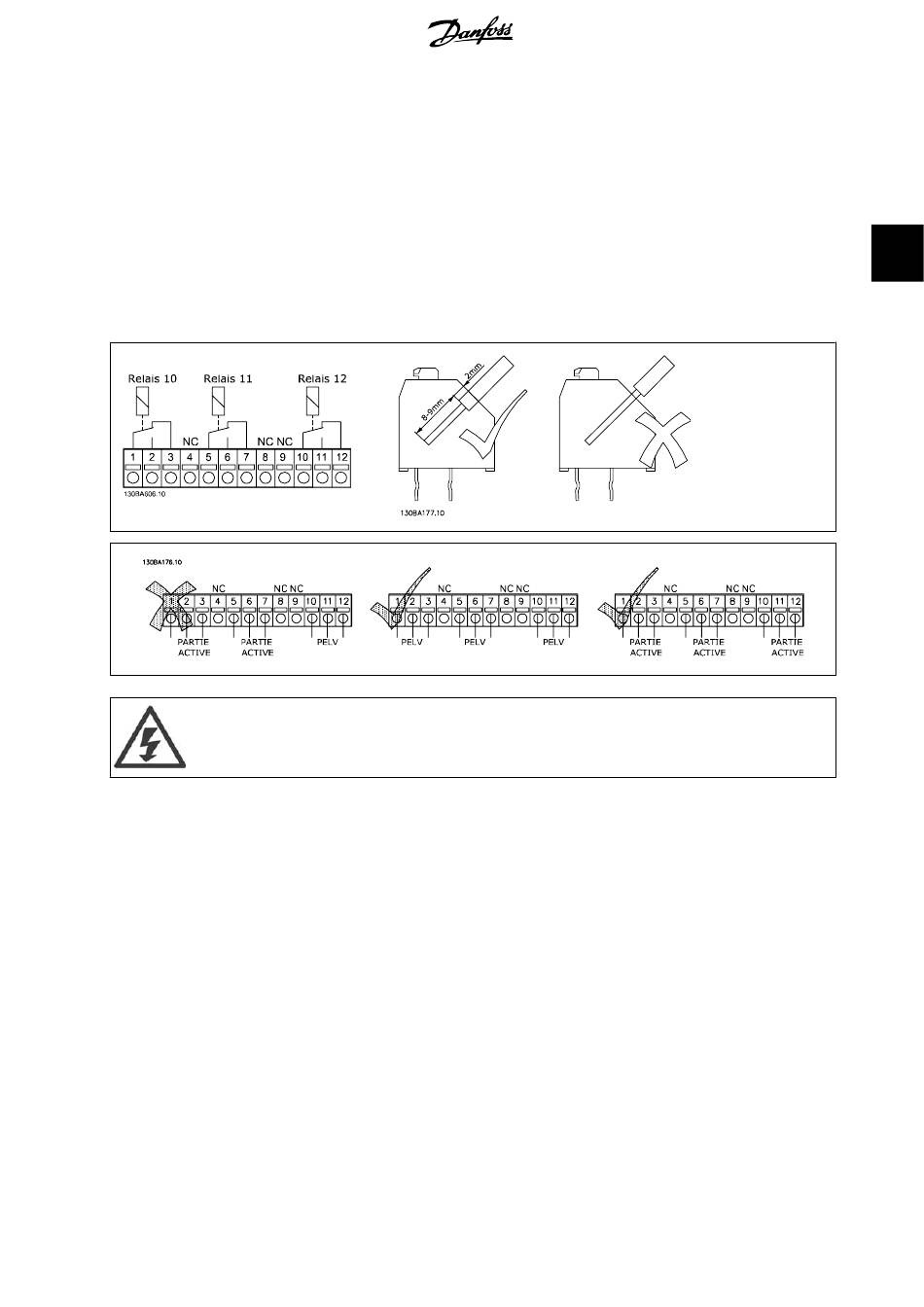

Câblage des bornes
Ne pas mélanger éléments basse tension et systèmes PELV.
3.7.13. Résistances de freinage
Dans les applications où le moteur est utilisé comme un frein, l'énergie est générée dans le moteur et renvoyée vers le variateur de fréquence. La tension
du circuit CC du variateur augmente lorsque l'énergie ne peut pas être transportée à nouveau vers le moteur. Dans les applications avec freinage fréquent
ou charges à inertie élevée, cette augmentation peut entraîner une alarme de surtension du variateur puis un arrêt. Les résistances de freinage sont
utilisées pour dissiper l'énergie excédentaire liée au freinage régénérateur. La résistance est sélectionnée en fonction de sa valeur omhique, de son taux
de dissipation de puissance et de sa taille physique. Danfoss propose un large éventail de résistances spécialement conçues pour ses variateurs. Les
numéros de code se trouvent au chapitre
®
Commande
.
®
